FLIR Cx シリーズ
簡易取扱説明書

1. 安全上のご注意

取扱いについて

• レンズには直接触れたり、水に濡らしたりしないでください。
• Cx シリーズにはレンズキャップがありません。持ち運ぶ際は、レンズが他の物に当たらないよう、ケースに入れてください。
• 落下防止のため、ストラップを取り付けてご使用ください。

2. バッテリーの充電

FLIR Cx シリーズのバッテリーは本体内蔵式です。取り外しや交換はできません。充電は、本体側面のUSB-Cコネクタから行います。

1. ケーブルを接続する
   本体側面のUSB-Cコネクタに、USB-Cケーブルを接続します。
2. 電源に接続する
   ケーブルのもう一方を、USB電源アダプターまたはパソコンのUSBポートに接続します。
3. 残量を確認する
   充電の状況は、画面上のバッテリーアイコンで確認できます。

3. 各部の名称と機能

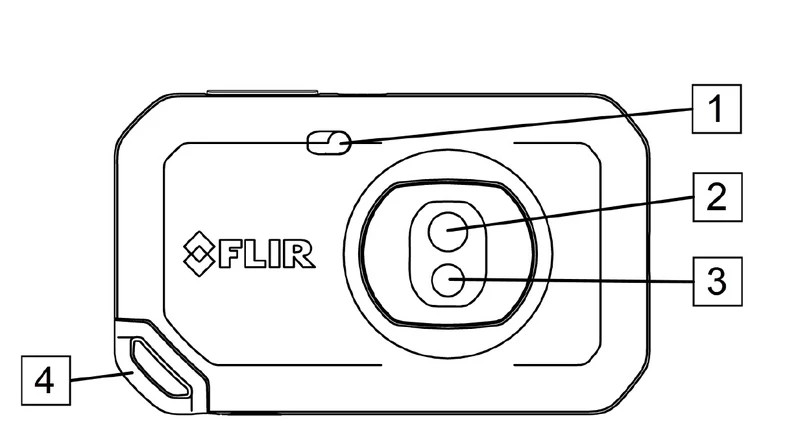

前面

1. カメラライト暗所での可視画像撮影を補助するライトです。
2. 赤外線レンズ熱画像（サーモグラフィ）を撮影するためのレンズです。固定フォーカスのため、ピント合わせの操作は不要です。
3. 可視カメラレンズ可視画像を撮影します。この画像から抜き出した輪郭が、MSXの表示に使用されます。
4. ストラップ取り付け位置落下防止用ストラップを取り付けるための穴です。

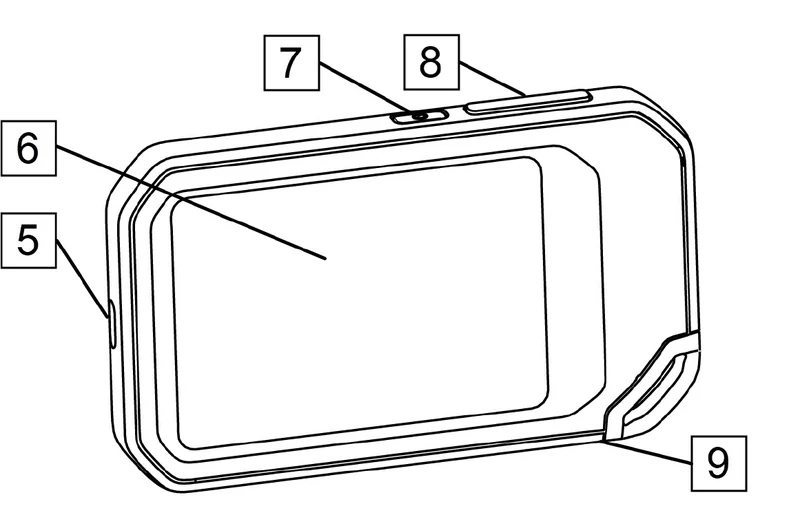

背面

1. USB-Cコネクタ本体の充電およびパソコンとのデータ転送に使用します。
2. カメラの画面撮影画面や設定画面を表示します。画面に触れて操作します。
3. オン／オフボタン長押しで電源のオン／オフを切り替えます。
4. 保存ボタン撮影した画像を本体に保存します。
5. 三脚マウント市販の三脚を取り付けるためのネジ穴です。

4. 画像の保存方法

1. 撮影
   撮影したい対象にカメラを向け、本体上部の保存ボタン（背面図の 8）を押すと、画像が保存されます。
2. 保存形式
   撮影された画像は .jpg 形式で保存されます。熱画像と可視画像が1つのファイルにまとめて記録されるため、撮影後にパソコン上で温度を読み取り直すことができます。
3. 保存先
   画像は本体内蔵メモリに保存され、USB-Cケーブルを使ってパソコンへ転送できます。

5. 温度スケールの変更

1. 液晶画面内のメニューボタンをタッチすると、メニュー画面が表示されます。
2. 画面をタッチして「温度スケール」を開き、自動モードまたは手動モードを選択してください。

自動モードでは部屋全体の温度分布が見やすく表示されます。手動モードでは、蛍光灯内の発熱箇所が見やすくなるように、ユーザー自身で温度スケールを調整できます。

6. イメージモードの変更

1. 液晶画面内のメニューボタンをタッチすると、メニュー画面が表示されます。
2. 画面をタッチして「イメージモード」を開き、表示されたモードの中から希望の表示方法を選択してください。

7. 測定の変更

1. 液晶画面内のメニューボタンをタッチすると、メニュー画面が表示されます。
2. 画面をタッチして「測定」を開き、表示されたモードから希望の測定方法を選択してください。

8. カラーパレットの変更

1. 液晶画面内のメニューボタンをタッチすると、メニュー画面が表示されます。
2. 画面をタッチして「カラー」を開き、表示されたカラーパレットから希望の色を選択してください。

レインボーは温度差が色の変化として出やすく、わずかな差を見つけるのに向いています。アイアンは高温部が白く抜けるため、発熱箇所を一目で示したいときに向いています。

9. パソコンへのデータ取り込み

1. USBケーブルを接続する
   USB-Cケーブルを使用し、カメラとパソコンを接続します。
2. カメラの電源を入れる
   カメラの電源をオンにすると、自動的にパソコンに認識されます。Windowsのエクスプローラーに、リムーバブルディスクとして表示されます。
