FLIR Cx5 簡易取扱説明書

1. 安全上のご注意

取扱いについて

• ケースのウィンドウ（レンズ部）に直接触れたり、強い力を加えたりしないでください。
• 持ち運ぶ際は、付属の携帯用ポーチに入れてください。
• カメラをケースから取り出さないでください。ケースのシールが傷み、防爆性能が保てなくなるおそれがあります。

2. バッテリーの充電

FLIR Cx5 のバッテリーはカメラ本体に内蔵されています。カメラはケースに入れたまま充電できます。

1. USBプラグを外す
   ケース側面のUSBプラグを外します。
2. ケーブルを接続する
   USB-Cケーブルを差し込み、もう一方をUSB電源アダプターまたはパソコンのUSBポートに接続します。
3. 残量を確認する
   充電の状況は、画面上のバッテリーアイコンで確認できます。
4. USBプラグを戻す
   充電が終わったらケーブルを外し、USBプラグを元どおり取り付けます。

3. 各部の名称と機能

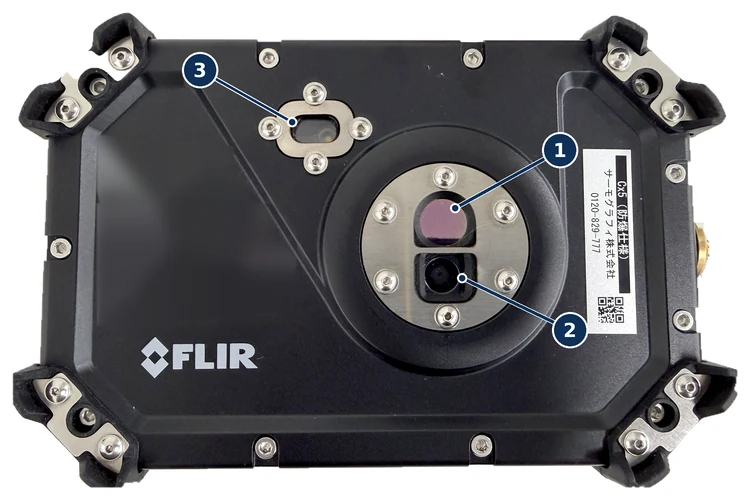

前面

1. 赤外線レンズ熱画像（サーモグラフィ）を撮影するためのレンズです。固定フォーカスのため、ピント合わせの操作は不要です。
2. デジタルカメラ可視画像を撮影します。この画像から抜き出した輪郭が、MSXの表示に使用されます。
3. カメラライト暗所での可視画像撮影を補助するライトです。

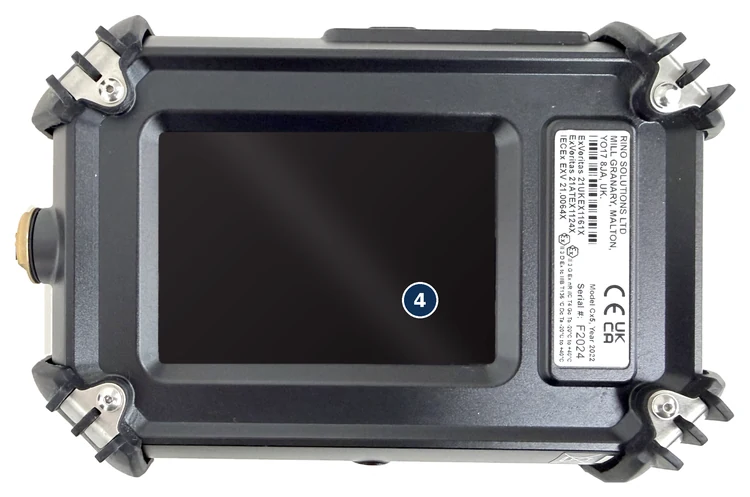

背面

1. カメラの画面撮影画面や設定画面を表示します。ケースのウィンドウ越しに、画面に触れて操作します。

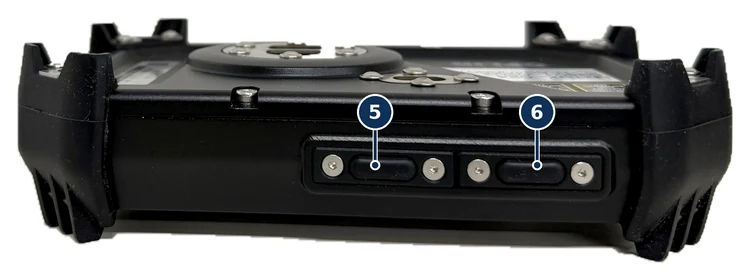

上面

1. オン／オフボタン長押しで電源のオン／オフを切り替えます。
2. 保存ボタン撮影した画像を本体に保存します。

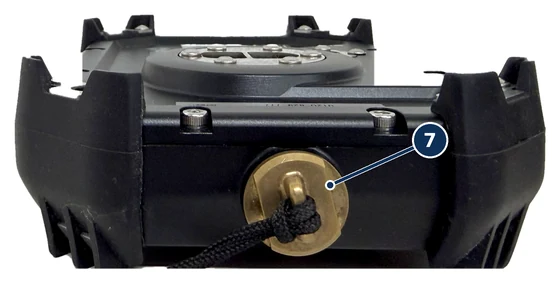

側面

1. USBプラグカメラのUSB-Cコネクタを覆うプラグです。充電やパソコンへのデータ取り込みを行うときに取り外します。落下防止用ストラップは、このプラグに取り付けます。

下面

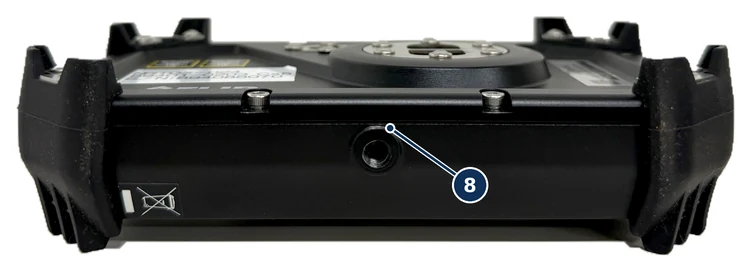

1. 三脚マウント市販の三脚を取り付けるためのネジ穴です。

4. 画像の保存方法

1. 撮影
   撮影したい対象にカメラを向け、上面の保存ボタン（上面図の 6）を押すと、画像が保存されます。
2. 保存形式
   撮影された画像は .jpg 形式で保存されます。熱画像と可視画像が1つのファイルにまとめて記録されるため、撮影後にパソコン上で温度を読み取り直すことができます。
3. 保存先
   画像は本体内蔵メモリに保存され、USB-Cケーブルを使ってパソコンへ転送できます。

5. 温度スケールの変更

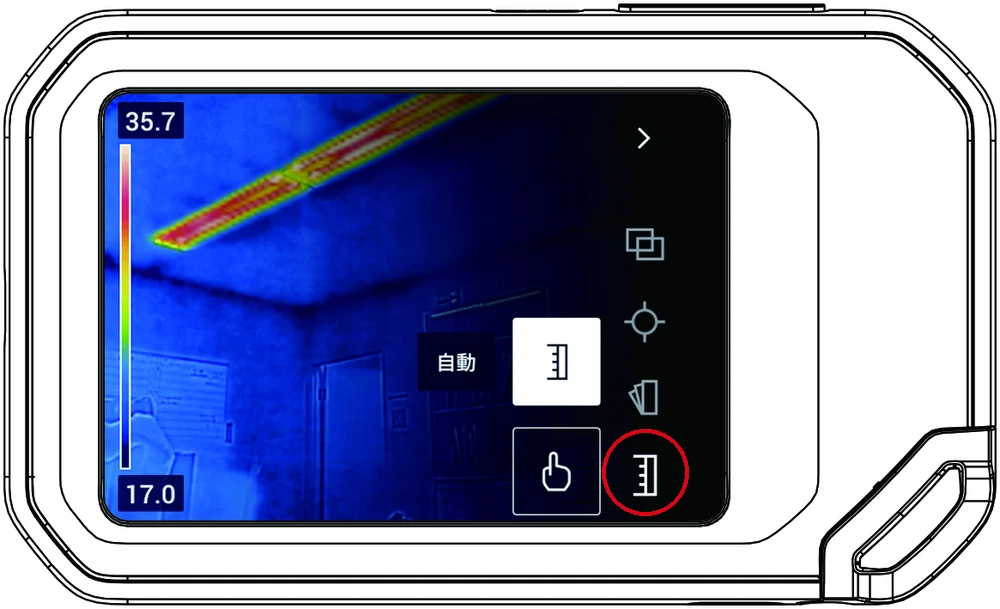

1. 液晶画面内のメニューボタンをタッチすると、メニュー画面が表示されます。
2. 画面をタッチして「温度スケール」を開き、自動モードまたは手動モードを選択してください。

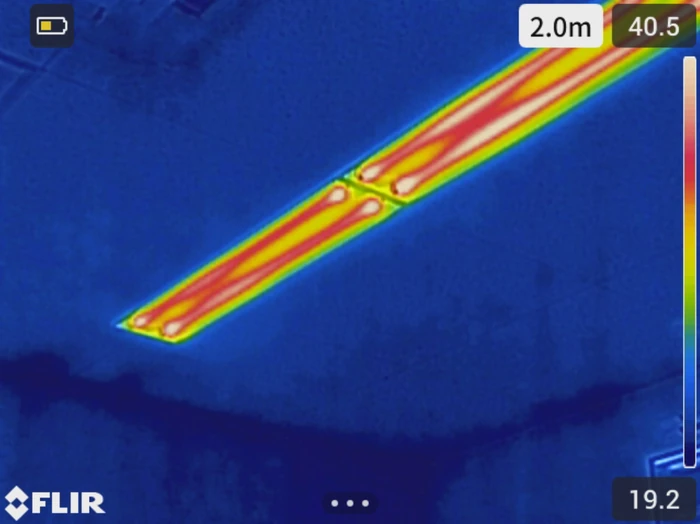

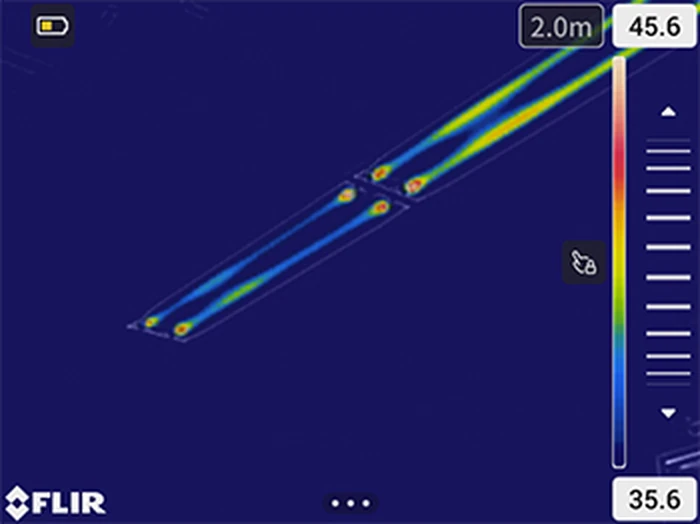

自動モードでは部屋全体の温度分布が見やすく表示されます。手動モードでは、蛍光灯内の発熱箇所が見やすくなるように、ユーザー自身で温度スケールを調整できます。

6. イメージモードの変更

1. 液晶画面内のメニューボタンをタッチすると、メニュー画面が表示されます。

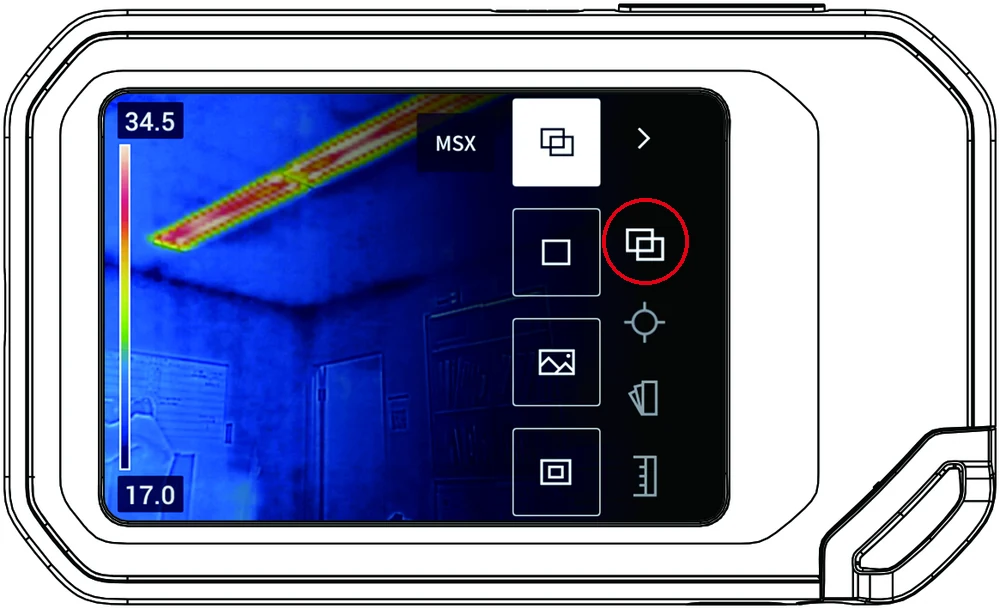

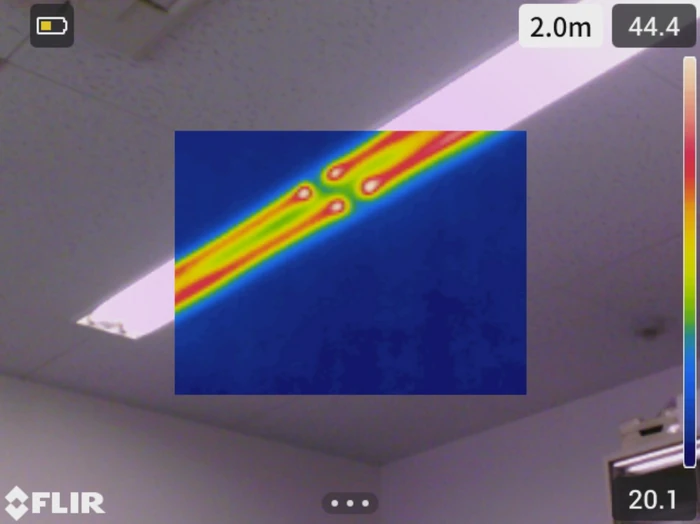

2. 画面をタッチして「イメージモード」を開き、表示されたモードの中から希望の表示方法を選択してください。

7. 測定の変更

1. 液晶画面内のメニューボタンをタッチすると、メニュー画面が表示されます。

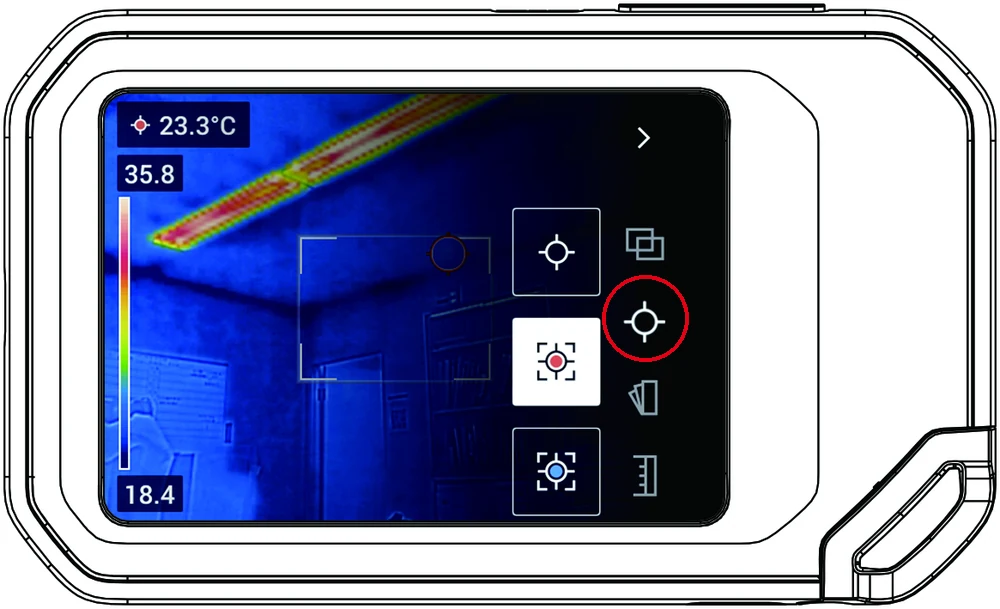

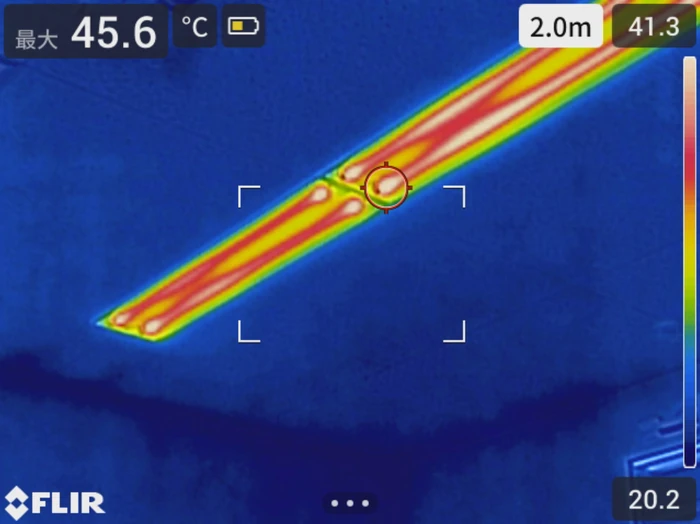

2. 画面をタッチして「測定」を開き、表示されたモードから希望の測定方法を選択してください。

8. カラーパレットの変更

1. 液晶画面内のメニューボタンをタッチすると、メニュー画面が表示されます。

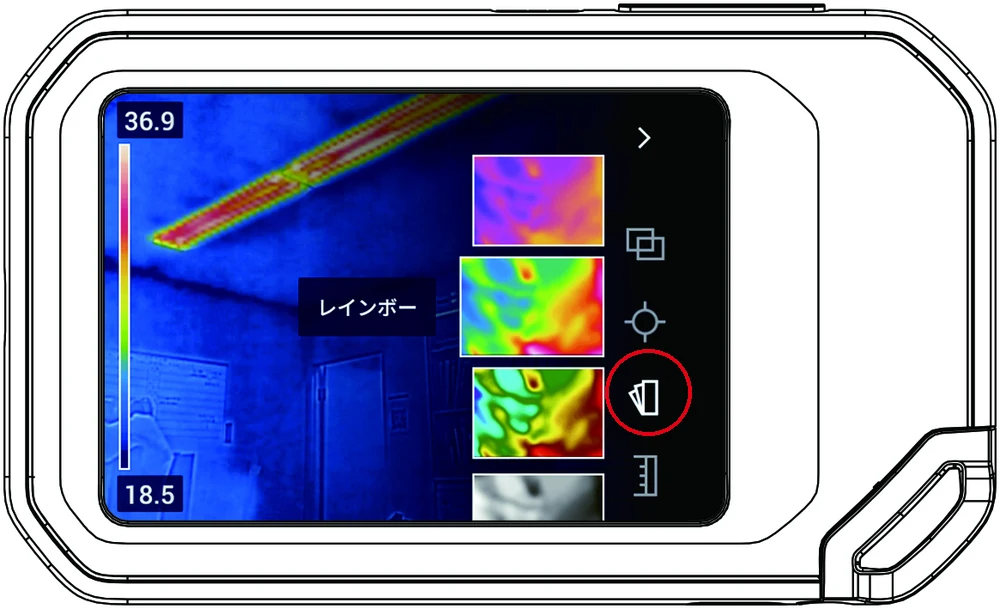

2. 画面をタッチして「カラー」を開き、表示されたカラーパレットから希望の色を選択してください。

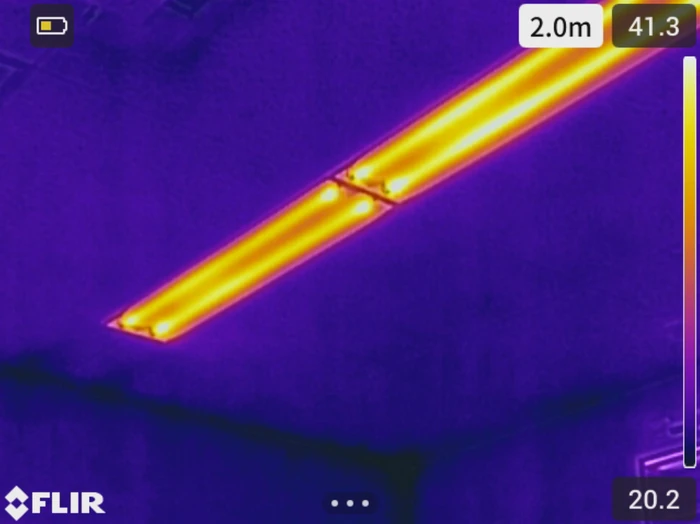

レインボーは温度差が色の変化として出やすく、わずかな差を見つけるのに向いています。アイアンは高温部が白く抜けるため、発熱箇所を一目で示したいときに向いています。

9. パソコンへのデータ取り込み

1. USBケーブルを接続する
   ケース側面のUSBプラグを外し、USB-Cケーブルを使用してカメラとパソコンを接続します。
2. カメラの電源を入れる
   カメラの電源をオンにすると、自動的にパソコンに認識されます。Windowsのエクスプローラーに、リムーバブルディスクとして表示されます。
3. USBプラグを戻す
   取り込みが終わったらケーブルを外し、USBプラグを元どおり取り付けます。
