FLIR Ex0 簡易取扱説明書

1. 安全上のご注意

取扱いについて

• 持ち運ぶ際は、必ずレンズキャップを閉めてください。
• レンズには直接触れたり、水に濡らしたりしないでください。
• レーザーポインタの光を、人の目に向けないでください。

2. バッテリーの充電・装着と取外し

バッテリーの充電

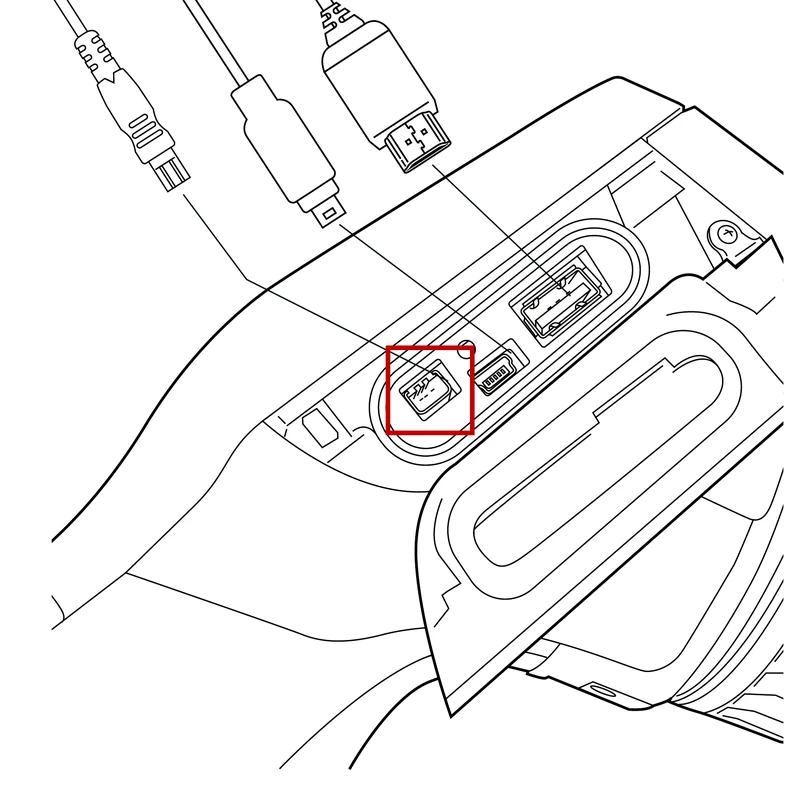

カメラ右側のコネクタカバーを開け、電源コネクタに付属の電源ケーブルを接続して、電源プラグをコンセントに差し込みます。

充電中はバッテリー状態LEDが緑色に点滅し、充電が完了すると緑色の点灯に変わります。点灯に変わったら、電源ケーブルを外してください。

スタンドアロンバッテリー充電器について
付属のスタンドアロンバッテリー充電器を使用すると、バッテリー単体で充電できます。充電中は青色のLEDが点滅し、充電が完了すると青色の点灯に変わります。

バッテリーの装着と取外し

装着する

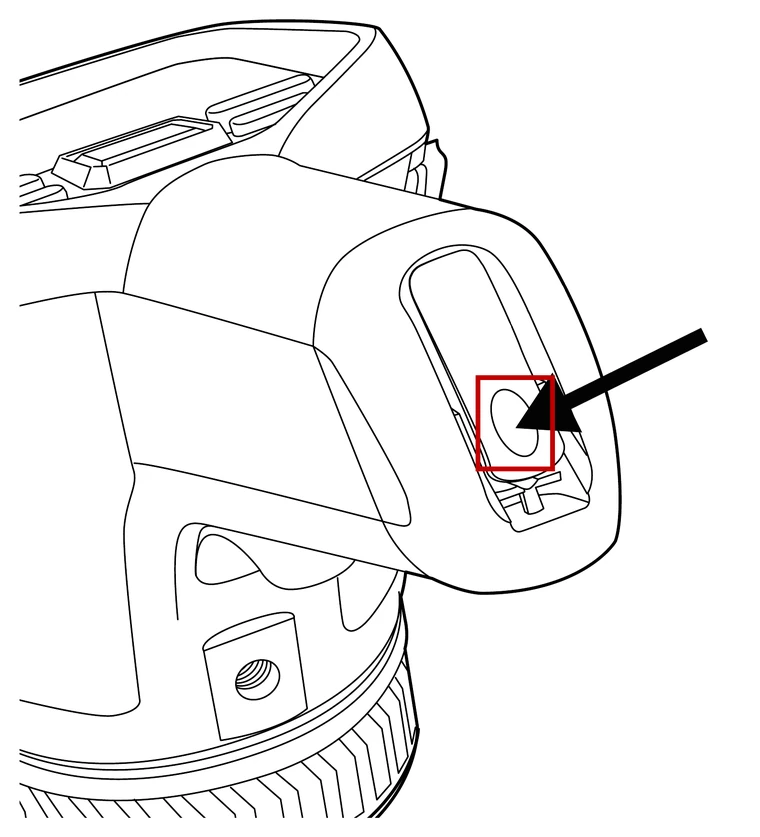

• ラッチを押し込んで、バッテリーケースのカバーを開けます。
• バッテリーを正しい向きで、バッテリーケースに挿入します。
• カバーをしっかりと閉めます。

取り外す

• カメラの電源をオフにします。
• ラッチを押し込んで、バッテリーケースのカバーを開けます。
• バッテリーに付いている透明テープを引っ張って、バッテリーを取り出します。

3. 各部の名称と機能

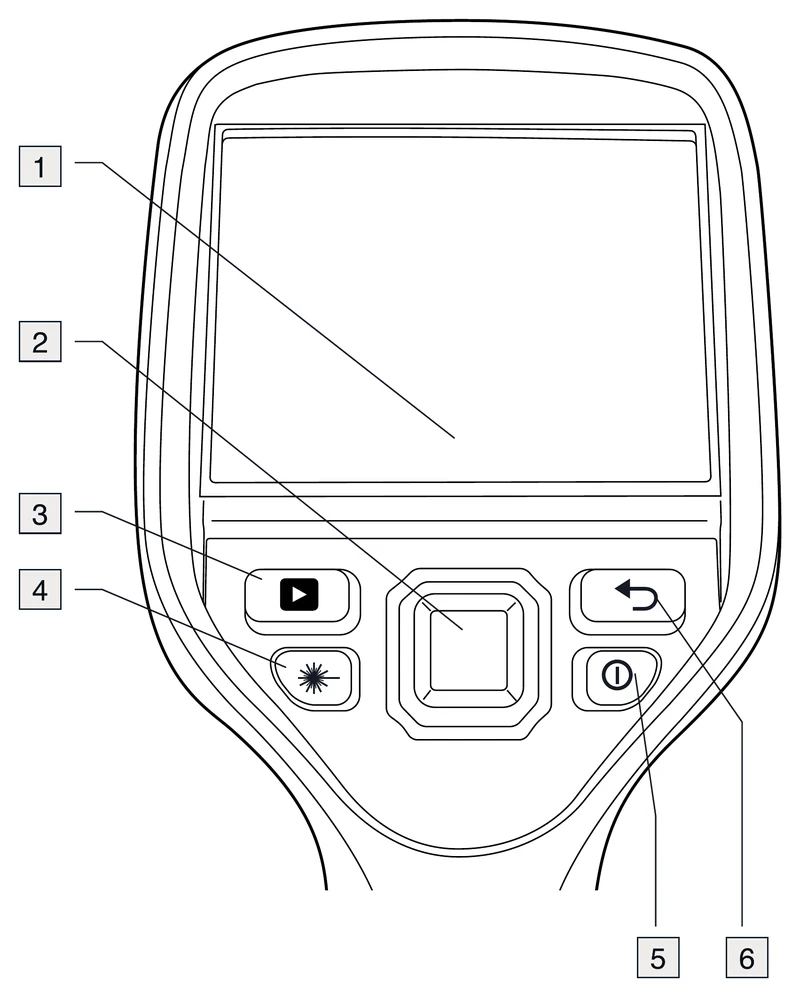

背面

1. タッチスクリーンLCD画面をタッチして操作するディスプレイです。
2. ナビゲーションパッドメニューの選択・移動に使用します。中央は押しボタンです。
3. 画像アーカイブボタン保存したデータを確認するためのボタンです。
4. レーザーポインタの操作ボタン押している間、レーザーポインタが点灯します。
5. オン／オフボタン押すと電源が入ります。電源を切るときは、5秒以上押し続けます。
6. ［戻る］ボタン前の画面に戻るためのボタンです。

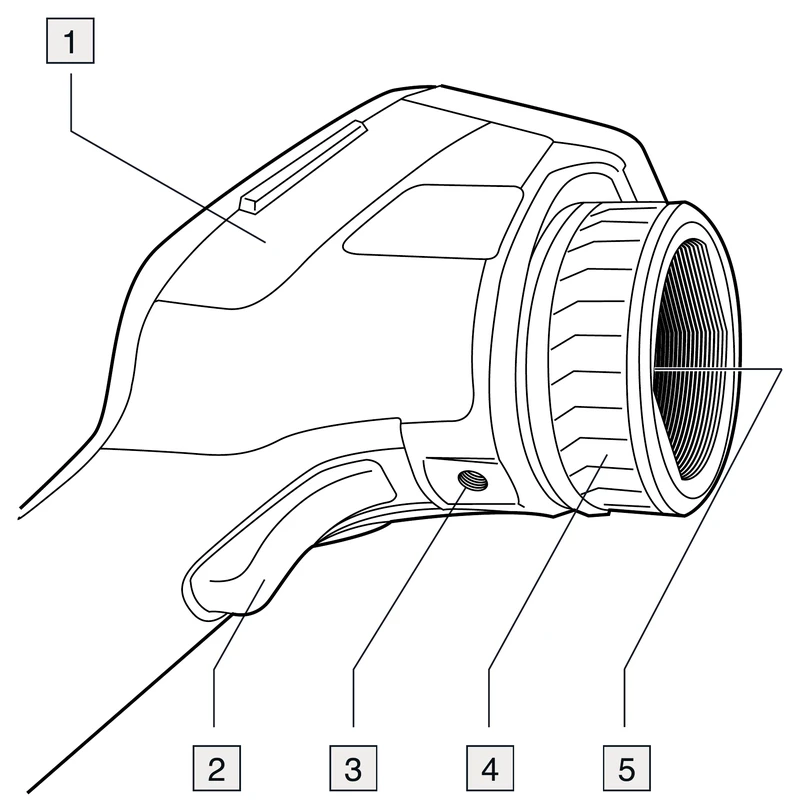

右側

1. 右コネクタカバー電源コネクタ・USB mini-Bコネクタ・USB Aコネクタのカバーです。
2. 保存ボタン（トリガー）押すと画像を撮影し、SDカードに保存します。
3. 三脚マウント三脚に固定する際に使用します。（別売のアダプターが必要です）
4. フォーカスリング回してピントを調整します。
5. 赤外線レンズ熱画像（サーモグラフィ）を撮影するためのレンズです。

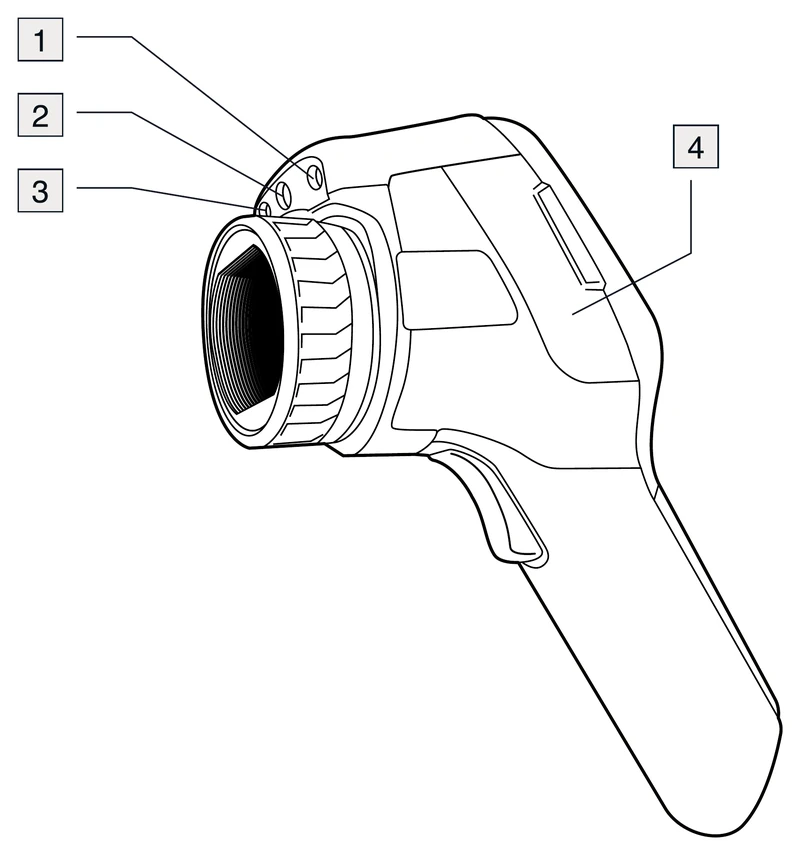

左側

1. レーザーポインタ対象物の位置を指し示します。
2. デジタルカメラ用ライト暗所での可視画像撮影を補助します。
3. デジタルカメラ可視画像の撮影に使用します。
4. 左コネクタカバーメモリーカード（SDカード）スロットとビデオ出力コネクタのカバーです。

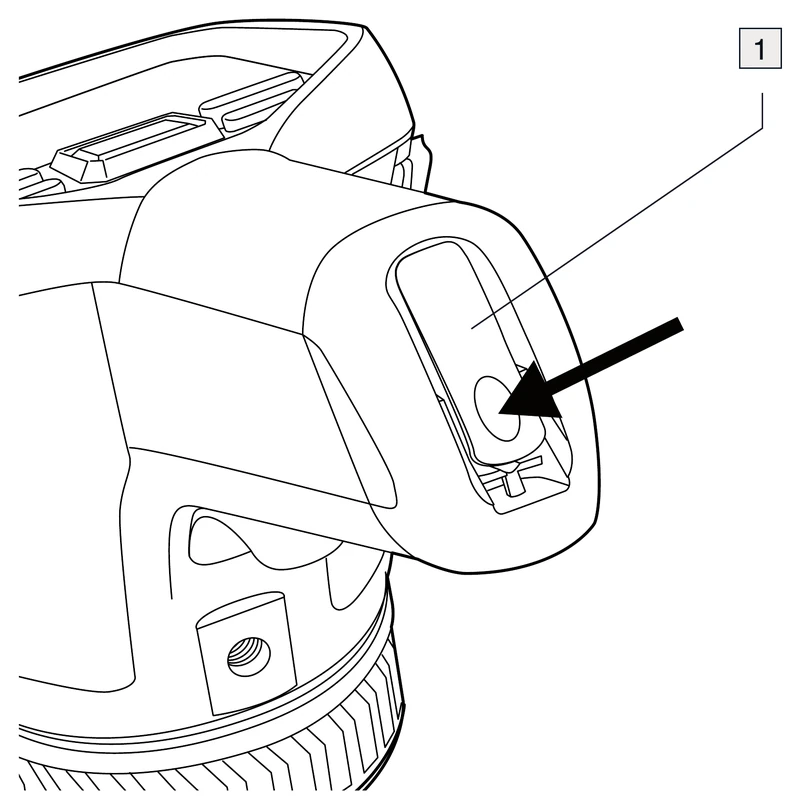

下側

1. ラッチ押すと、バッテリーケースのカバーが開きます。

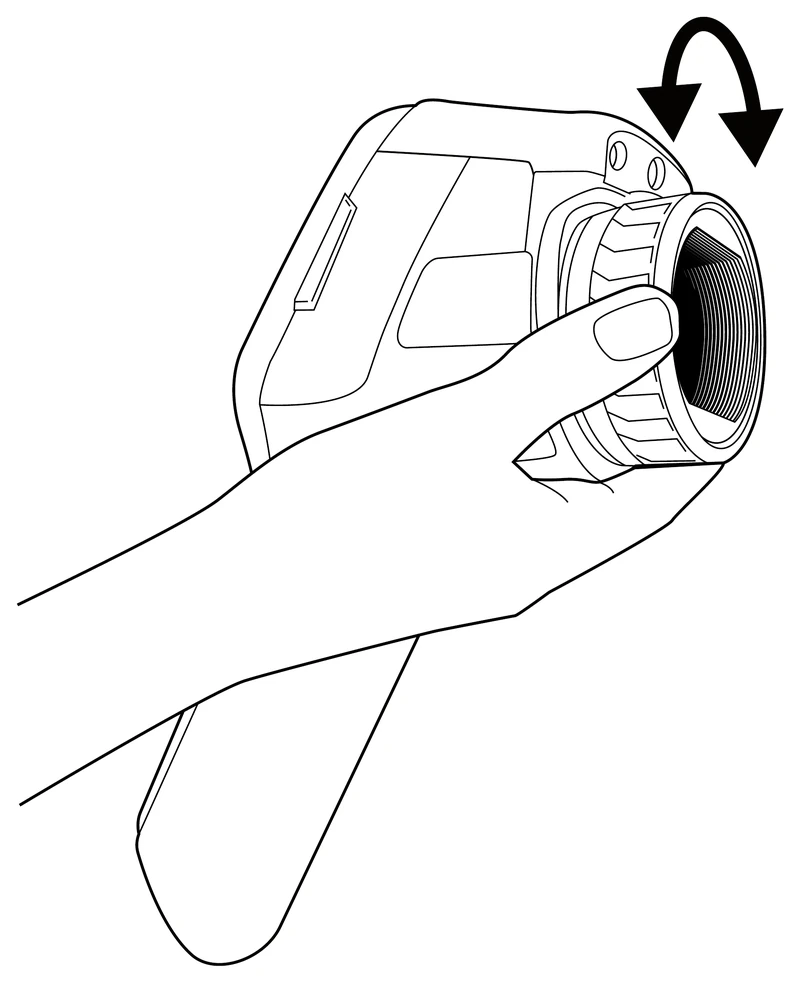

4. フォーカス（ピント）の調整

1. 遠くにピントを合わせる
   液晶画面を自分に向けた状態で、フォーカスリングを時計回りに回します。
2. 近くにピントを合わせる
   液晶画面を自分に向けた状態で、フォーカスリングを反時計回りに回します。

同じ被写体を撮影したものですが、ピントが合っている右の画像では、手の甲を走る血管の位置まではっきりと判別できます。ピントが合っていない左の画像では輪郭も温度分布もぼやけ、細かな温度差を読み取ることができません。

5. 画像の保存方法

1. 撮影
   本体の保存ボタン（トリガー）を押すと、画像が保存されます。
2. 保存形式
   撮影された画像は .jpg 形式で保存されます。
3. 保存先
   画像はSDカードに保存されます。パソコンへ取り込む場合は、カメラの電源をオフにしてSDカードを取り出し、パソコン等のカードスロットに挿入してください。

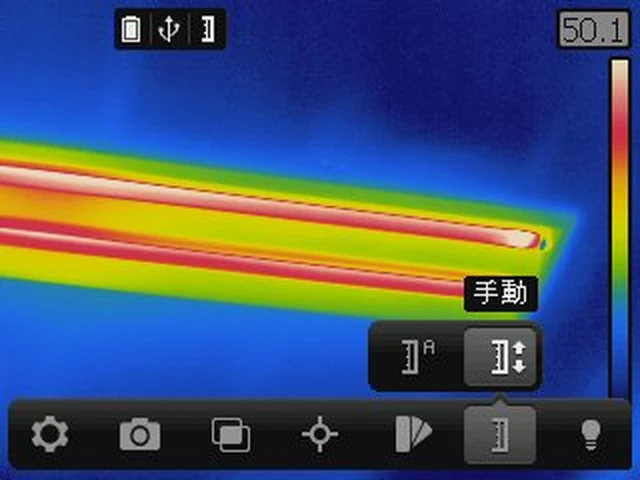

6. 温度スケールの変更

1. ナビゲーションパッドを押すか、画面をタッチすると、画面下にメニューバーが表示されます。
2. ナビゲーションパッドを操作するか、画面をタッチして、温度スケールのアイコン（右から2番目）を開き、自動または手動を選択してください。

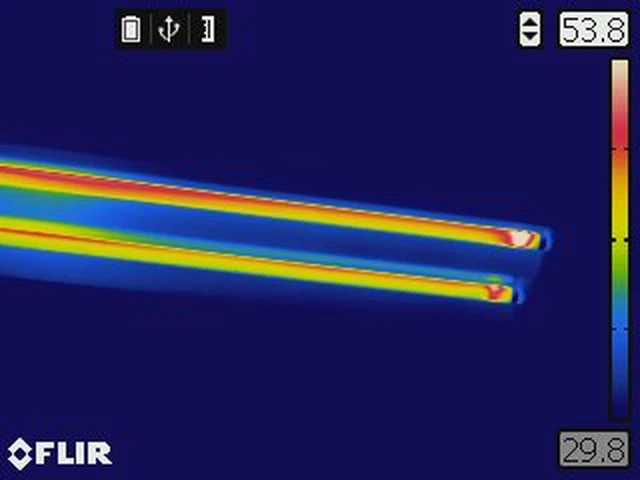

自動では、照明器具とその周囲の温度分布が表示されます。手動では、温度スケールの範囲を蛍光管の温度付近に絞ることで、蛍光管の発熱の様子が見やすくなります。

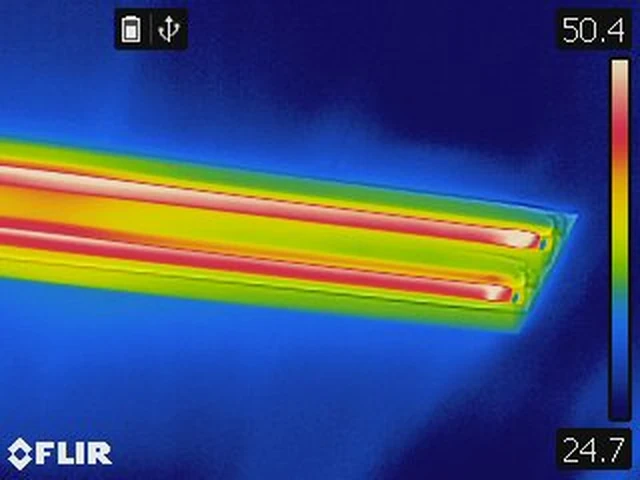

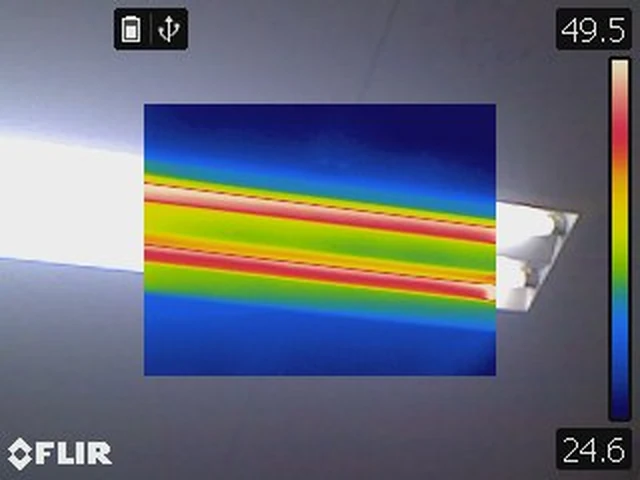

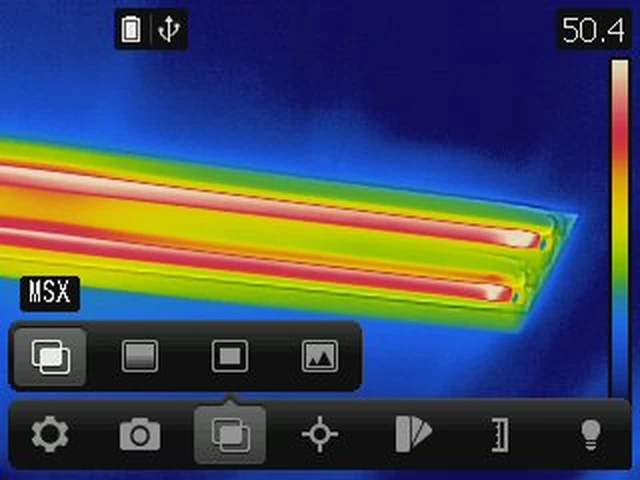

7. イメージモードの変更

1. ナビゲーションパッドを押すか、画面をタッチすると、画面下にメニューバーが表示されます。
2. ナビゲーションパッドを操作するか、画面をタッチして、イメージモードのアイコン（左から3番目）を開き、表示されたモードの中から希望の表示方法を選択してください。

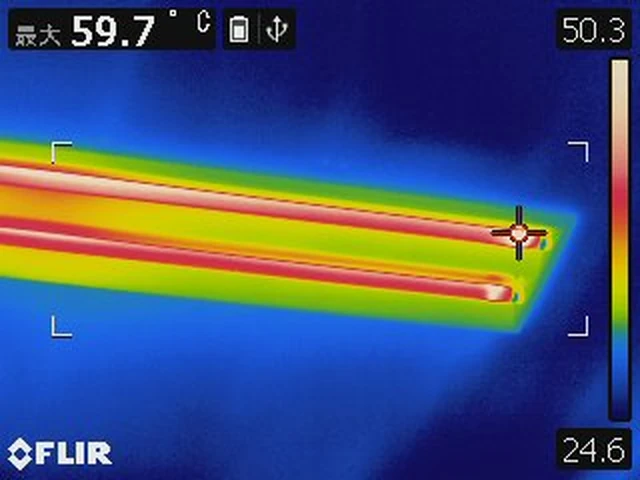

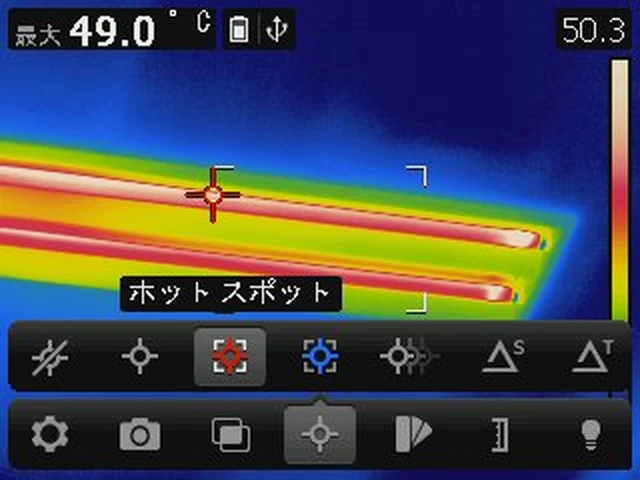

8. 測定の変更

1. ナビゲーションパッドを押すか、画面をタッチすると、画面下にメニューバーが表示されます。
2. ナビゲーションパッドを操作するか、画面をタッチして、測定のアイコン（中央）を開き、表示されたモードから希望の測定方法を選択してください。

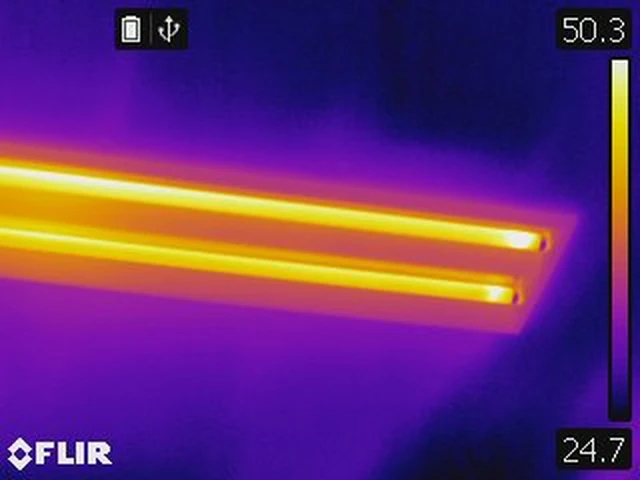

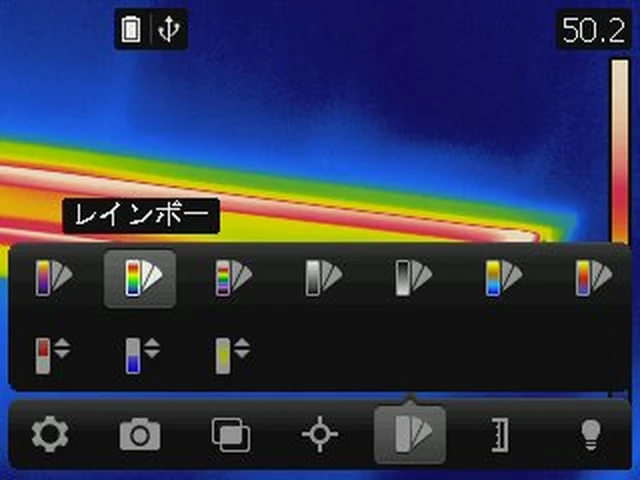

9. カラーパレットの変更

1. ナビゲーションパッドを押すか、画面をタッチすると、画面下にメニューバーが表示されます。
2. ナビゲーションパッドを操作するか、画面をタッチして、カラーのアイコン（右から3番目）を開き、表示されたカラーパレットから希望の色を選択してください。

10. 温度レンジの設定

1. ナビゲーションパッドを押すか、画面をタッチすると、画面下にメニューバーが表示されます。
2. 設定のアイコン（左端の歯車）を開き、「デバイス設定」→「カメラのセットアップ」→「カメラの温度範囲」の順に進みます。
3. 測定する対象物の温度に合った温度レンジを選択してください。

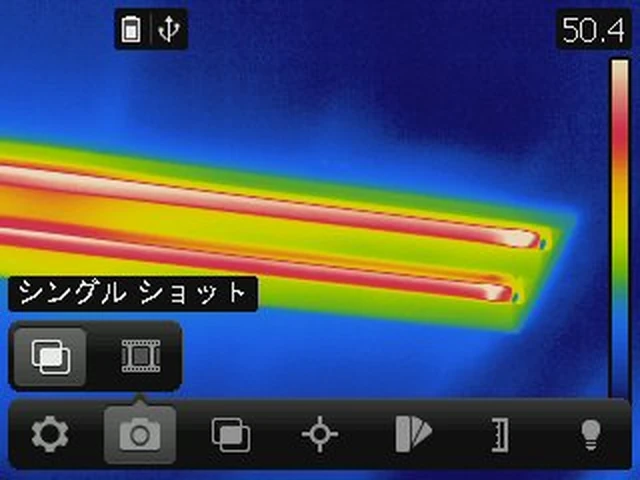

11. 記録モードの選択

1. ナビゲーションパッドを押すか、画面をタッチすると、画面下にメニューバーが表示されます。
2. ナビゲーションパッドを操作するか、画面をタッチして、記録モードのアイコン（左から2番目）を開き、シングルショット（静止画）またはビデオ（動画）を選択してください。
