FLIR Gx320・Gx620 簡易取扱説明書

ガス検知カメラ FLIR Gx320・Gx620 の基本的な操作方法をまとめています。両機種は操作方法が共通です。詳しい内容はメーカー発行の取扱説明書をご確認ください。

1. はじめに

FLIR Gx320・Gx620 は、目では見えないガスを可視化する赤外線カメラです。一般的なサーモグラフィカメラは対象物の温度分布を画像にしますが、ガスや気体は赤外線をそのまま透過してしまうため写りません。

本機は、特定の波長帯だけに感度を絞ることで、その波長で赤外線を吸収する性質を持つガスを捉えます。ガスが背景の赤外線を遮ると、周囲との明暗の差としてガスが浮かび上がります。

2. 安全上のご注意

3. バッテリーの充電・装着と取外し

充電する

充電には次の2つの方法があります。

• バッテリーをカメラから取り外し、専用のバッテリー充電器で充電する
• バッテリーをカメラに装着したまま、電源コネクタに電源を接続して充電する

充電の状態はバッテリーインジケーターで確認できます。

装着する

1. カメラ背面のカバーを開きます。

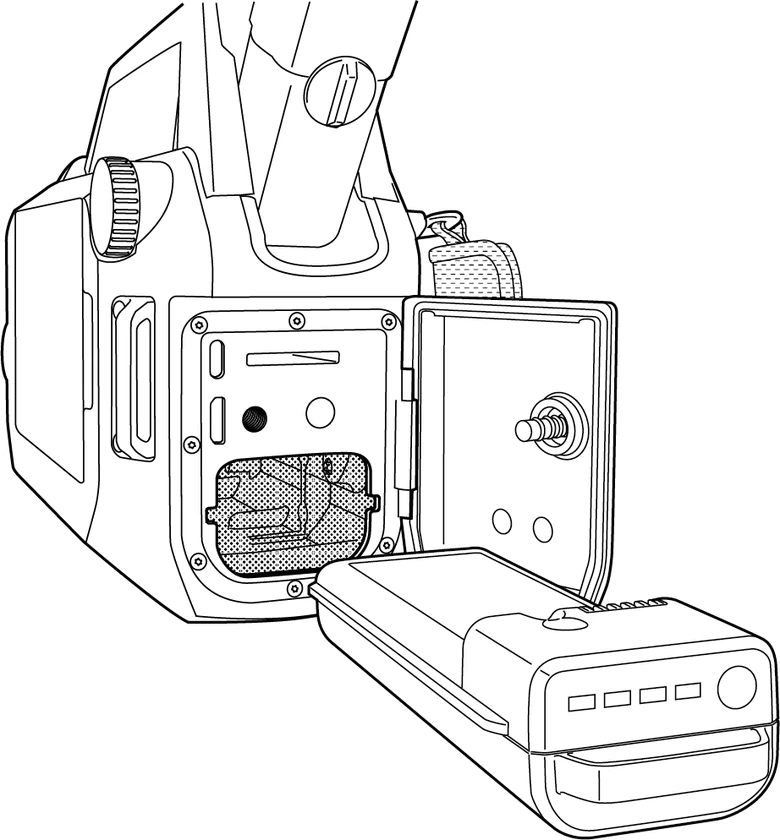

2. バッテリーをバッテリーケースに押し込みます。



3. カバーを閉じ、ねじを締めます。

取り外す

1. カメラ背面のカバーを開きます。

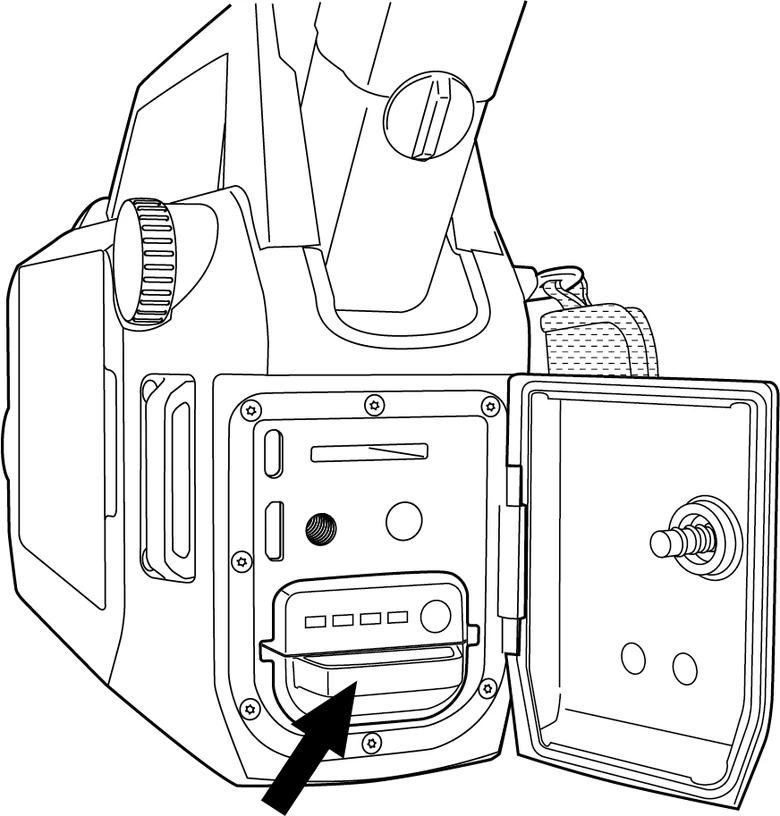

2. バッテリーの解除ボタンを押します。

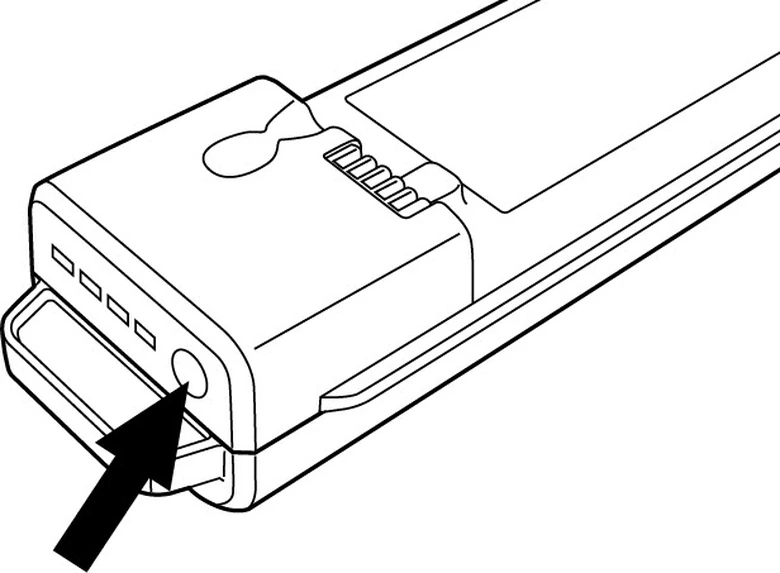

3. バッテリーを引き出します。



4. SDメモリーカードの挿入

撮影した画像・動画はSDメモリーカードに保存されます。カメラ背面のカバーを開き、メモリーカードスロットに差し込んでください。

5. 各部の名称と機能

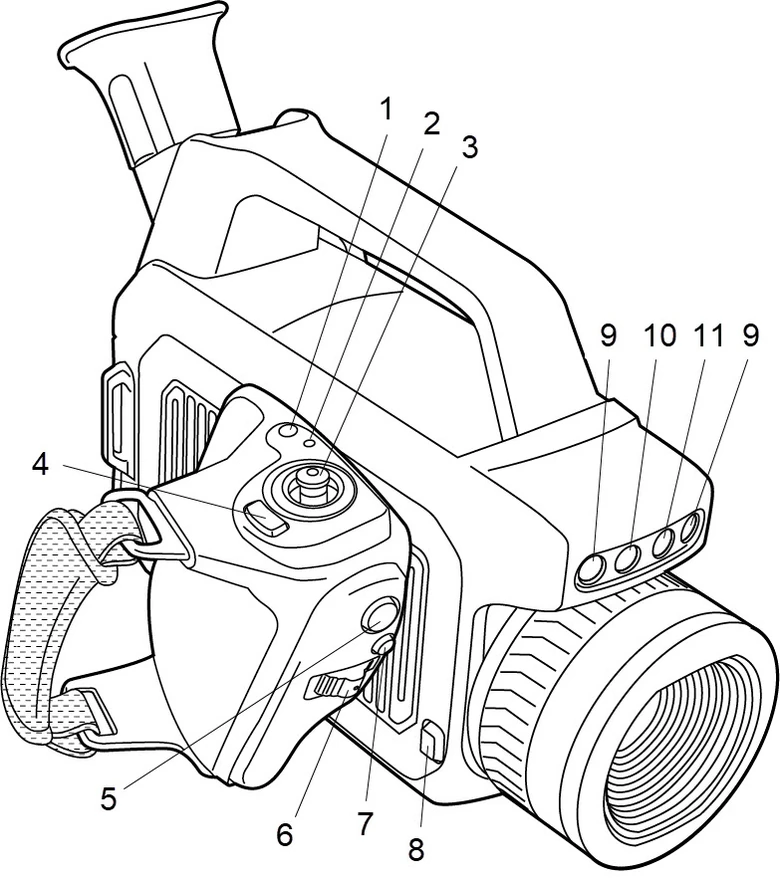

前面

• 1オン／オフボタン
• 2電源インジケーター
• 3ジョイスティック
• 4戻るボタン
• 5録画ボタン

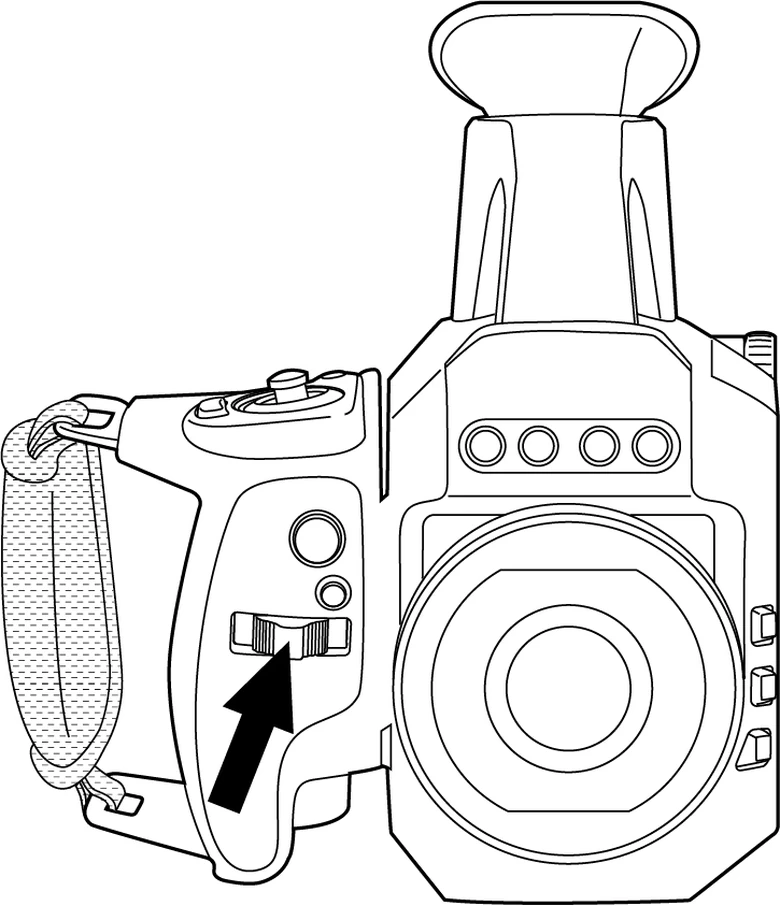

• 6ズームボタン
• 7プログラムボタン
• 8レンズリリースボタン
• 9カメラライト
• 10デジタルカメラ
• 11レーザーポインター

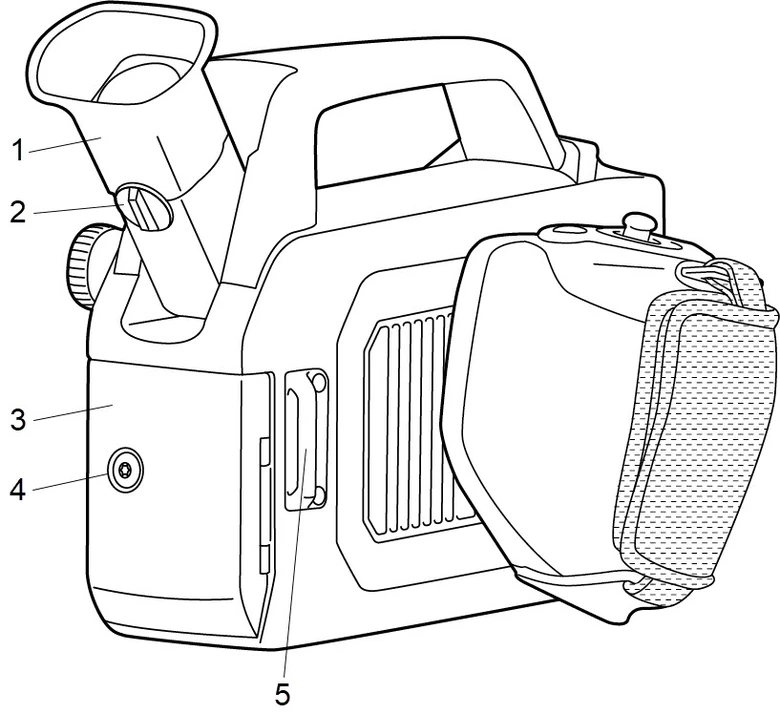

背面

• 1ビューファインダー
• 2視度調整ノブ
• 3コネクタおよびバッテリーケースのカバー
• 4止めねじ（Torx T20）
• 5首かけストラップの取り付け位置

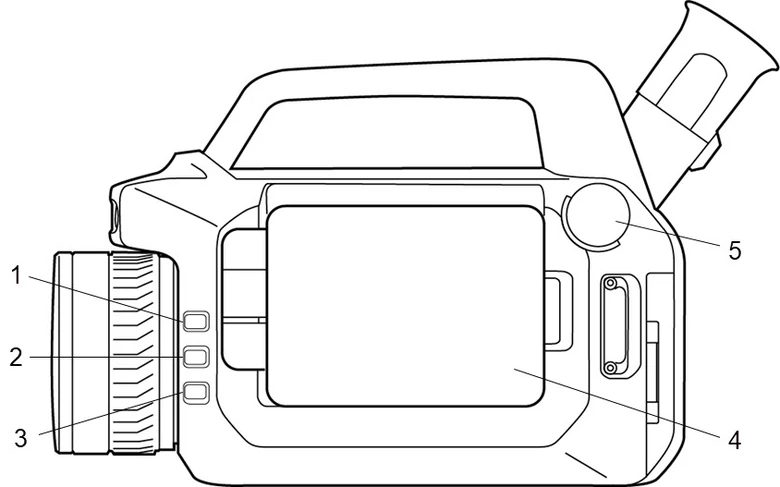

左側面

• 1レーザーボタン
• 2プログラムボタン
• 3温度範囲ボタン
• 4ディスプレイ
• 5モードホイール

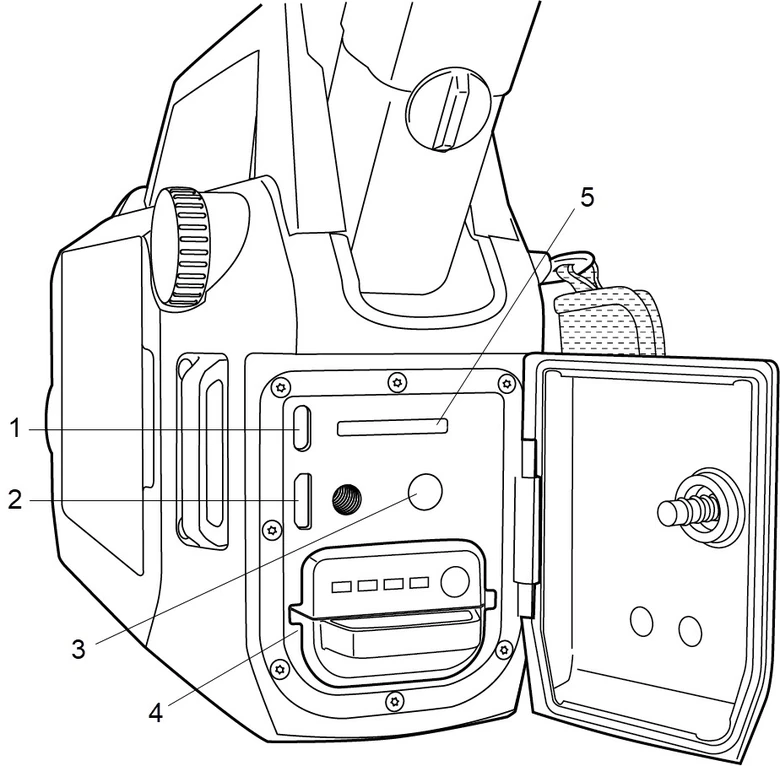

コネクタとバッテリーケース

• 1USBポート
• 2HDMIポート
• 3電源コネクタ
• 4バッテリー
• 5メモリーカードスロット

6. カメラの起動と冷却準備

本機は赤外線検知器を冷却してから使用します。電源を入れてすぐには撮影できません。

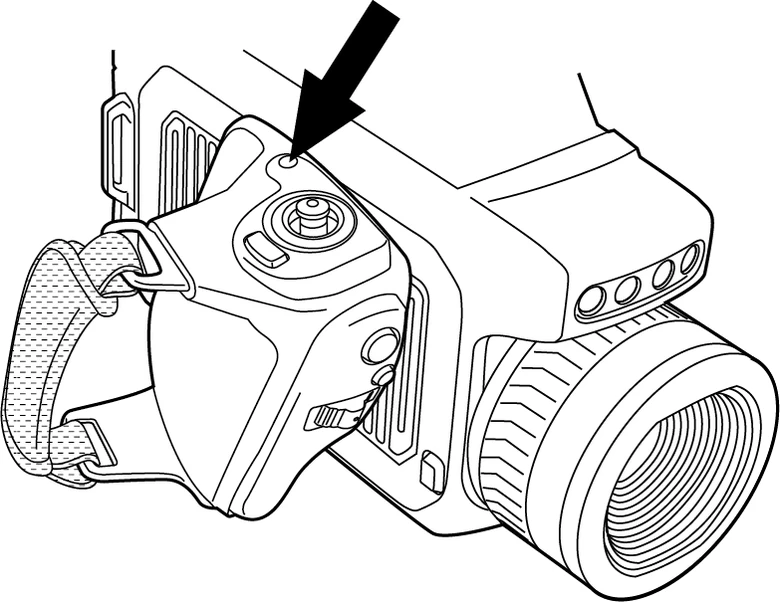

1. オン／オフボタンを押して、カメラの電源を入れます。



2. 冷却機が動き始め、大きな音が出ます。異常ではありません。
3. 冷却が完了すると音が明らかに変わり、撮影できる状態になります。

電源を切るときは、オン／オフボタンを長押しします。

ディスプレイとビューファインダー

ディスプレイは展開して、作業位置に合わせて角度を調整できます。画面を内側に向けて閉じることも、外側に向けて閉じることもできます。

ビューファインダーを使用する場合は、画面を内側に向けてディスプレイを閉じてください。ビューファインダーは上下に傾けて角度を調整できます。視度調整ノブを回すと、視力に合わせてピントを合わせられます。

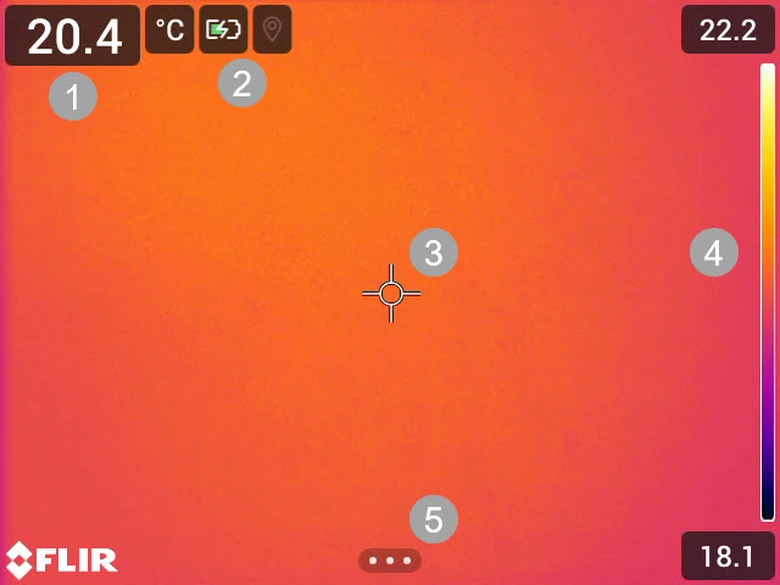

7. 画面の見方と操作方法

• 1結果テーブル
• 2ステータスアイコンおよびインジケーター
• 3スポットメーター
• 4温度スケール
• 5メニューボタン

操作のしかた

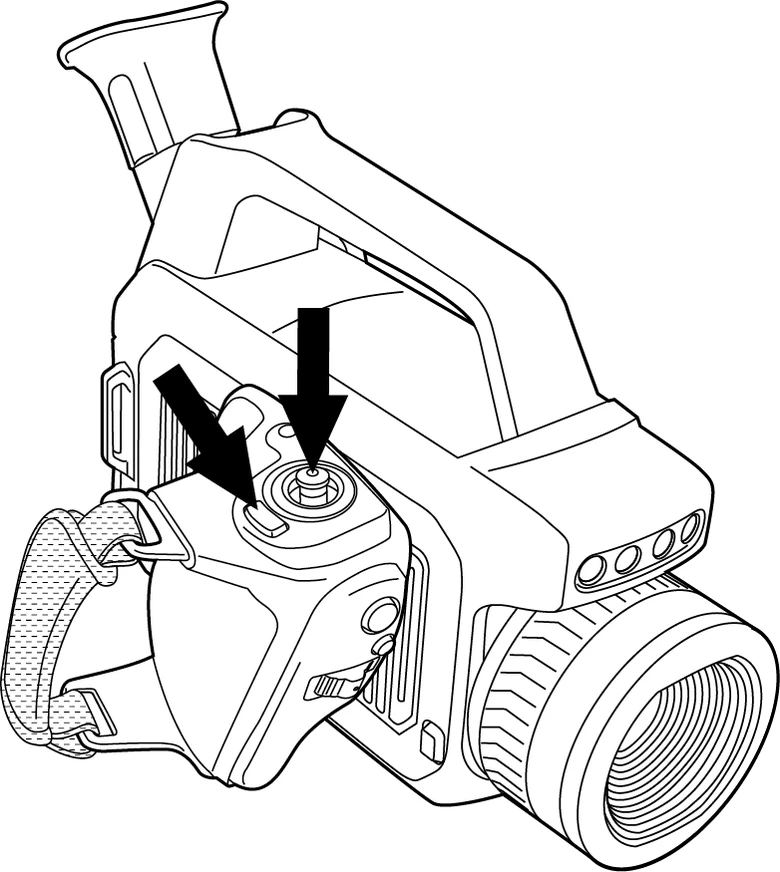

本機はタッチスクリーンとジョイスティックのどちらでも操作できます。

• メインツールバーを表示するには、画面下部のメニューボタンをタップするか、ジョイスティックを押し込みます。
• メニューやダイアログの移動、数値の変更は、ジョイスティックを上下左右に動かします。
• 選択・確定はジョイスティックを押し込みます。
• ダイアログを閉じて戻るときは、戻るボタンを押します。

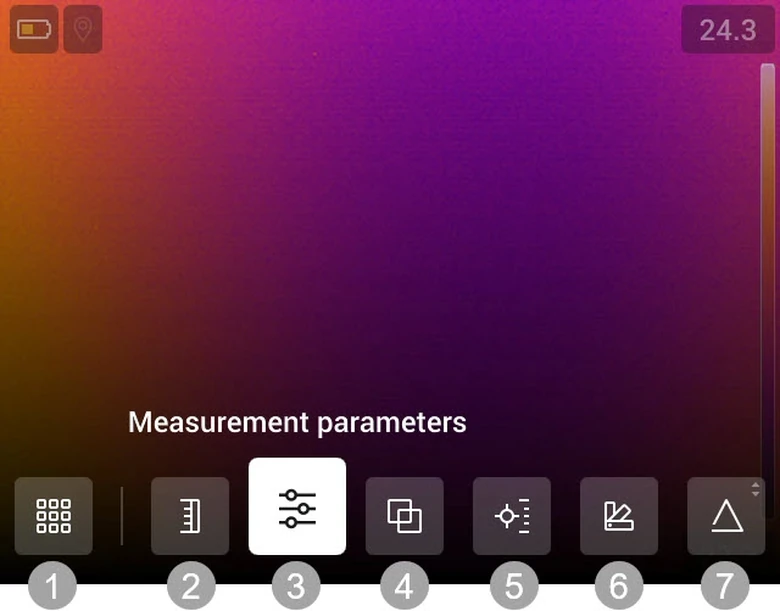

メインツールバー

• 1モード選択
• 2温度スケール
• 3測定パラメータ
• 4イメージモード
• 5測定
• 6カラー
• 7温度差

8. カメラモードの選択

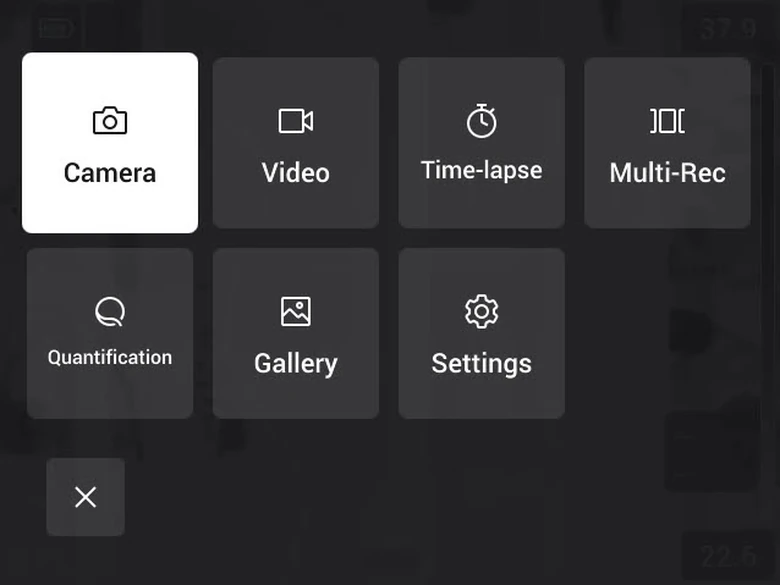

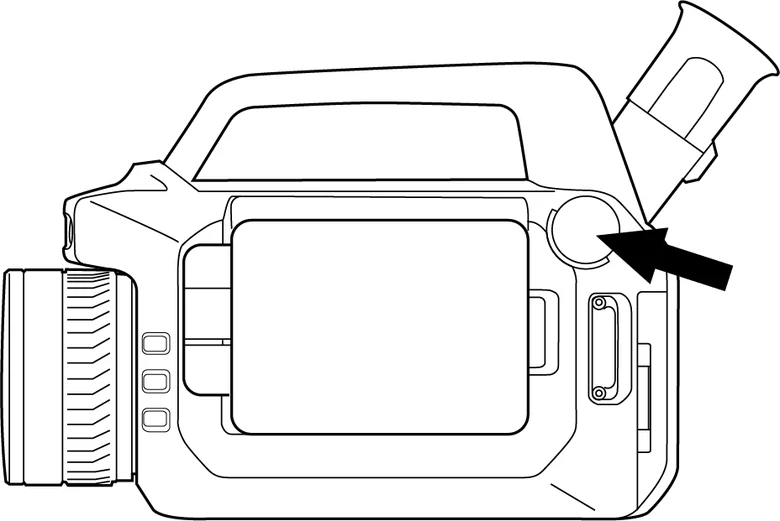

モードホイールを回すと、モード選択メニューが表示されます。しばらくすると、ハイライト表示されているモードに切り替わります。

• カメラ：録画ボタンで画像を保存します。
• ビデオ：録画ボタンで動画を録画します。
• タイムラプス：画像を一定間隔で自動的に保存します。
• マルチ録画：複数の画像モードで動画を録画します。
• 定量化：ガス漏れの測定と定量化を行います。
• ギャラリー：保存した画像・動画を表示します。
• 設定：設定メニューを開きます。

9. フォーカス調整

ピントが合っていないと、ガス漏れを検知できないことがあります。撮影の前に必ず合わせてください。

1. レンズキャップを外し、カメラを対象物に向けます。
2. カメラは両手で筐体を支え、ぶれないように構えます。
3. フォーカスリングを回して、対象物の輪郭がはっきりする位置に合わせます。

10. 高感度モード（HSM）

高感度モード（HSM）は、ガス検知のために用意された機能です。時間差で撮影した2つの画像を比べ、変化していない情報を取り除くことで、動いているガスだけを残して強調します。

わずかなガス漏れや、低い濃度のガス漏れを探すときに効果があります。

HSMを使う

1. メインツールバーで［画像モード］→［HSM］を選びます。
2. HSMが有効になるとスライダが表示されます。
3. ジョイスティックを上下に動かして感度を変えます。

11. 温度範囲の設定

対象に合った温度範囲を選びます。温度範囲の設定は、カメラの感度に影響します。

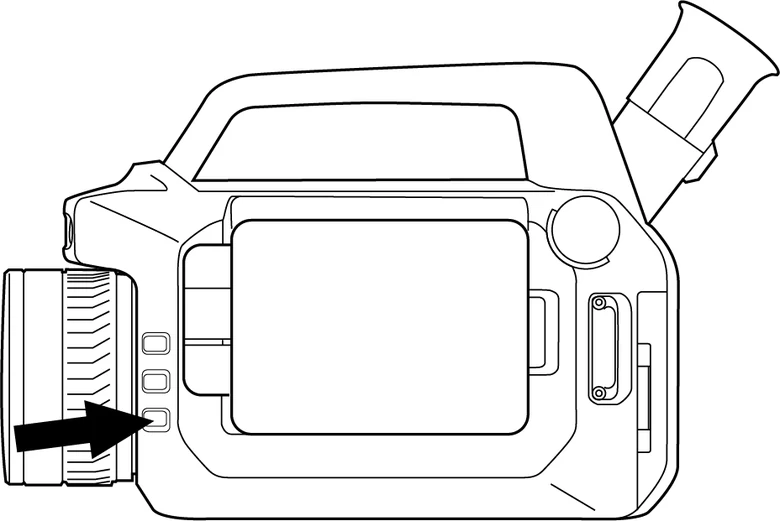

1. カメラ左側面の温度範囲ボタンを押します。選択できる温度範囲が画面に表示されます。



2. ジョイスティックを上下に動かして選び、中央を押して確定します。画面上で直接タップして選ぶこともできます。
3. しばらくすると、選んだ温度範囲が適用されます。

12. 画像の保存と動画の録画

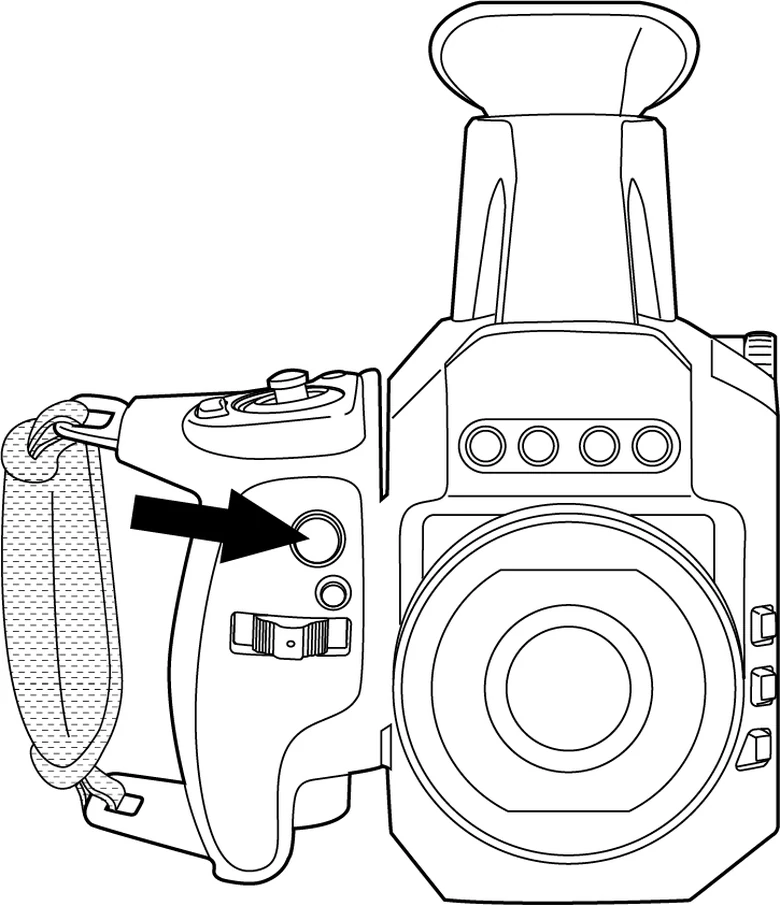

録画ボタンの働きは、選んでいるカメラモードによって変わります。

画像を保存する

1. モード選択メニューで［カメラ］を選びます。
2. 録画ボタンを押すと、画像が保存されます。

動画を録画する

1. モード選択メニューで［ビデオ］を選びます。
2. 録画ボタンを押すと、録画が始まります。
3. もう一度録画ボタンを押すと録画が止まり、自動的に保存されます。

13. パソコンへのデータ取り込み

保存した画像・動画は、次のいずれかの方法でパソコンに取り込めます。

• SDメモリーカードを取り外し、パソコンに接続したカードリーダーに挿入する
• USBケーブルでカメラとパソコンを接続する

USBケーブルで取り込む

1. カメラ背面のカバーを開きます。
2. USBケーブルでカメラとパソコンを接続します。
3. カメラの電源を入れます。
4. ドラッグ＆ドロップでファイルをパソコンへ移動します。

14. ガスが見える条件と検知可能なガス

本機は、ガスが背景の赤外線を遮ることで生じる明暗の差を捉えています。そのため、背景とガスの温度差が大きいほど、ガスははっきりと見えます。

見えにくいときは、次の点をお試しください。

• カメラをさまざまな角度から向け、温度差のつく背景を探す
• 高感度モード（HSM）に切り替える
• 温度スケールを、ガスの背景まわりの温度に合わせて調整する
• 温度範囲を低いほうから順に試す

また、ガスの濃度が低い場合や、ガスの層が薄い場合も見えにくくなります。濃度とガスの厚みの両方が、見え方に影響します。風などでガスが動くと、かえって見つけやすくなります。

検知できるガス

検知できるガスと、その感度は次のとおりです。同じガスでも、上記の条件によって見え方は変わります。
