FLIR SC6xx 簡易取扱説明書

1. 安全上のご注意

取扱いについて

• 持ち運ぶ際は、必ずレンズキャップを閉めてください。
• レンズには直接触れたり、水に濡らしたりしないでください。
• レーザーポインタの光を、人の目に向けないでください。

2. バッテリーの充電・装着と取外し

バッテリーの充電

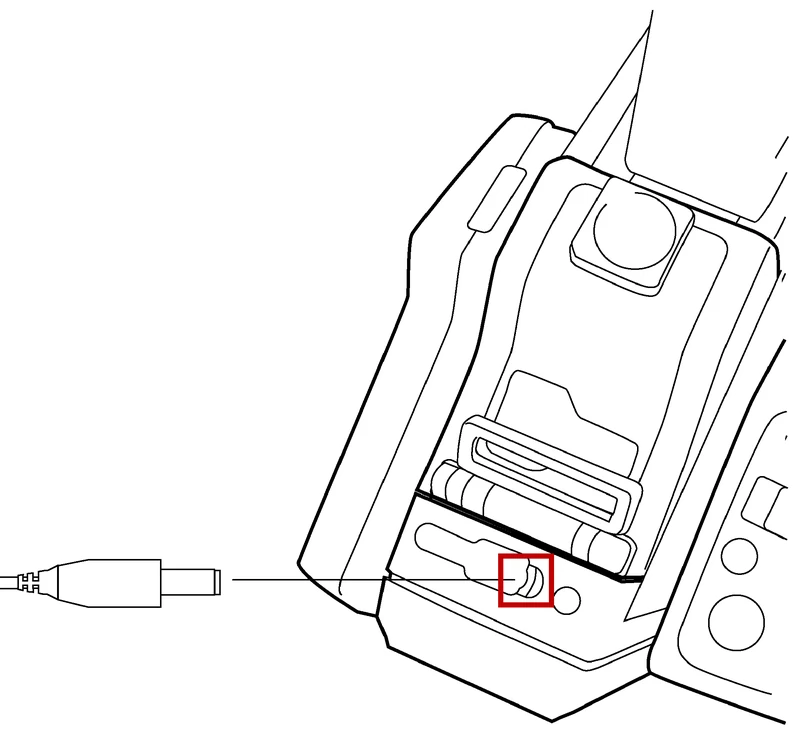

電源コネクタのラバーのふたを開け、付属の電源ケーブルを接続して、電源プラグをコンセントに差し込みます。

充電中はバッテリー状態LEDが緑色に点滅し、充電が完了すると緑色の点灯に変わります。点灯に変わったら、電源ケーブルを外してください。

スタンドアロンバッテリー充電器について
付属のスタンドアロンバッテリー充電器を使用すると、バッテリー単体で充電できます。

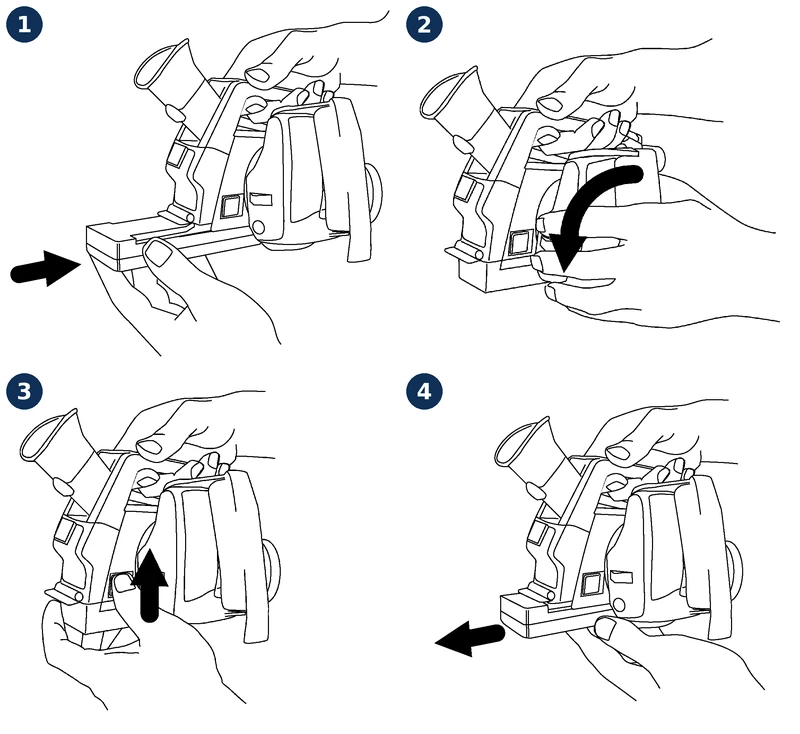

バッテリーの装着と取外し

装着する（図1）

• バッテリーをバッテリースロットの位置に合わせます。
• ロックがかかるまで、バッテリーを押し込みます。

取り外す（図2〜4）

• カメラの電源をオフにします。
• カメラグリップを反時計回りに回し、バッテリーの解除ボタンを操作できるようにします。
• 解除ボタンを押し、バッテリーを引き出します。

3. 各部の名称と機能

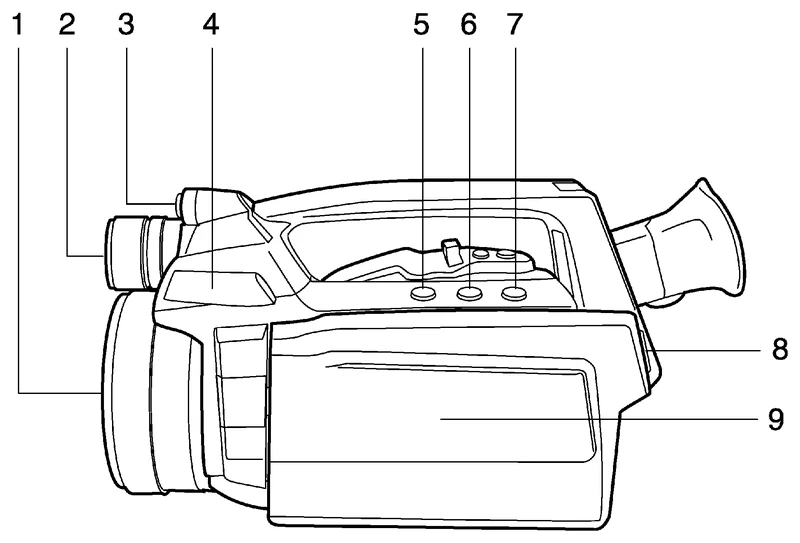

左側

1. 赤外線レンズ熱画像（サーモグラフィ）を撮影するためのレンズです。
2. デジタルカメラ可視画像の撮影に使用します。
3. レーザーポインタ対象物の位置を指し示します。
4. デジタルカメラ用ランプ暗所での可視画像撮影を補助します。
5. レーザーボタン押している間、レーザーポインタが点灯します。
6. ユーザー定義ボタン1よく使う機能を割り当てられるボタンです。
7. ユーザー定義ボタン2よく使う機能を割り当てられるボタンです。
8. 液晶ディスプレイ解除ボタン上に押すと、液晶ディスプレイが開きます。
9. 液晶ディスプレイ開くと、ビューファインダーの表示は自動的にオフになります。

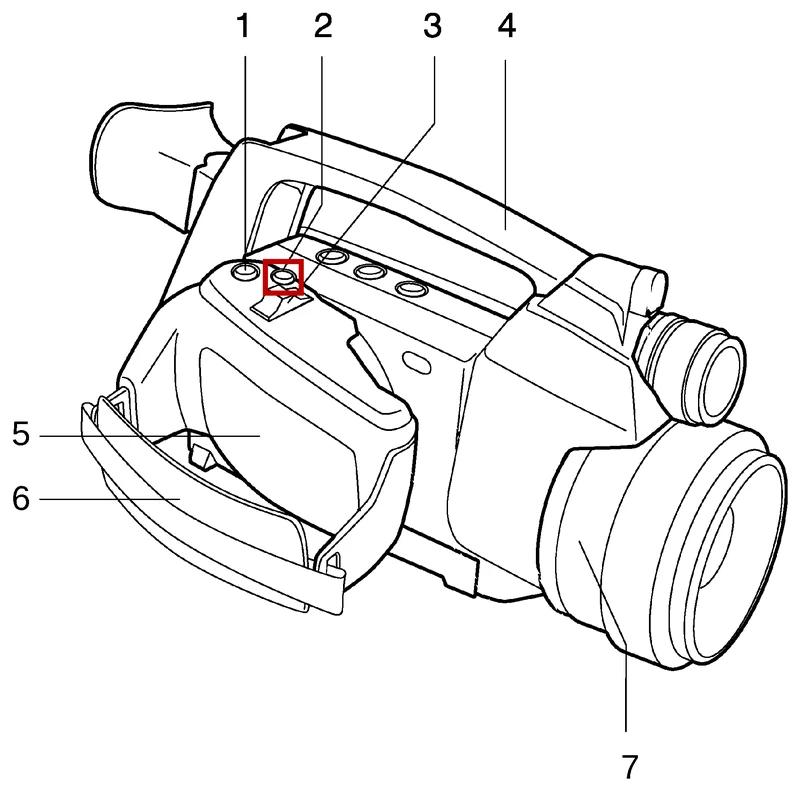

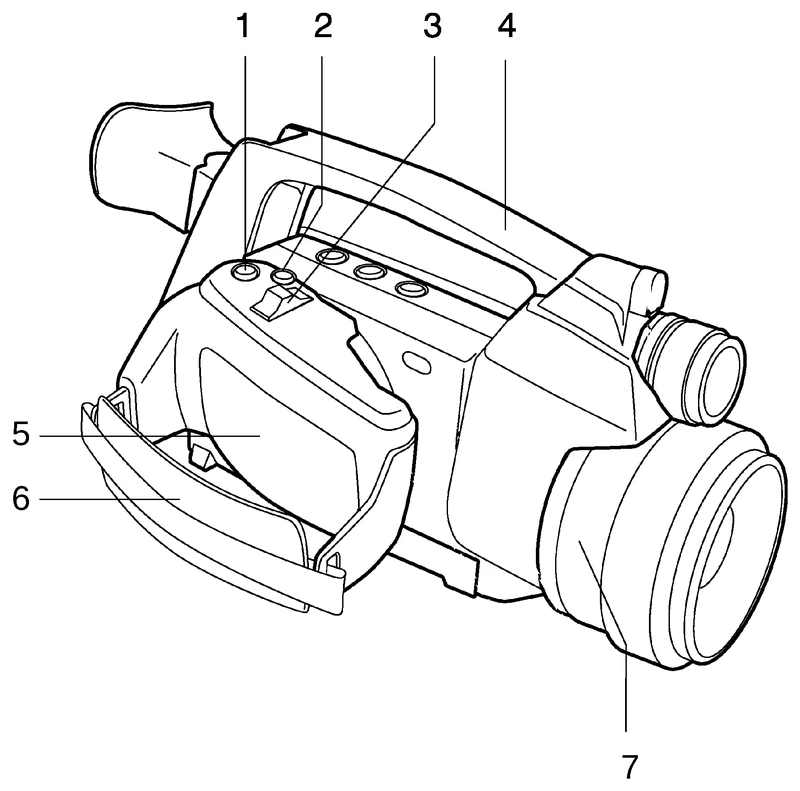

右側

1. ［プレビュー/保存］ボタン1秒以上押し続けると、画像を保存します。
2. ［自動/手動］ボタン温度スケールの自動・手動を切り替えます。
3. ［フォーカス］ボタン左右に押してピントを調整します。中央を押すとオートフォーカスします。
4. ハンドルカメラを持ち運ぶ際に使用します。
5. カメラグリップ回転させて、持ちやすい角度に調整できます。
6. ハンドストラップ手を通してカメラを保持します。
7. フォーカスリング回してピントを調整します。

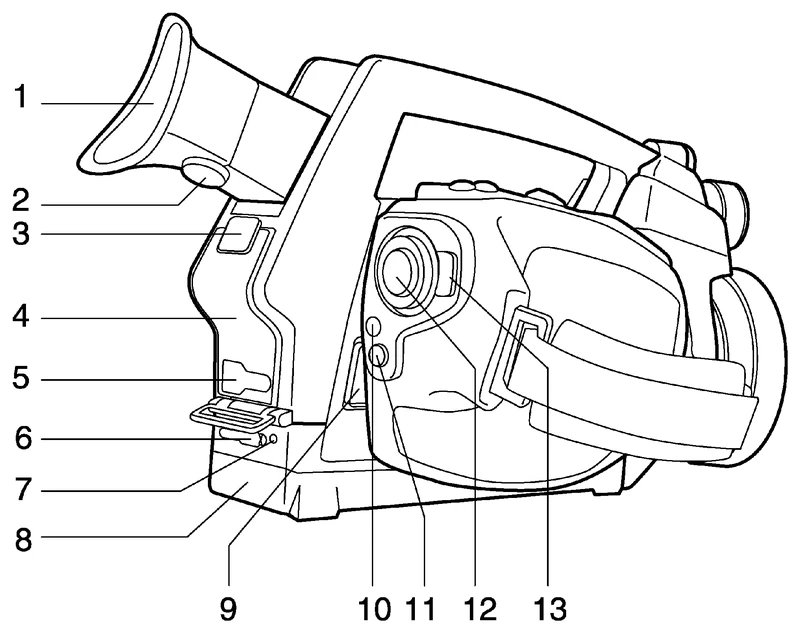

背面

1. ビューファインダー上下に動かして、見やすい角度に調整できます。
2. 視度補正用調整ノブ回して、ビューファインダーの見え方を調整します。
3. コネクタ部のふたの解除ボタン押すと、コネクタ部のふたが開きます。
4. コネクタ部のふたSDカードスロットとUSBコネクタのカバーです。
5. ビデオ出力コネクタ用ふたビデオモニター接続用のコネクタのカバーです。
6. 電源コネクタ用ふた充電用の電源コネクタのカバーです。
7. バッテリー状態LED充電中は緑色に点滅し、充電が完了すると点灯します。
8. バッテリーカメラ本体に装着するバッテリーです。
9. バッテリー解除ボタン押すと、バッテリーを取り外せます。
10. 電源LED電源オンで緑色、スタンバイでオレンジ色に点灯します。
11. オン／オフボタン押すと電源が入ります。電源を切るときは、2秒以上押し続けます。
12. ジョイスティック上下左右に動かしてメニューを移動し、押して決定します。
13. ［モード］ボタンモードセレクタを表示します。設定画面を閉じるときにも使用します。

4. フォーカス（ピント）の調整

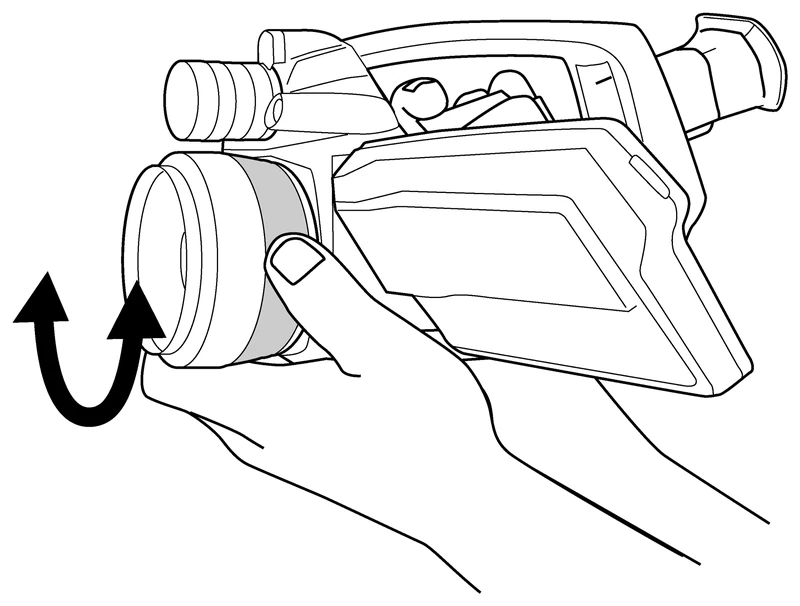

1. フォーカスリングで調整する
   レンズの前方から見て時計回りに回すと遠く、反時計回りに回すと近くにピントが合います。
2. ［フォーカス］ボタンで調整する
   ［フォーカス］ボタンを左右に押して、ピントを調整します。
3. オートフォーカス
   ［フォーカス］ボタンの中央を押すと、自動でピントを合わせます。

同じ被写体を撮影したものですが、ピントが合っている右の画像では、手の甲を走る血管の位置まではっきりと判別できます。ピントが合っていない左の画像では輪郭も温度分布もぼやけ、細かな温度差を読み取ることができません。

5. 画像の保存方法

1. 撮影
   ［プレビュー/保存］ボタンを1秒以上押し続けると、画像が保存されます。
2. 保存形式
   撮影された画像は .jpg 形式で保存されます。
3. 保存先
   画像はSDカードに保存されます。パソコンへ取り込む場合は、カメラの電源をオフにしてSDカードを取り出し、パソコン等のカードスロットに挿入してください。

6. 温度スケールの変更

1. ［自動/手動］ボタンを押すと、自動と手動が切り替わります。現在のモードは、画面右上に表示されます。

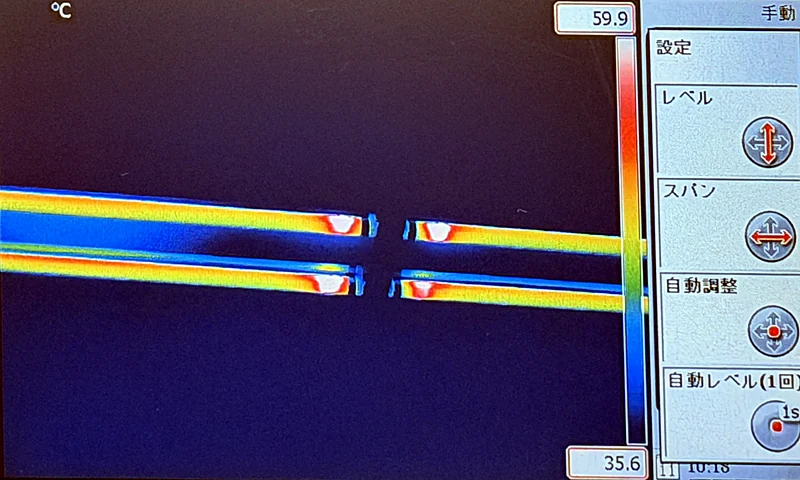

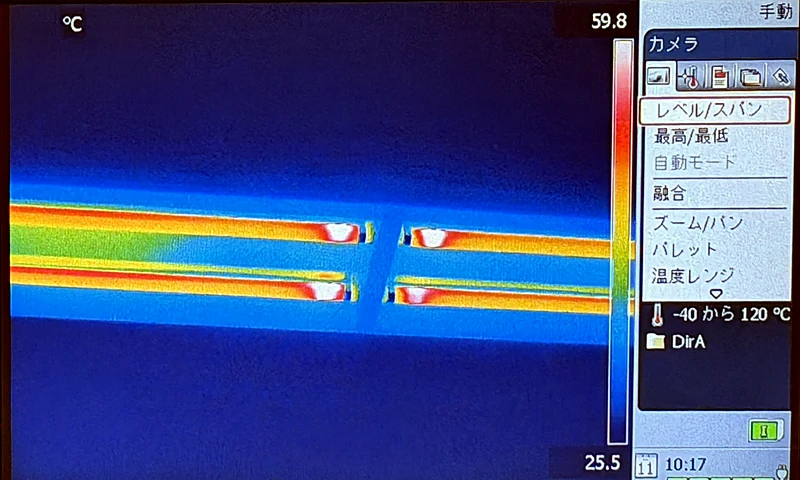

2. 手動では、ジョイスティックを上下に動かすとレベル（温度スケールの位置）、左右に動かすとスパン（温度スケールの幅）を調整できます。

7. イメージモード（融合）の変更

1. 画面右側のツールボックスが表示されていない場合は、［モード］ボタンを押してモードセレクタを表示し、「カメラ」を選択してジョイスティックを押します。

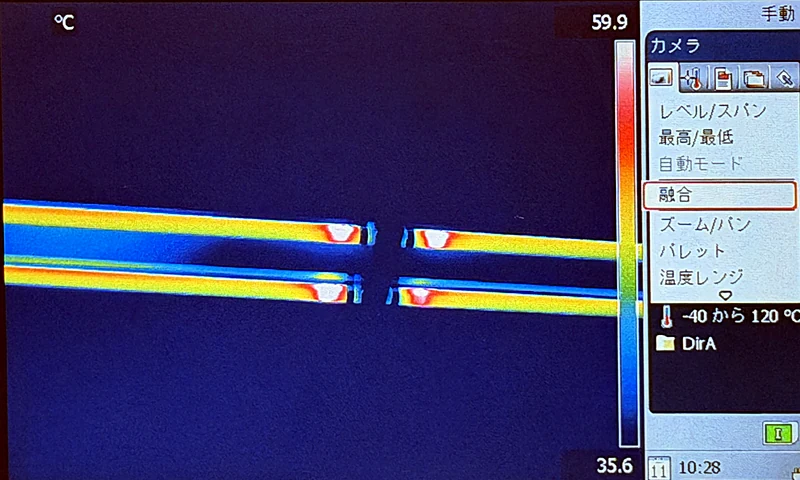

2. ツールボックスでジョイスティックを上下に動かして「融合」を選択し、ジョイスティックを押します。

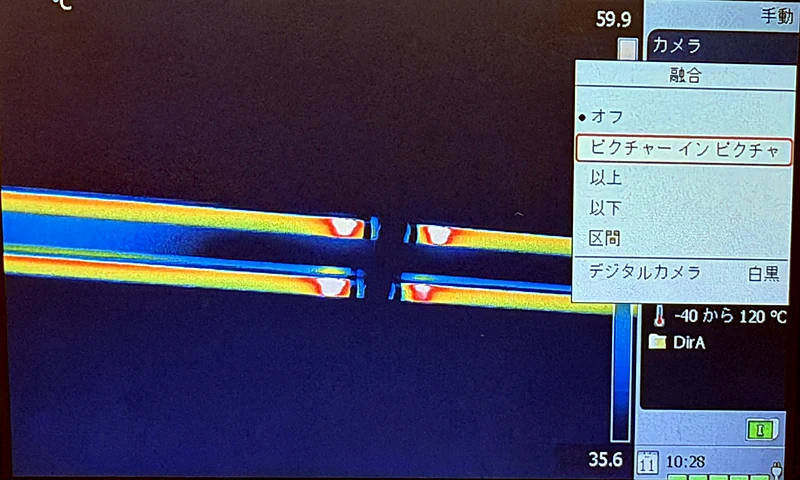

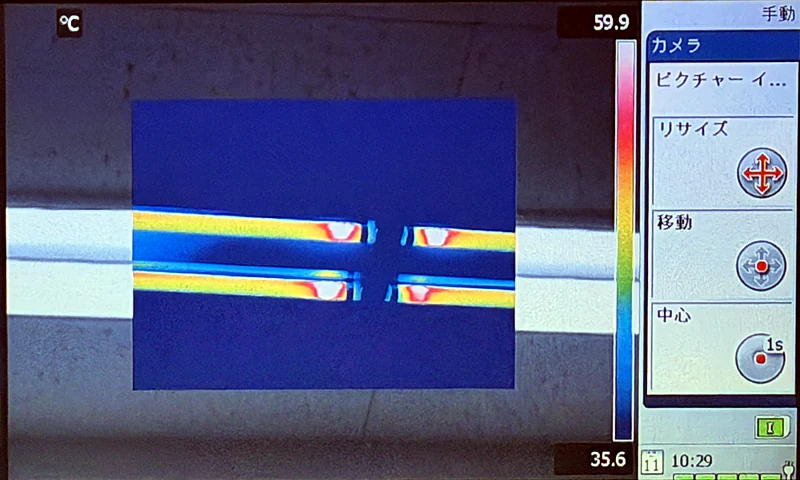

3. 表示された項目から希望の表示方法を選択し、ジョイスティックを押します。熱画像のみの表示に戻すときは「オフ」を選択します。

8. 測定の変更

1. 画面右側のツールボックスが表示されていない場合は、［モード］ボタンを押してモードセレクタを表示し、「カメラ」を選択してジョイスティックを押します。
2. ジョイスティックを左右に動かして、ツールボックスの測定のタブ（左から2番目）を開きます。

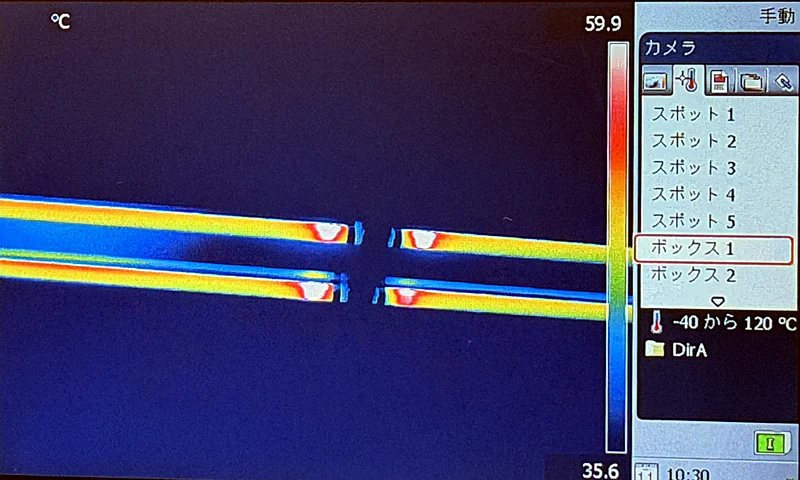

3. 使用する測定ツール（スポット・ボックスなど）を選択し、ジョイスティックを押します。

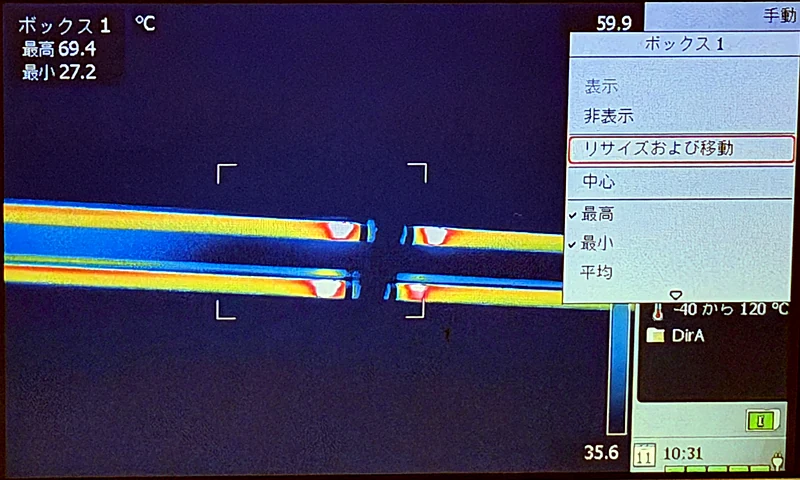

4. ボックスでは「最高」「最小」「平均」から、表示する項目を選択できます。「リサイズおよび移動」で、ボックスの大きさと位置を変更できます。

9. カラーパレットの変更

1. 画面右側のツールボックスが表示されていない場合は、［モード］ボタンを押してモードセレクタを表示し、「カメラ」を選択してジョイスティックを押します。

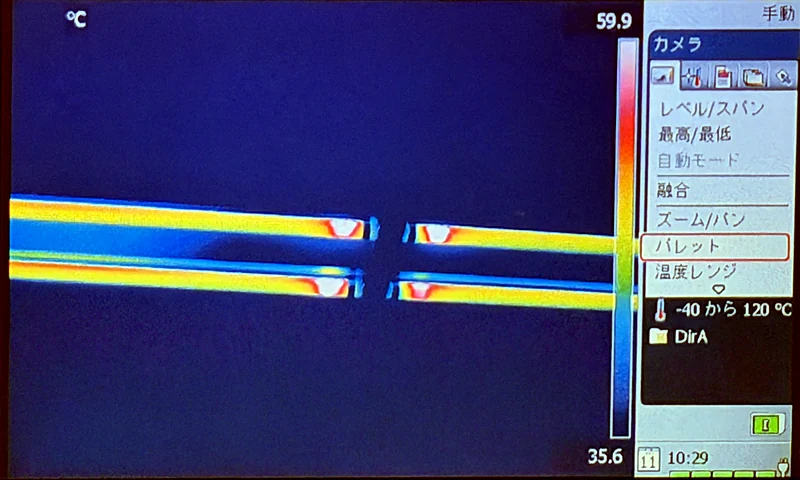

2. ツールボックスでジョイスティックを上下に動かして「パレット」を選択し、ジョイスティックを押します。

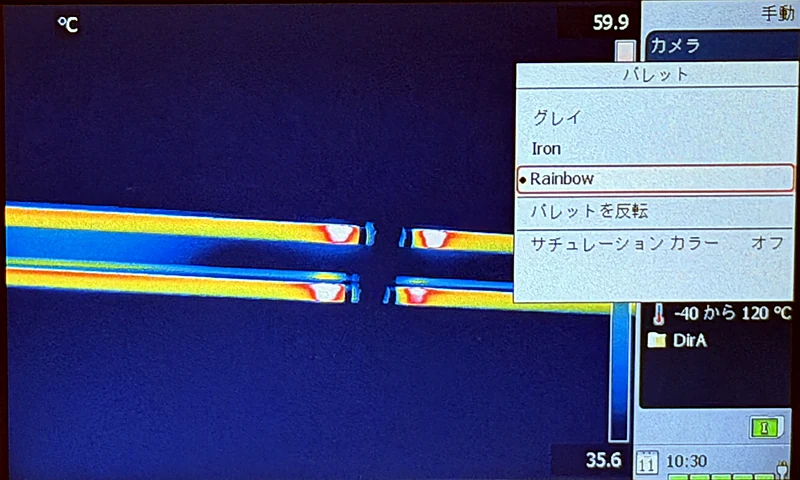

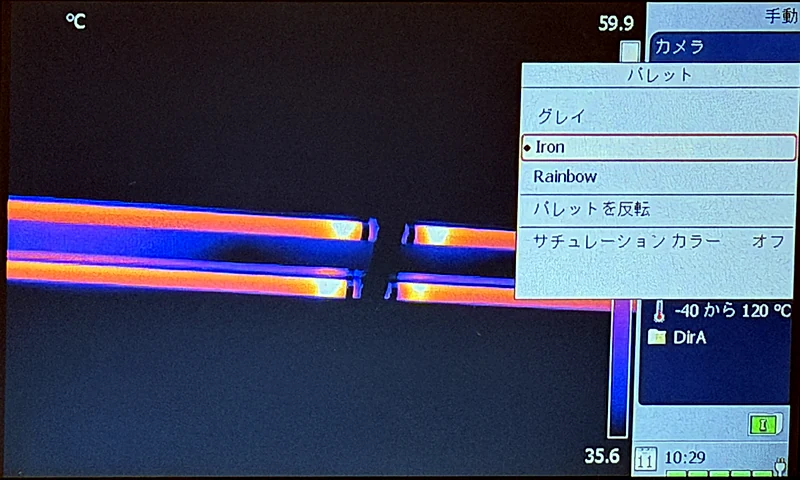

3. 「グレイ」「Iron」「Rainbow」から希望の色を選択し、ジョイスティックを押します。

10. 温度レンジの設定

1. 画面右側のツールボックスが表示されていない場合は、［モード］ボタンを押してモードセレクタを表示し、「カメラ」を選択してジョイスティックを押します。
2. ツールボックスでジョイスティックを上下に動かして「温度レンジ」を選択し、ジョイスティックを押します。
3. 測定する対象物の温度に合った温度レンジを選択し、［モード］ボタンを押して確定します。現在の温度レンジは、ツールボックスの下に表示されます。

11. 定期保存（インターバル保存）・ビデオ記録

定期保存（インターバル保存）

設定した時間間隔で、画像を自動的に保存します。カメラを三脚などで固定して使用してください。

1. ［モード］ボタンを押してモードセレクタを表示し、「プログラム」を選択してジョイスティックを押します。
2. 「セットアップ」を選択してジョイスティックを押し、保存の時間間隔（時間・分・秒）と、停止の方法（手動・カウンタ・タイマー）を設定します。
3. ［モード］ボタンを押して設定画面を閉じ、「開始」を選択してジョイスティックを押すと、定期保存が始まります。

ビデオ記録

1. ［モード］ボタンを押してモードセレクタを表示し、「ビデオ」を選択してジョイスティックを押します。
2. 使用するカメラ（IR＝赤外線カメラ／DC＝デジタルカメラ）を選択します。
3. 画面の記録ボタンを選択してジョイスティックを押すと、記録が始まります。停止ボタンを選択すると、記録が終わります。
