FLIR Si2 簡易取扱説明書

1. 安全上のご注意

取扱いについて

• 前面のマイクアレイに手を触れたり、異物を入れたりしないでください。音響画像が正しく生成されなくなるおそれがあります。
• 本体上部のヒートシンク（放熱部）をふさいだ状態で使用しないでください。
• 水濡れにご注意ください。防塵防滴構造ですが、雨中や散水のかかる場所での使用はお控えください。
• 落下防止のため、付属のネックストラップを取り付けてご使用ください。
• USBポートに機器を接続する際は、カメラの電源をオフにしてから行ってください。

2. バッテリーの装着と取外し

装着する

• バッテリーを正しい向きで、カメラのバッテリーケースに挿入します。
• カチッと音がするまで軽く押し込み、しっかりと閉めます。

取り外す

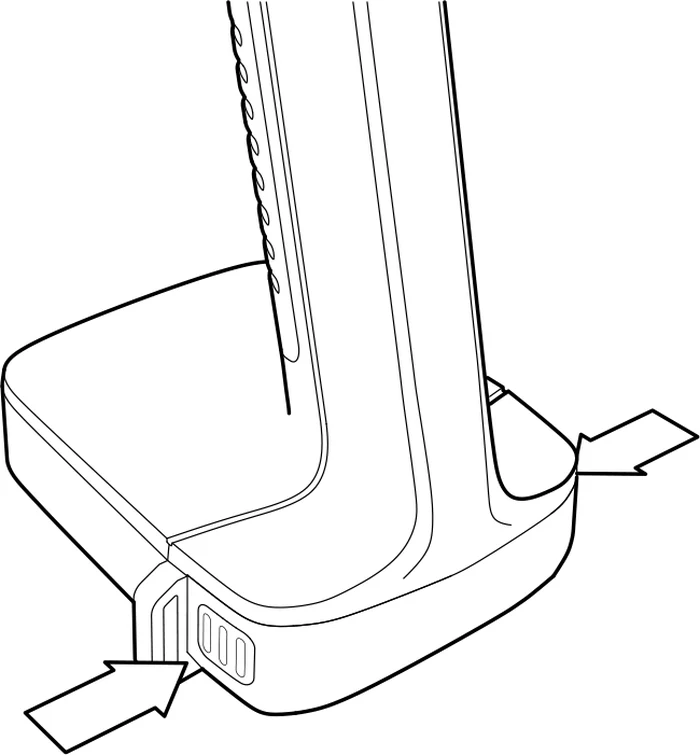

• カバーの両端を押しながら持ち上げると、カメラから外れます。

バッテリーは付属の充電器で充電します。予備バッテリーを1本お使いいただけますので、長時間の点検では交換しながらご使用ください。

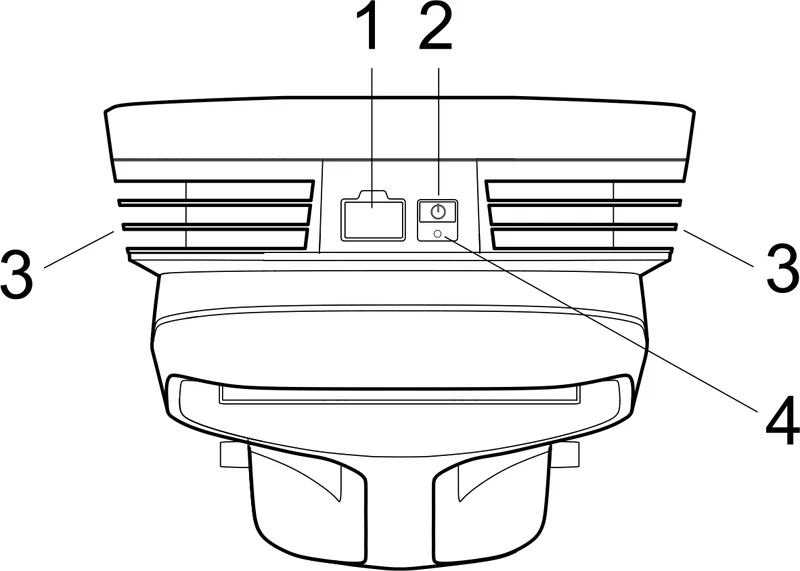

3. 電源ボタンとUSBポート

1. USBポートデータの転送や外部機器の接続に使用します。接続するときは、カメラの電源をオフにしてください。
2. オン／オフボタン一度押すと電源が入ります。長押しすると電源が切れます。
3. ヒートシンク内部の熱を逃がす部分です。ふさがないようにしてご使用ください。
4. 電源LED電源が入っているときに点灯します。

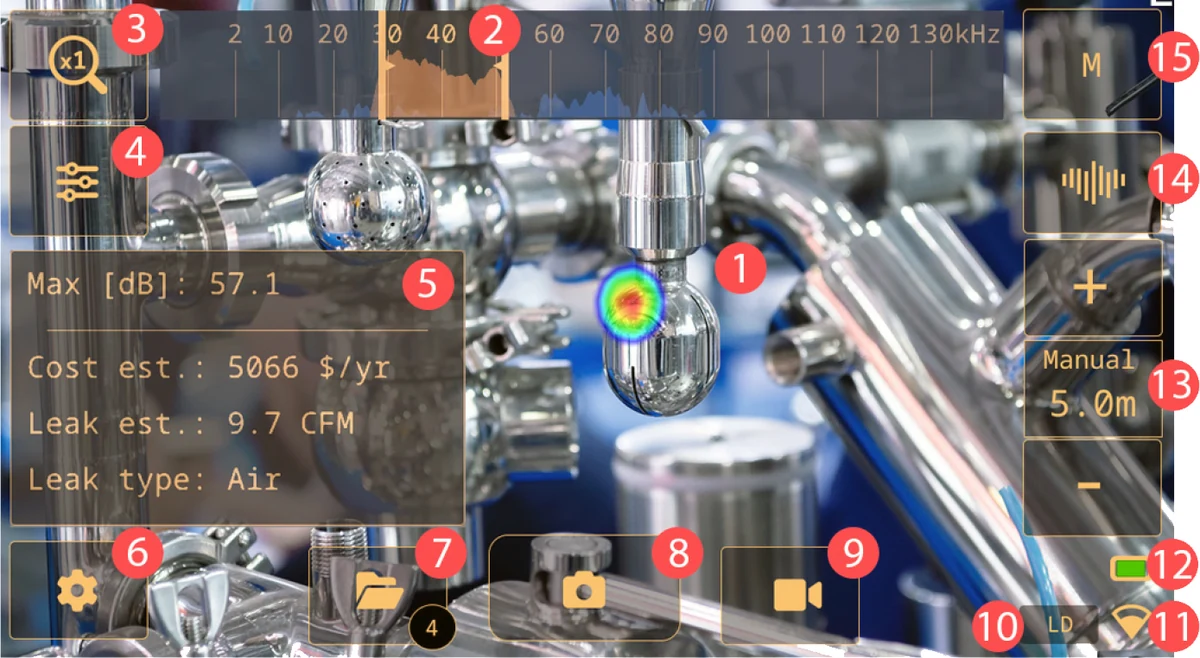

4. 画面の見方

1. 音響画像音の強さを色で表した画像です。可視画像に重ねて表示され、音源の位置が一目で分かります。
2. 周波数ビュー検出した音の周波数成分をグラフで表示します。どの周波数帯に音が集中しているかを確認できます。
3. ズームボタンタップするたびに1倍・2倍・8倍と切り替わります。画角を狭めて、目的の音源だけを見たいときに使用します。
4. クイックメニューボタンよく使う設定を開きます。モードの切り替えなどはここから行います。
5. 解析結果選択中のモードに応じた解析結果が表示されます。LDモードでは漏れ量と年間コストの試算、機械診断モードでは波高率や尖度が表示されます。
6. 設定ボタン言語・時刻・機器情報などの設定画面を開きます。
7. アーカイブボタン保存した画像・動画・解析結果を確認します。
8. スナップショットボタン表示中の画面を静止画として保存します。
9. 録画ボタン音響映像を動画として記録します。
10. 選択中のモード現在のモード（LD／PD／Mech）が表示されます。
11. Wi-FiインジケーターWi-Fi接続の状態を表示します。
12. バッテリーインジケーターバッテリー残量を表示します。
13. 距離設定測定対象までの距離です。自動と手動を切り替えられます（「6. 距離の設定」参照）。
14. 周波数ビューの切り替え画面上部の周波数表示をオン／オフします。
15. フィルターボタン検出に使う周波数帯を切り替えます（「7. フィルターの設定」参照）。

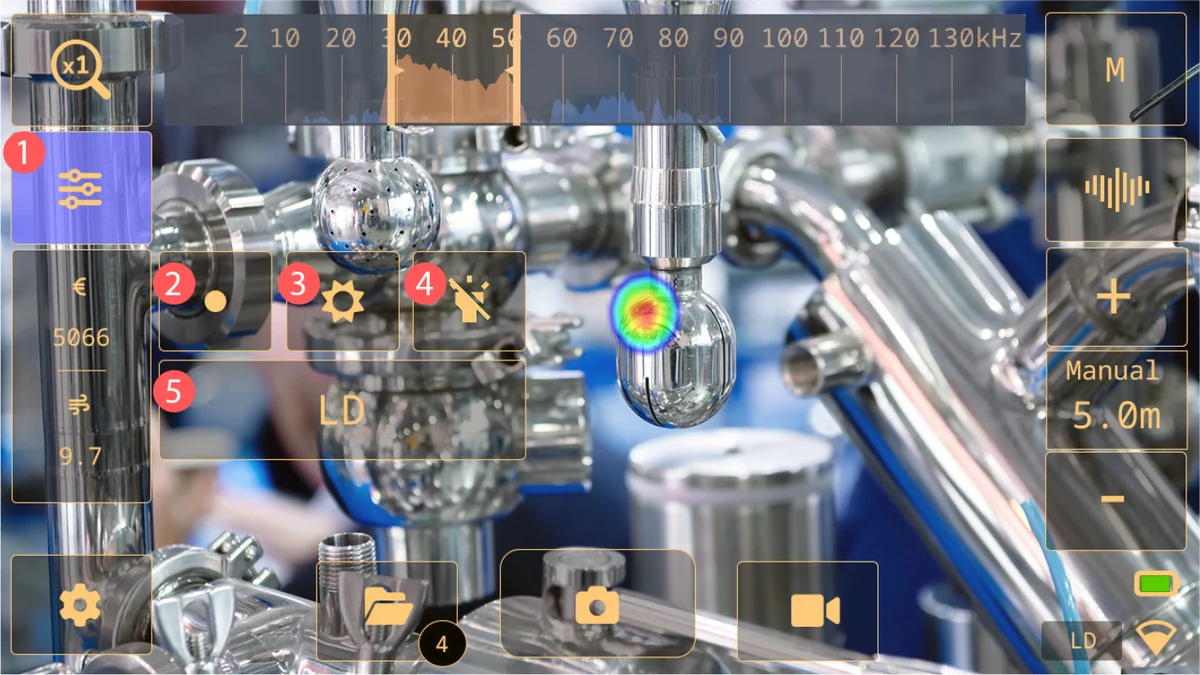

5. クイックメニュー

1. クイックメニューボタンタップするとメニューが開閉します。
2. ソースボタンシングルソースとマルチソースを切り替えます。
3. 明るさ切替ボタン画面の明るさを切り替えます。周囲が明るい屋外などで使用します。
4. ランプボタン内蔵のLEDランプを点灯・消灯します。暗所での作業に使用します。
5. モード選択ボタンタップするごとに、LD／PD／機械診断のモードが切り替わります。

6. 距離の設定

音の強さは対象から離れるほど弱くなります。カメラはその減衰を距離で補正して、漏れ量やコストの試算、部分放電の重大度評価を行います。距離の設定は、画面右側の［＋］［−］（「4. 画面の見方」の13番）で行います。

手動設定に切り替える

中央の距離ボタンをタップすると、自動設定と手動設定が切り替わります。手動設定では、次の距離から選択します。

0.5m ／ 1.0m ／ 2.0m ／ 5.0m ／ 10.0m ／ 25.0m ／ 50.0m ／ 100.0m ／ 200.0m

7. フィルター（周波数帯）の設定

フィルターは、検出に使う周波数帯を制限して、背景ノイズの影響を抑えるための機能です。画面右上のフィルターボタン（「4. 画面の見方」の15番）をタップするたびに、フィルターが順に切り替わります。

マニュアル（M）での操作方法

1. 画面上部の周波数ビューで、表示されるバーの左右の端をドラッグして、検出したい範囲（例：40〜80kHz）を指定します。
2. バーの中央部分をドラッグすると、指定した帯域全体を左右にスライドできます。
3. グラフ部分をタップすると数値入力画面が表示され、下限値・上限値を直接入力することもできます。

8. 漏れの検出（LDモード）

圧縮空気やガスが漏れると、人の耳では聞き取れない高い周波数の音が発生します。本機はその音を捉えて画像化し、漏れの位置を離れた場所から特定します。

操作の手順

1. クイックメニューから LDモード を選択します。
2. フィルターは自動のまま使用します。
3. 最初はマルチソースで広い範囲をスキャンし、音源を探します。
4. 気になる音源が見つかったら、シングルソースに切り替えて詳しく確認します。
5. 距離の表示がダッシュ（−）になっている場合や、対象までの距離が分かっている場合は、手動で距離を合わせます。
6. スナップショットボタンで画像を保存します。

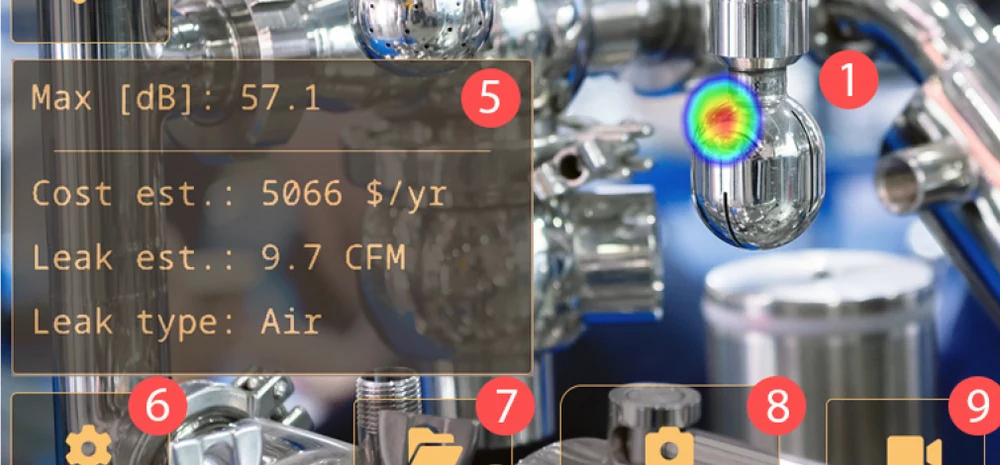

解析結果の見方

1. Max [dB]（音圧レベル）検出した音の強さです。数値が大きいほど漏れが大きいことを示します。
2. Leak est.（漏れ量の推定値）推定される漏れの流量です。
3. Cost est.（コストの試算）その漏れを放置した場合の年間の損失コストの目安です。
4. Leak type（漏れの種類）検出した気体の種類が表示されます。

9. 部分放電の検出（PDモード）

電気設備に不具合が生じ始めると、最初の兆候のひとつとして音が発生します。本機は部分放電が発する高い周波数の音に着目し、背景ノイズを除去することで、その音源が部分放電である可能性が高いかどうかを判断します。

操作の手順

1. クイックメニューから PDモード を選択します。
2. フィルターは自動のまま使用します。
3. 最初はマルチソースで広い範囲をスキャンします。
4. 気になる音源が見つかったら、シングルソースに切り替えます。

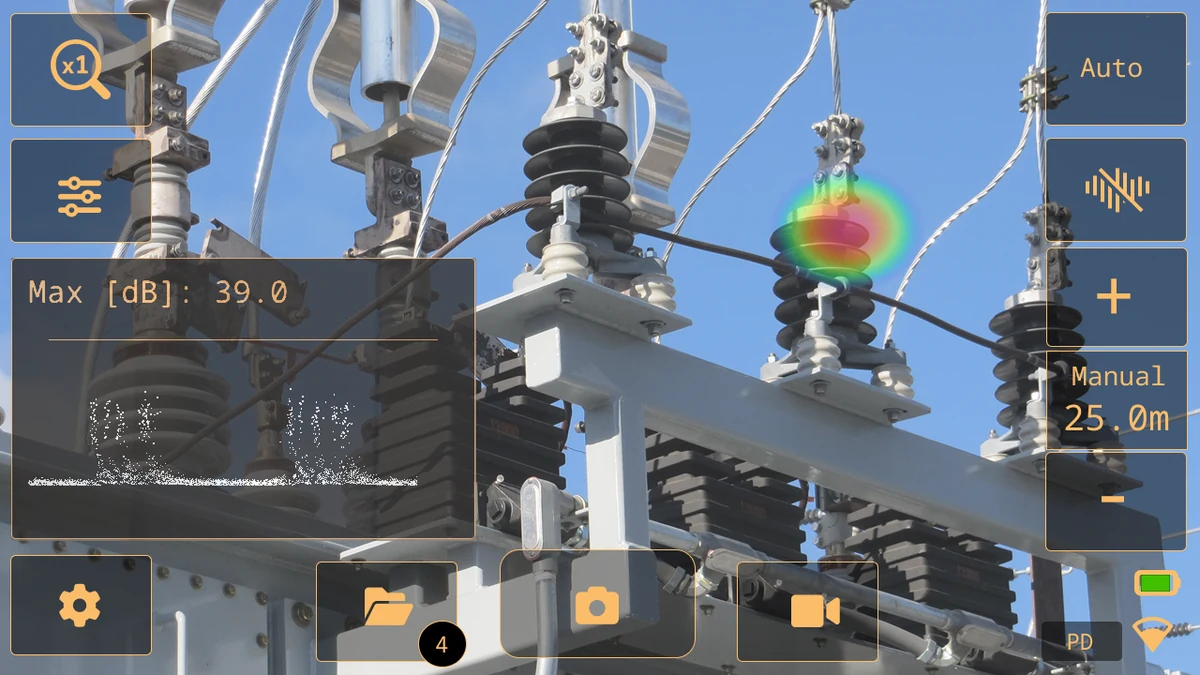

5. 部分放電の可能性が検出されると、解析結果にPRPD（位相分解部分放電）パターンが表示されます。
6. スナップショットボタンをタップし、［距離］［電圧］［コンポーネント］を入力してから、部分放電解析ボタンをタップします。

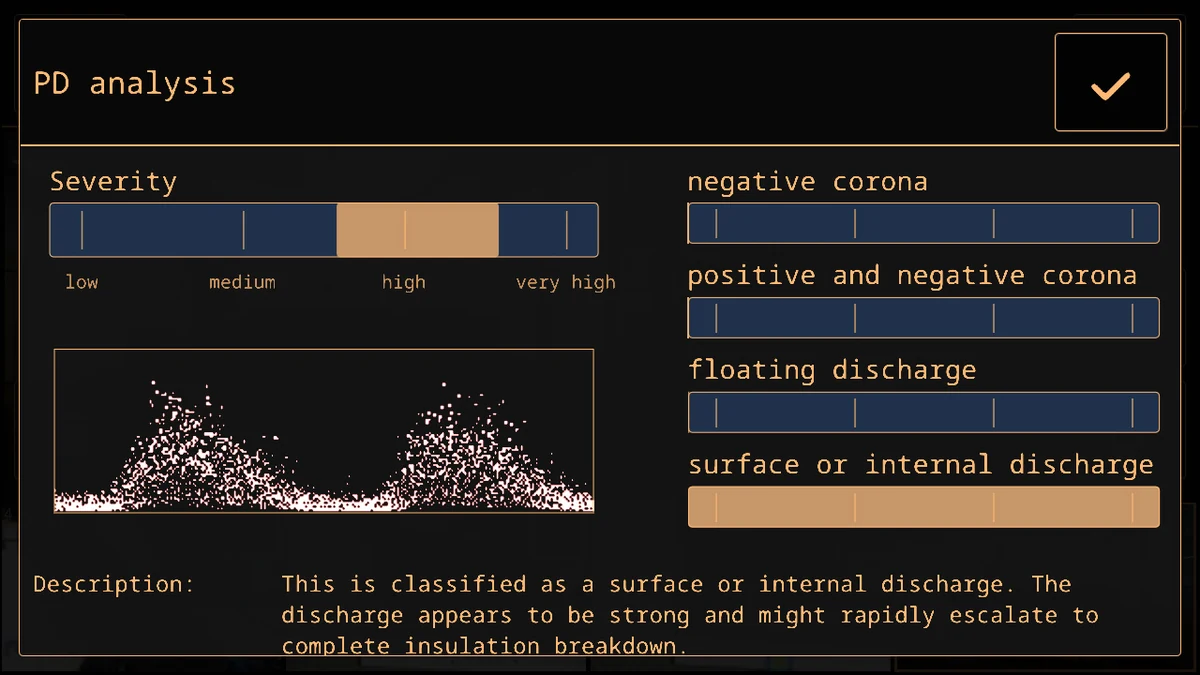

解析結果の見方

1. PRPDパターングラフの各点が、放電によって生じたイベントに対応します。部分放電のタイプごとに特有のパターンが現れます。
2. 部分放電のタイプ陰性コロナ／陽性コロナおよび陰性コロナ／浮遊放電／表面放電または内部放電に分類されます。カラーバーの長さは、そのタイプであることの確からしさを示します。複数のバーの長さが近い場合は、タイプが特定できていないことを示します。
3. 重大度評価検出した部分放電の推定される重大度を示します。説明欄には放電のタイプが、提案欄には取るべき対応の目安が表示されます。

10. 機械的不具合の検出（機械診断モード）

潤滑が不足していたり、不具合が発生しつつあったりするベアリングは、過度な音を発し始めます。本機は周囲よりも音の大きいベアリングを検出し、非接触で状態の悪い箇所を特定します。

操作の手順

1. クイックメニューから 機械診断モード を選択します。
2. フィルターを［標準］［高］［超］、または［M］に切り替えます。機械診断モードでは自動フィルターを使用できません。
3. 最初はマルチソースで広い範囲をスキャンします。
4. 気になる音源が見つかったら、シングルソースに切り替えます。

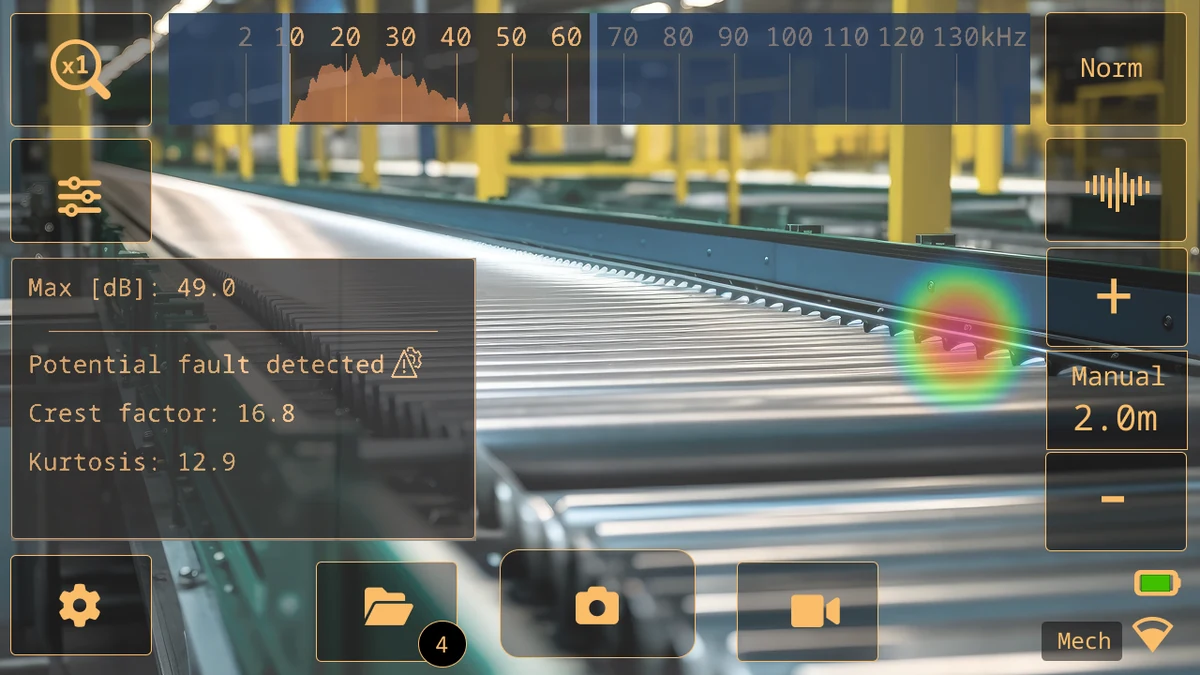

5. 不具合の可能性が検出されると、画面に［MSI：潜在的不具合を検出］と表示されます。

解析結果の見方

1. MSI（機械的重大度表示）音波の解析により、機械部品の動作の不均一さや摩擦の兆候を検出します。不具合の発生や潤滑不足を示していることが多くあります。
2. SPL（音圧レベル）音の強さの測定値です。状態の悪いベアリングは、良好なものより大幅に高い値になります。
3. 波高率信号のピーク振幅と実効値の比です。正常なベアリングでは通常5前後です。
4. 尖度音響信号のサンプル分布の測定値です。不具合のないベアリングでは0前後になります。

11. 画像・動画の保存

1. 静止画
   スナップショットボタン（「4. 画面の見方」の8番）をタップすると、プレビュー画面が表示されます。［保存］をタップすると保存されます。
   プレビュー画面で［変更］をタップすると、コメントの入力や設定の変更ができます。入力した内容は画像と一緒に記録されます。
2. 動画
   録画ボタン（同9番）をタップすると録画を開始し、停止ボタンをタップすると終了します。静止画と同じくプレビュー画面が表示されますので、［保存］をタップしてください。
3. 確認する
   アーカイブボタン（同7番）をタップすると、保存したデータを一覧で確認できます。画面下部を左右になぞるとサムネイルを送ることができ、タップすると詳細が表示されます。

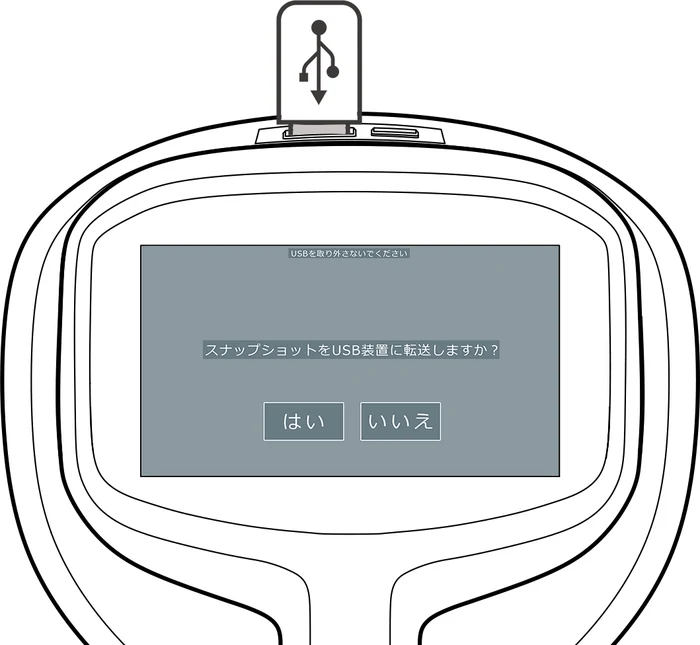

12. データの取り込み

1. カメラ上部にあるUSBポートのカバーを開けます。
2. 付属のUSBメモリーを差し込みます。カメラの画面にダイアログが表示されます。
3. ダイアログの［はい］をタップすると、転送が始まります。
4. 転送中は進行状況バーが表示されます。バーが消えるまで、USBメモリーを抜かないでください。
