FLIR Ex Pro シリーズ
簡易取扱説明書

1. 安全上のご注意

取扱いについて

• 持ち運ぶ際は、必ずレンズキャップを閉めてください。
• レンズには直接触れたり、水に濡らしたりしないでください。

2. バッテリーの充電・装着と取外し

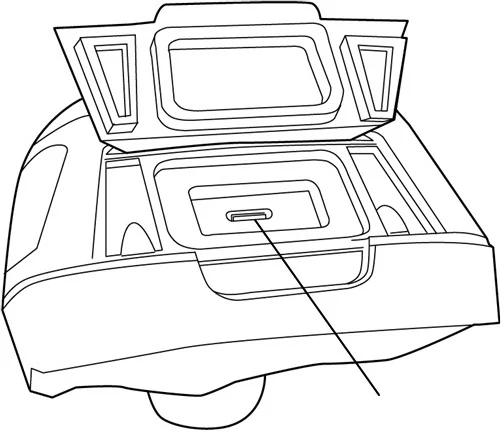

バッテリーの充電

カメラ上部のUSBポートに電源アダプターを接続して充電します。

充電ハブについて
充電ハブを使用すると、バッテリーのみで充電できます。FLIR E8 Pro には標準で同梱されていますが、E5 Pro・E6 Pro はオプション対応です。

バッテリーの装着と取外し

装着する

• バッテリーを正しい向きで、カメラのバッテリーケースに挿入します。
• カチッと音がするまで軽く押して、しっかりと閉めます。

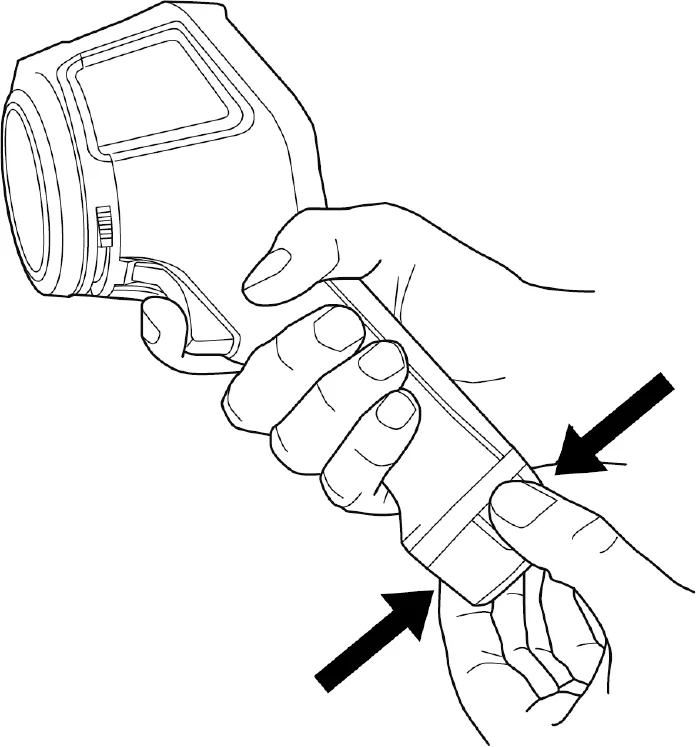

取り外す

• バッテリーカバーの両端を押しながら持ち上げると、カメラから外れます。

3. 各部の名称と機能

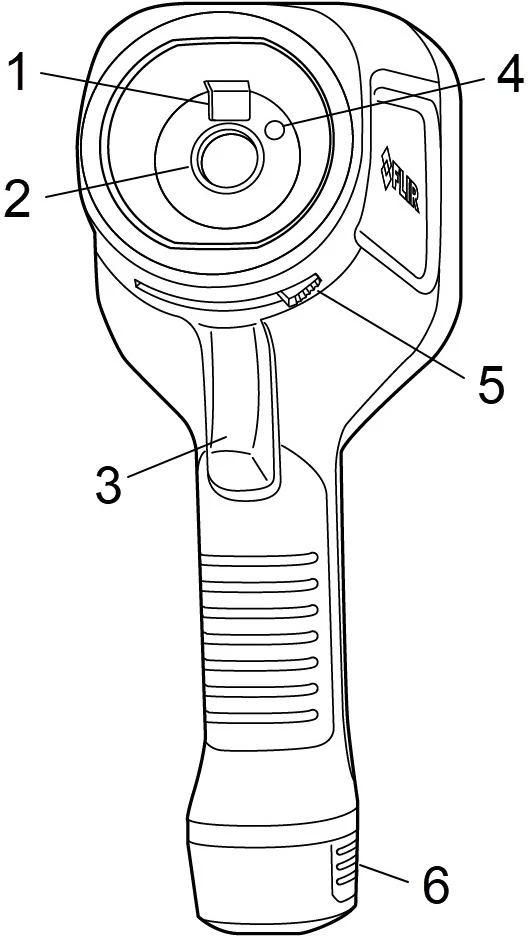

前面・側面

1. デジタルカメラ可視画像の撮影に使用します。
2. 赤外線レンズ熱画像（サーモグラフィ）を撮影するためのレンズです。
3. 画像保存用トリガー撮影した画像を保存するためのボタンです。
4. カメラライト暗所での可視画像撮影を補助するライトです。
5. レンズキャップ開閉レバー赤外線レンズのキャップを開閉するためのレバーです。
6. バッテリー本体の電源供給に使用します。取り外し・交換が可能です。

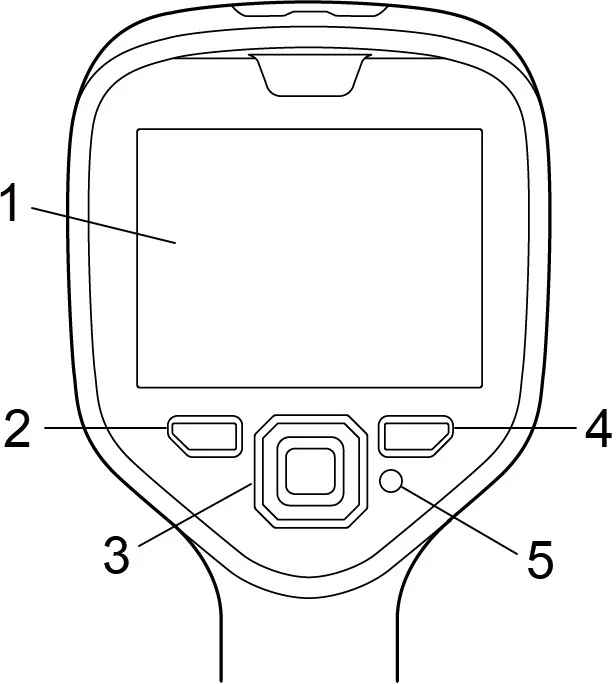

背面

1. タッチスクリーン画面をタッチして操作するディスプレイです。画像の表示や設定の変更を行います。
2. アーカイブボタン保存したデータを確認するためのボタンです。
3. ナビゲーションパッド画面上でのメニュー選択やスクロールを行うための操作パッドです。
4. 戻るボタン前の画面に戻るためのボタンです。
5. オン／オフボタンカメラの電源を入れたり切ったりするためのボタンです。

4. 画像の保存方法

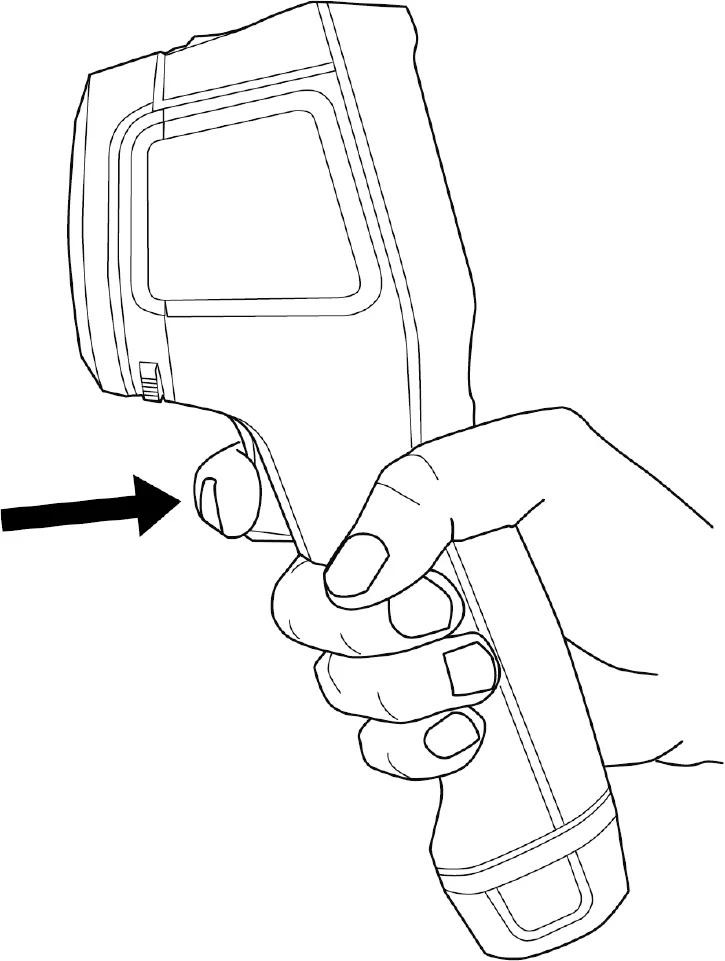

1. 撮影
   本体のトリガー（シャッターボタン）を引くと、赤外線画像を撮影できます。
2. 保存形式
   撮影された画像は .jpg 形式で保存されます。
3. 保存先
   画像は本体内蔵メモリに保存され、USBケーブルを使ってパソコンへ転送できます。

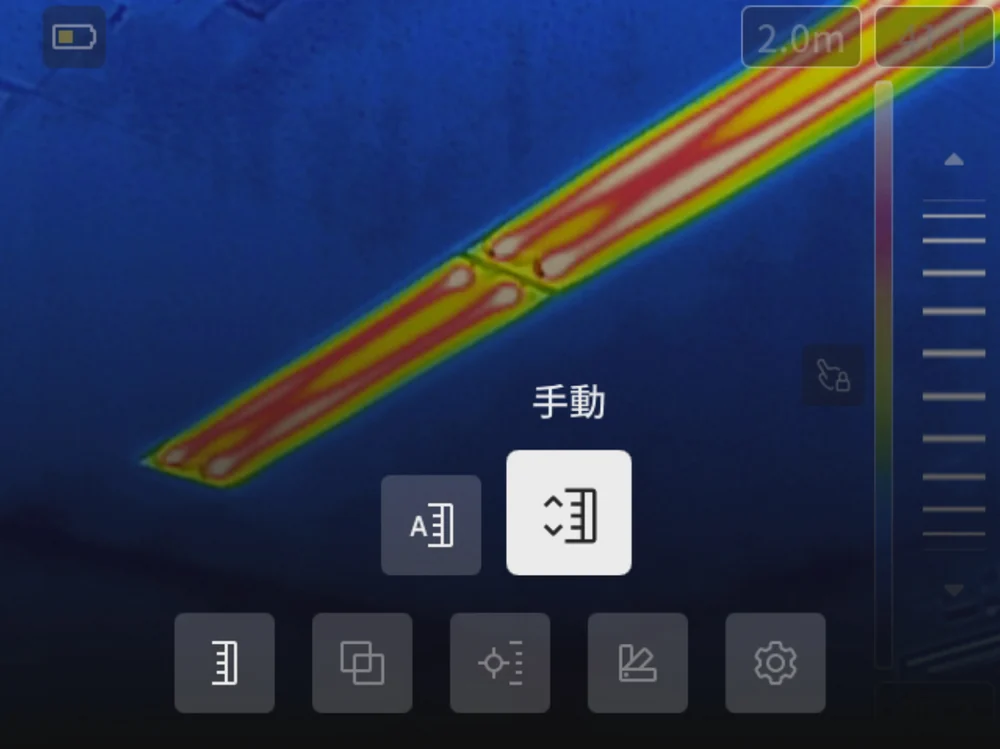

5. 温度スケールの変更

1. ナビゲーションパッドを押すか、液晶画面内のメニューボタンをタッチすると、メニュー画面が表示されます。
2. ナビゲーションパッドを操作するか、画面をタッチして「温度スケール」を開き、自動モードまたは手動モードを選択してください。

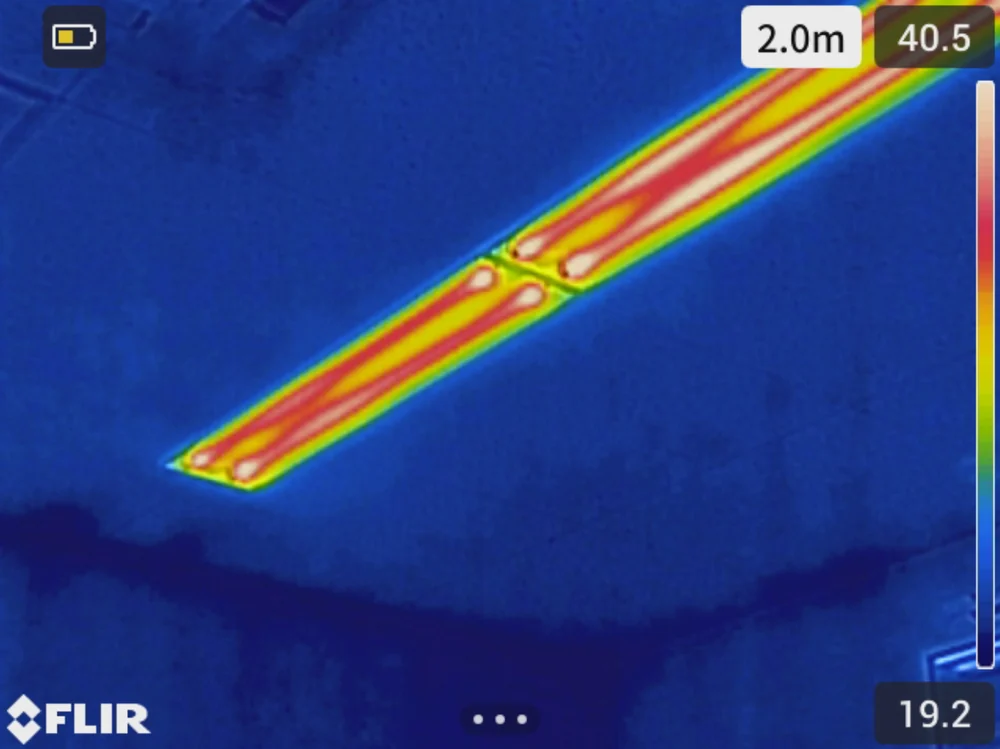

自動モードでは部屋全体の温度分布が見やすく表示されます。手動モードでは、蛍光灯内の発熱箇所が見やすくなるように、ユーザー自身で温度スケールを調整できます。

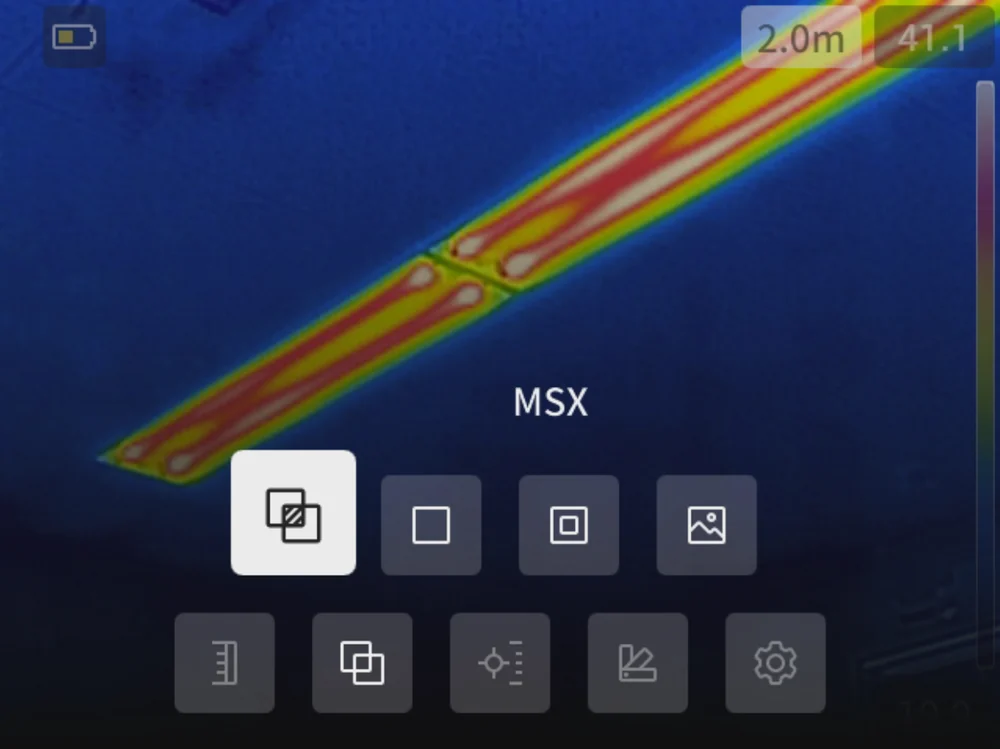

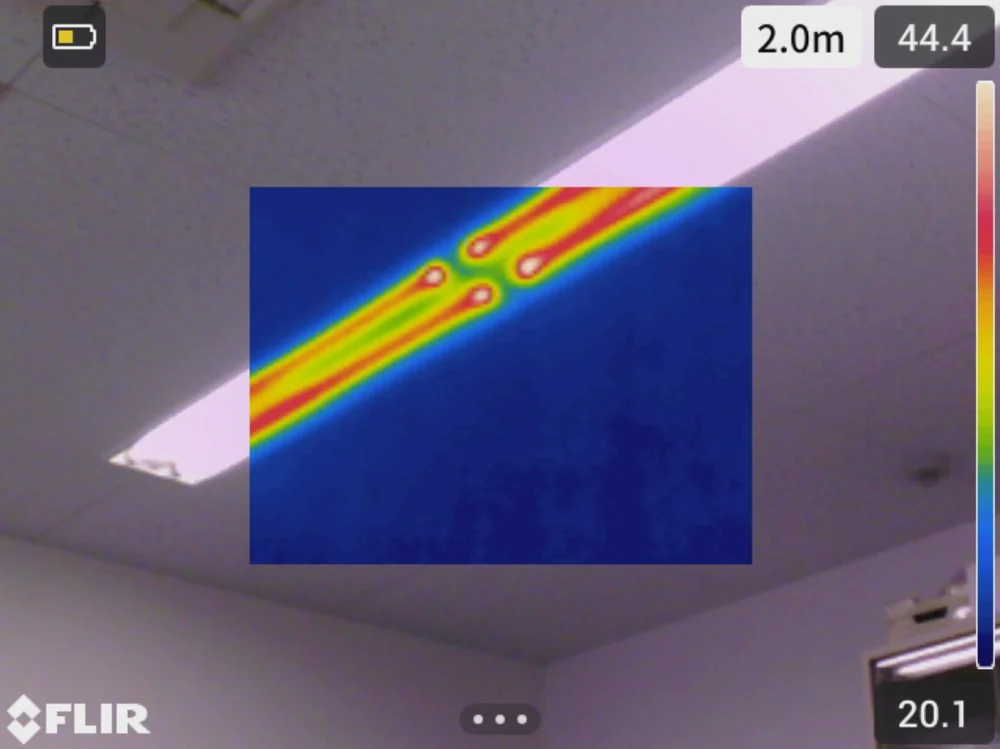

6. イメージモードの変更

1. ナビゲーションパッドを押すか、液晶画面内のメニューボタンをタッチすると、メニュー画面が表示されます。
2. ナビゲーションパッドを操作するか、画面をタッチして「イメージモード」を開き、表示されたモードの中から希望の表示方法を選択してください。

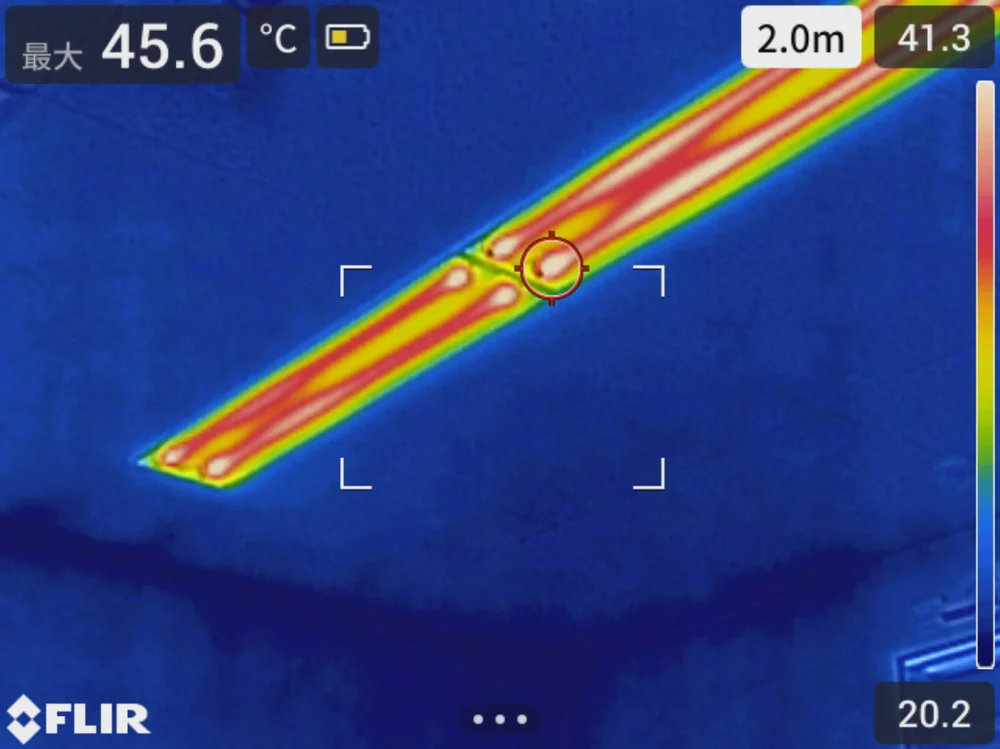

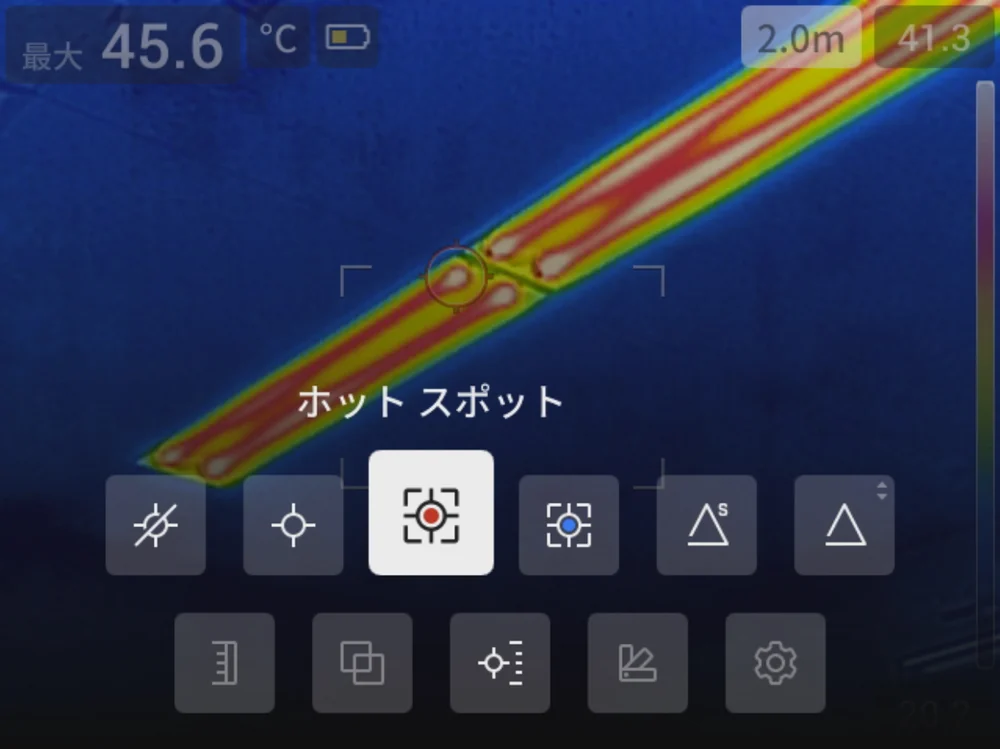

7. 測定の変更

1. ナビゲーションパッドを押すか、液晶画面内のメニューボタンをタッチすると、メニュー画面が表示されます。
2. ナビゲーションパッドを操作するか、画面をタッチして「測定」を開き、表示されたモードから希望の測定方法を選択してください。

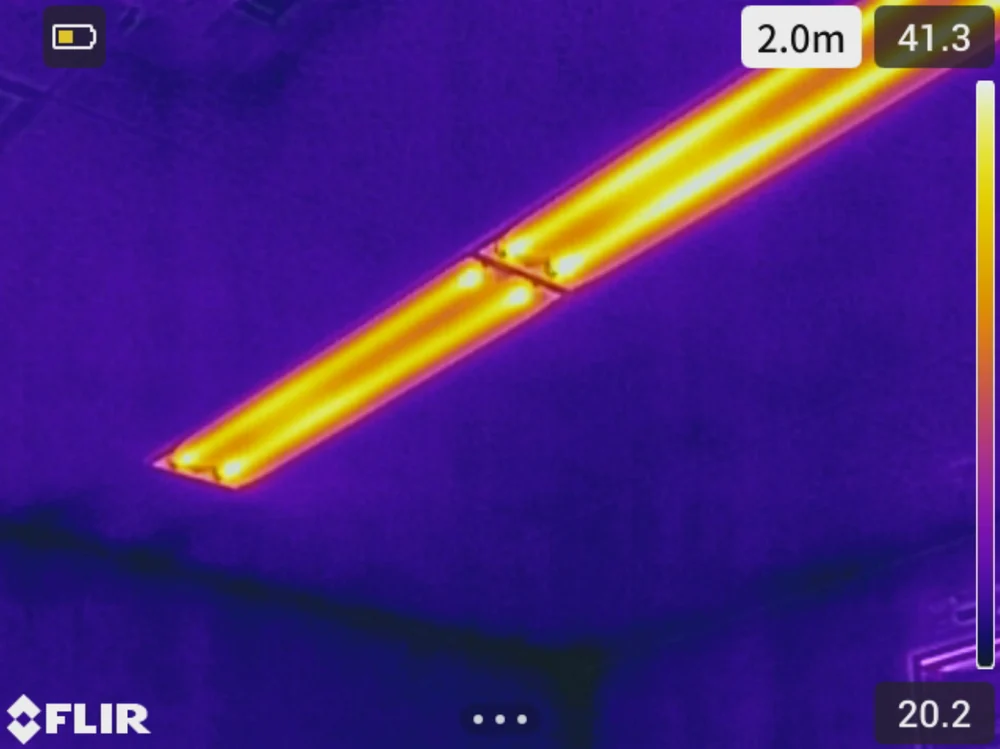

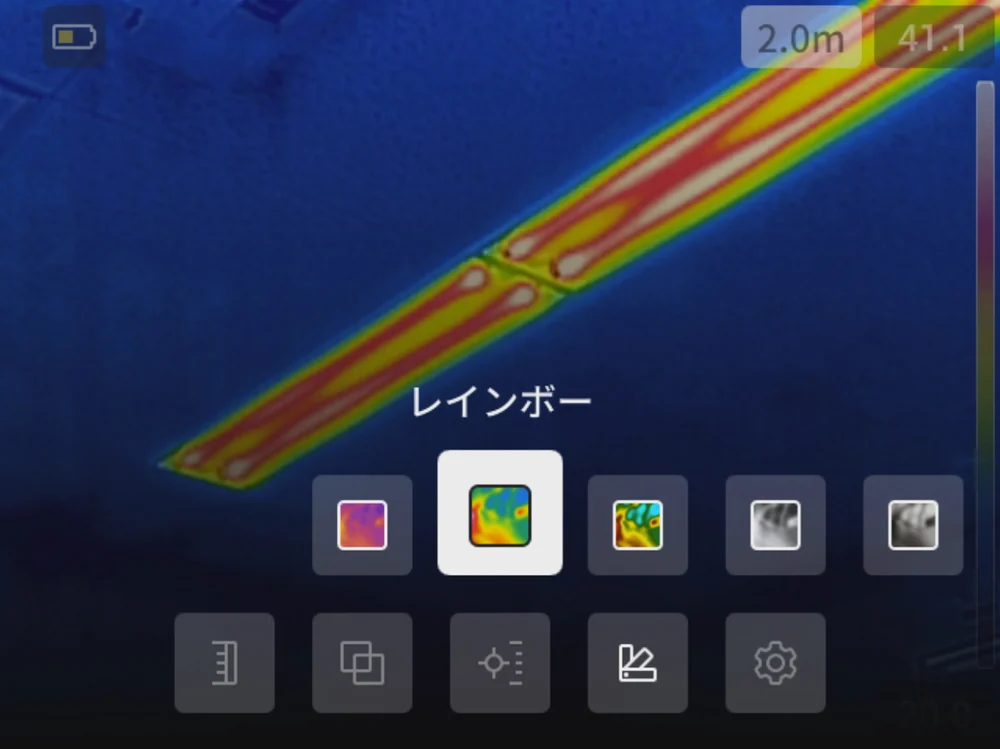

8. カラーパレットの変更

1. ナビゲーションパッドを押すか、液晶画面内のメニューボタンをタッチすると、メニュー画面が表示されます。
2. ナビゲーションパッドを操作するか、画面をタッチして「カラー」を開き、表示されたカラーパレットから希望の色を選択してください。

9. パソコンへのデータ取り込み

1. USBケーブルを接続する
   USB-Cケーブルを使用し、カメラとパソコンを接続します。
2. カメラの電源を入れる
   カメラの電源をオンにすると、自動的にパソコンに認識されます。Windowsのエクスプローラーに、リムーバブルディスクとして表示されます。
