FLIR Ex 簡易取扱説明書

1. 安全上のご注意

取扱いについて

• 持ち運ぶ際は、必ずレンズキャップを閉めてください。
• レンズには直接触れたり、水に濡らしたりしないでください。

2. バッテリーの充電・装着と取外し

バッテリーの充電

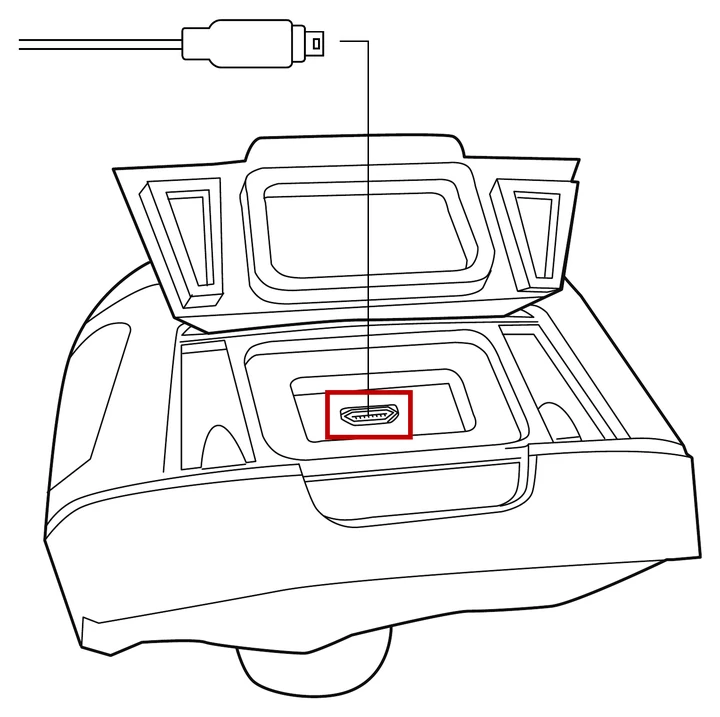

カメラ上部のカバーを開け、USBコネクタに付属の電源アダプターを接続して、電源アダプターをコンセントに差し込みます。バッテリーが空の状態から、約2時間で充電が完了します。

スタンドアロンバッテリー充電器について（※E8のみ）
E8に付属のスタンドアロンバッテリー充電器を使用すると、バッテリー単体で充電できます。充電中は青色のLEDが点滅し、充電が完了すると青色の点灯に変わります。

バッテリーの装着と取外し

装着する

• バッテリーを正しい向きで、グリップの下からしっかりと差し込みます。

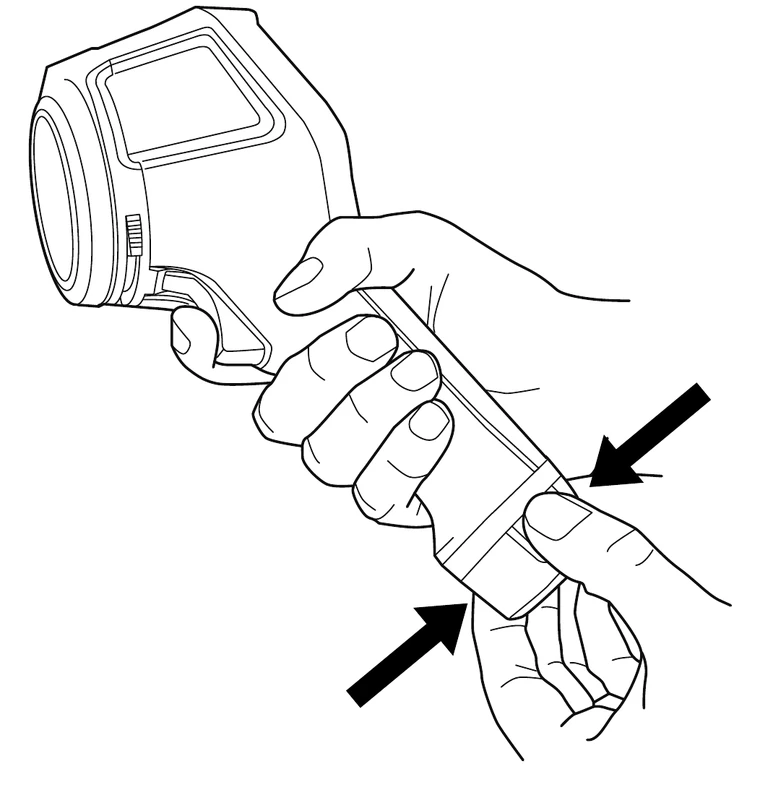

取り外す

• カメラの電源をオフにします。
• バッテリーの両側を押しながら、グリップから引き抜きます。

3. 各部の名称と機能

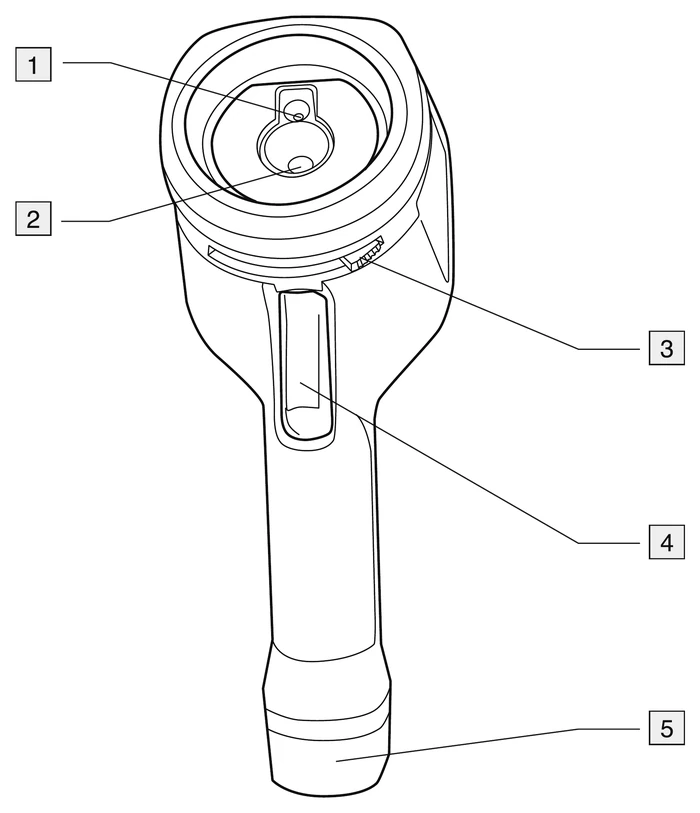

前面

1. デジタルカメラ可視画像の撮影に使用します。
2. 赤外線レンズ熱画像（サーモグラフィ）を撮影するためのレンズです。
3. レンズキャップ開閉レバー赤外線レンズのキャップを開閉するためのレバーです。
4. 画像保存用トリガー引くと画像を保存します。
5. バッテリー本体の電源供給に使用します。取り外し・交換が可能です。

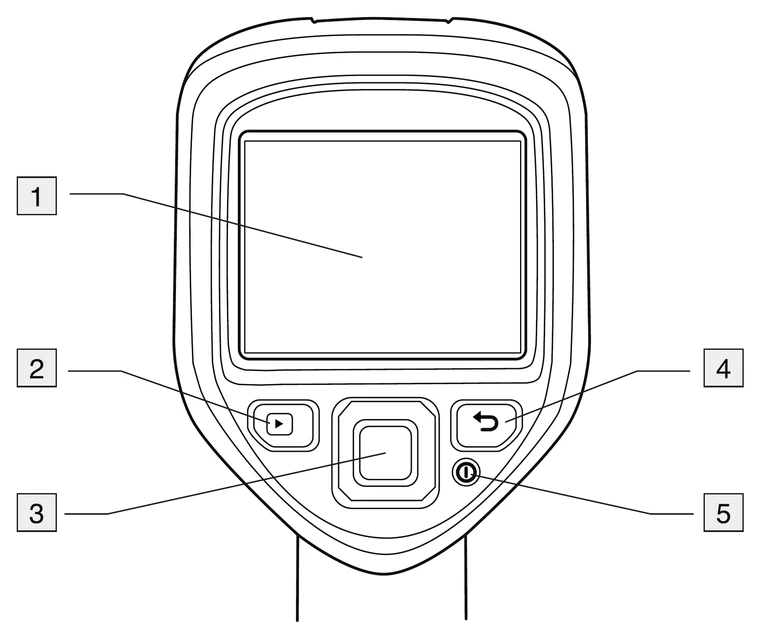

背面

1. 画面熱画像やメニューを表示するディスプレイです。
2. アーカイブボタン保存したデータを確認するためのボタンです。
3. ナビゲーションパッド上下左右でメニューを移動し、中央を押して決定します。
4. キャンセルボタン選択を取り消して、前の画面に戻ります。
5. オン／オフボタン押すと電源が入ります。電源を切るときは、10秒以上押し続けます。

4. 画像の保存方法

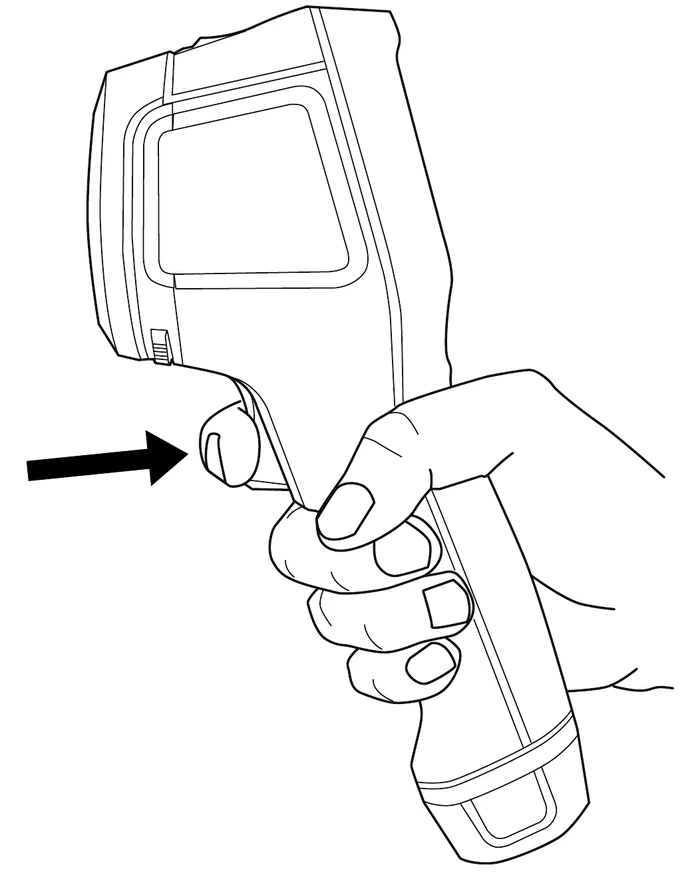

1. 撮影
   本体のトリガーを引くと、画像が保存されます。
2. 保存形式
   撮影された画像は .jpg 形式で保存されます。
3. 保存先
   画像は本体内蔵メモリに保存され、USBケーブルを使ってパソコンへ転送できます。

5. 温度スケールの変更

1. ナビゲーションパッドの中央を押すと、画面下にツールバーが表示されます。
2. ナビゲーションパッドの左右で「温度スケール」を選択して中央を押し、自動または手動を選択してください。

自動では部屋全体の温度分布が見やすく表示されます。手動では、蛍光灯内の発熱箇所が見やすくなるように、ユーザー自身で温度スケールを調整できます。

6. イメージモードの変更

1. ナビゲーションパッドの中央を押すと、画面下にツールバーが表示されます。
2. ナビゲーションパッドの左右で「イメージモード」を選択して中央を押し、表示されたモードの中から希望の表示方法を選択してください。

7. 測定の変更

1. ナビゲーションパッドの中央を押すと、画面下にツールバーが表示されます。
2. ナビゲーションパッドの左右で「測定」を選択して中央を押し、表示されたモードから希望の測定方法を選択してください。

8. カラーパレットの変更

1. ナビゲーションパッドの中央を押すと、画面下にツールバーが表示されます。
2. ナビゲーションパッドの左右で「カラー」を選択して中央を押し、表示されたカラーパレットから希望の色を選択してください。

9. パソコンへのデータ取り込み

1. USBケーブルを接続する
   USB mini-Bケーブルを使用し、カメラとパソコンを接続します。
2. カメラの電源を入れる
   カメラの電源をオンにすると、自動的にパソコンに認識されます。Windowsのエクスプローラーに、リムーバブルディスクとして表示されます。
