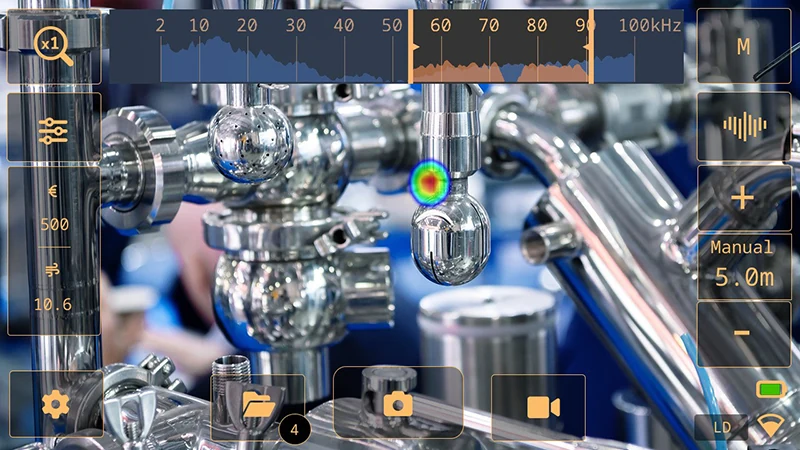

FLIR Si1-LD JP 簡易取扱説明書です。圧縮空気の漏れ検出用の音響イメージングカメラ（音検知カメラ）FLIR Si1-LD JP の基本的な操作方法をご案内しています。ご使用の前に、必ずお読みください。詳細な機能については、製品に付属の取扱説明書をご覧ください。

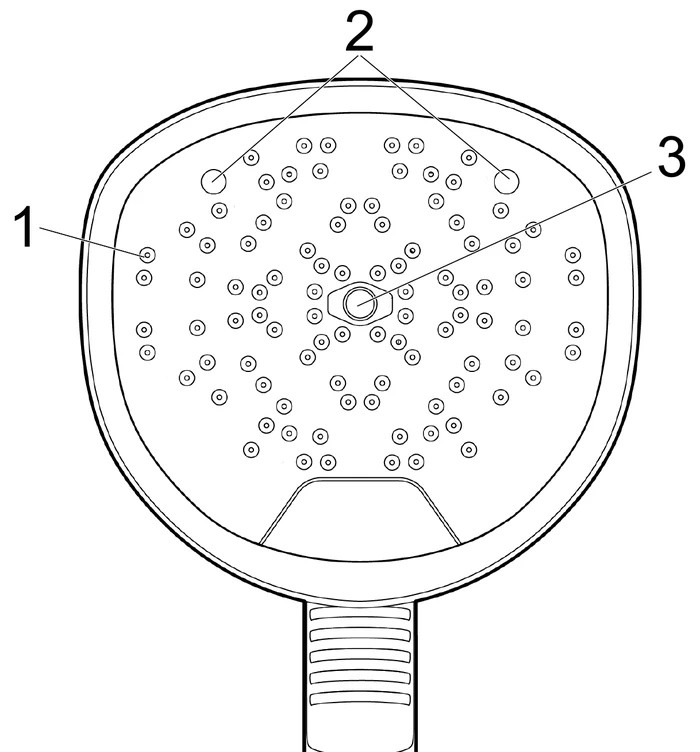

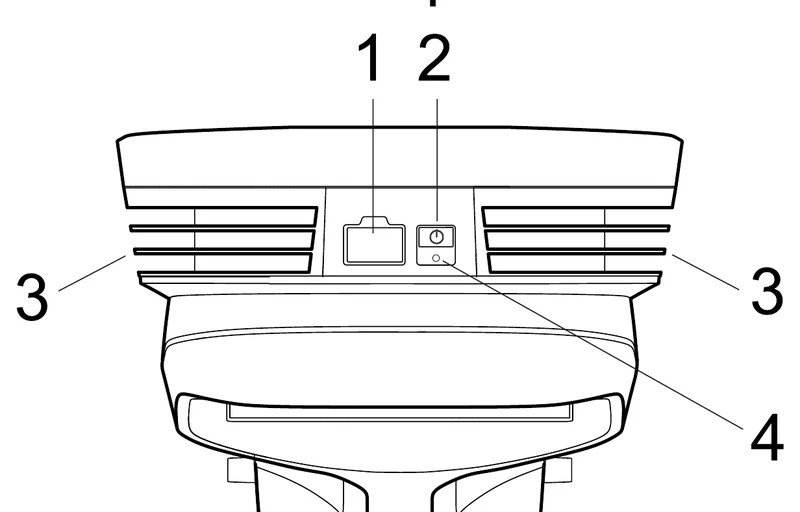

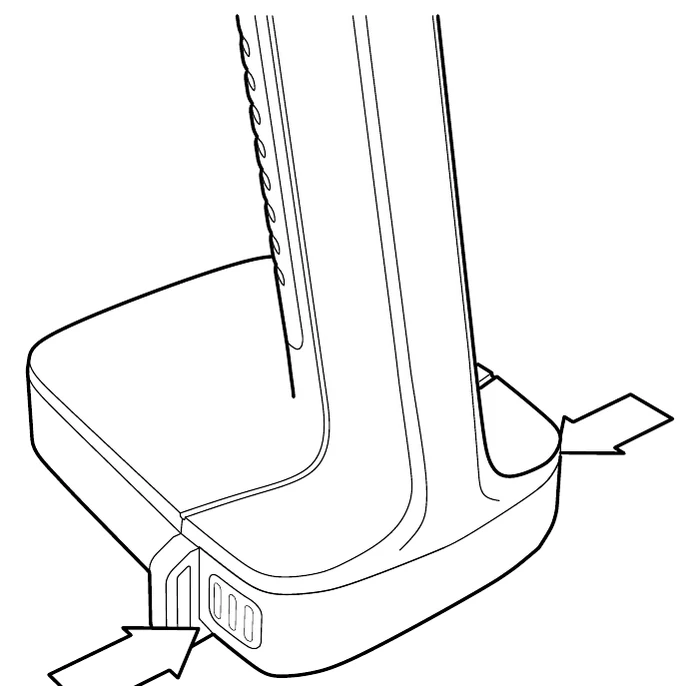

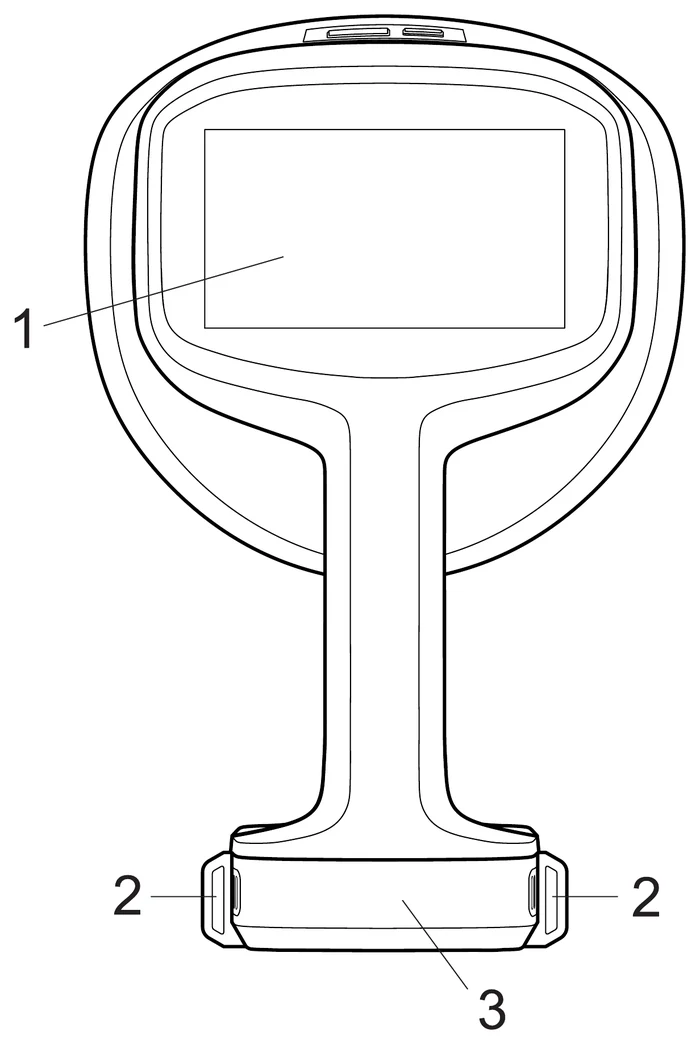

装着する
取り外す
充電器のランプについて
バッテリーを入れると、赤と緑の点滅が始まります。充電中は黄色の点灯、充電が完了すると緑色の点灯に変わります。満充電までの目安は約2時間です。
赤の点滅が続く場合は、異常または温度が範囲外であることを示しています。
バッテリー本体のインジケーターボタンを押すと、残量を4段階のランプで確認できます。カメラの画面上のバッテリー表示は、残量が少なくなると緑から橙・赤へと変化し、赤の点滅で充電が必要なことを知らせます。
シングルソースとマルチソースの使い分け
広い範囲を見て回るときはマルチソースにすると、複数の音源を同時に表示できます。気になる箇所が見つかったら、シングルソースに切り替えて詳しく確認してください。
マルチソースでは、最も強い音源に十字のマークが付きます。解析結果が表示されるのは、この最も強い音源だけです。
強い音源のそばで弱い音源を探すときは
強い音源がカメラの視野から完全に外れるように、カメラを動かすか向きを変えてください。ズームボタンで視野を狭めるのも有効です。

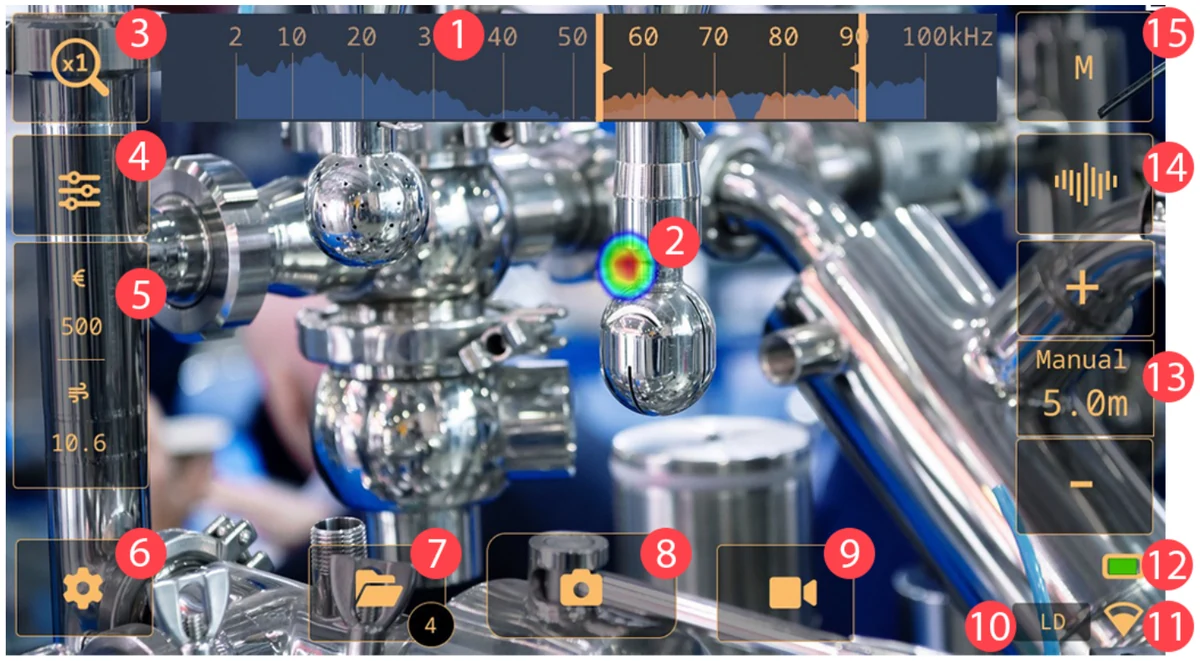

音の強さは対象から離れるほど弱くなります。カメラはその減衰を距離で補正して、漏れの大きさとコストを試算します。距離の設定は、画面右側の［＋］［−］（「4. 画面の見方」の13番）で行います。
通常は自動距離設定のままでご使用ください。
カメラが音源までの距離を自動で算出します。中央の距離ボタンをタップすると、自動と手動が切り替わります。
手動に切り替えていただきたい場面
自動で信頼できる距離を算出できない場合は、距離の表示がダッシュ（−）になります。このときは手動に切り替えて、対象までの距離に最も近い値を［＋］［−］で選んでください。
自動距離設定が使えるのは［高］フィルターのときだけです。
［M］フィルター（マニュアル）に切り替えている間は、距離を手動で設定してください。
撮影できる距離
対象までの距離は、最短で約0.3m必要です。これより近いと音源の位置が正しく表示されず、可視カメラのピントも合いません。遠い側は、実用上130m程度まで使用できます。静かな環境で強い音源であれば、さらに遠くからでも検出できます。

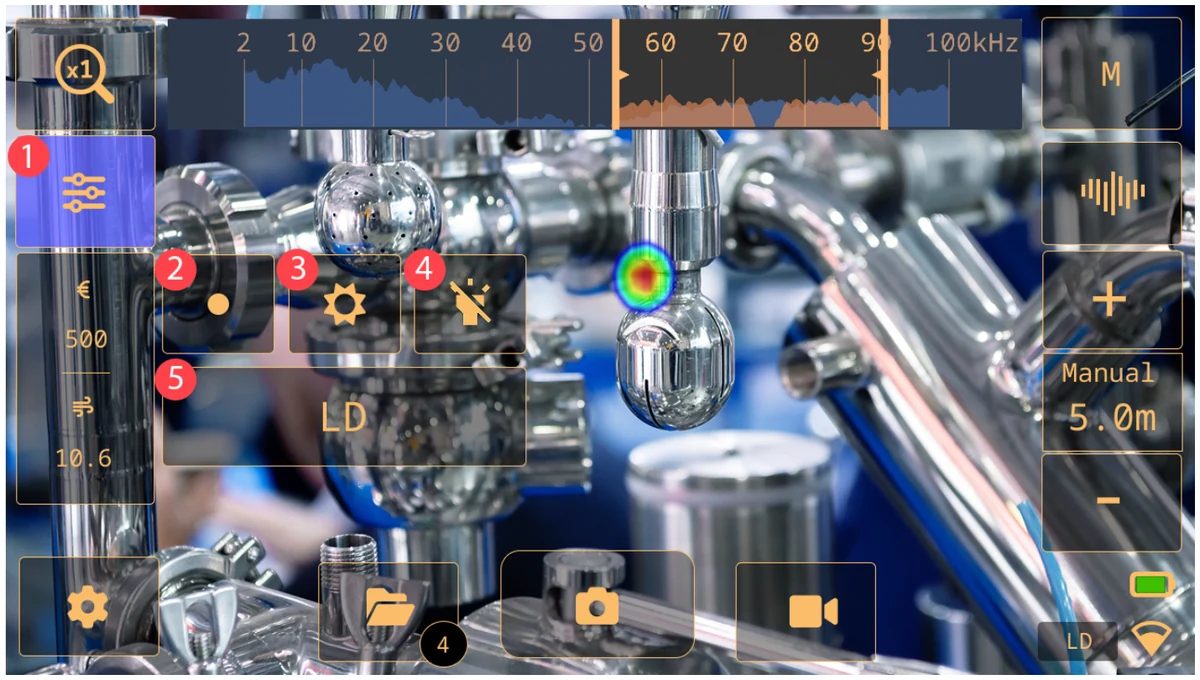

フィルターは、検出に使う周波数帯を制限して、背景ノイズの影響を抑えるための機能です。画面右上のフィルターボタン（「4. 画面の見方」の15番）をタップして切り替えます。
| フィルター | 周波数帯域 | 特徴 |
|---|---|---|
| 高 | 20〜65kHz | 背景ノイズの多くを効果的に除去しながら、検出距離も確保できます。圧縮空気の漏れを探すときは、こちらをお使いください。 |
| M（マニュアル） | 任意の設定 | 下限・上限の周波数を指定して検出します。特定の周波数帯を狙って調べたいときに使用します。 |
基本は［高］フィルターです。
Si1-LD JPのフィルターは［高］の1種類で、圧縮空気の漏れ検出に最適化されています。まずは［高］で探し、特定の周波数帯を調べる必要が出てきたときだけ［M］に切り替えてください。

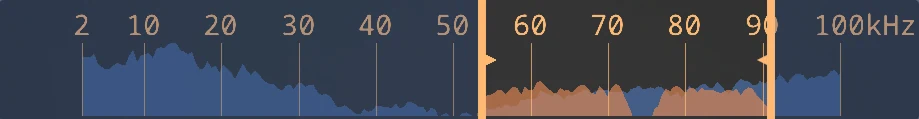

周波数ビューは、周囲の音と超音波のスペクトルを表示するツールです。Si1-LD JPは2kHzから100kHzまでの周波数を検知できます。
圧縮空気が漏れると、人の耳では聞き取れない高い周波数の音が発生します。Si1-LD JPは背景ノイズを除去し、超音波の領域に着目することで、その音源が漏れである可能性が高いかどうかを判断します。
正確な数値を得るために
漏れの大きさとコストの試算は、距離の設定と、設定メニューの［漏れモード設定］で入力したパラメーターに基づいて計算されます。報告書に数値を使う場合は、距離・気体の種類・環境温度・相対湿度が正しく設定されているかをご確認ください。
音源の位置を正確につかむには
同じ音源でも、見る方向によって音の強さは変わります。カメラの位置を変えて、いくつかの角度から確認してください。表示された音源が実体なのか反射なのかも、移動しながら見ると判別できます。位置が動かなければ実体、面に沿って動いたり消えたりする場合は反射の可能性が高いです。
複数の角度から撮影したときは、音圧レベル（SPL）が最も高く出た画像を解析にお使いください。
スナップショットを撮影すると、最も強い音源の音が2秒間記録されます。撮影の瞬間はカメラを動かさないようにすると、きれいな信号が記録できます。
ラベルの入力
保存前のプレビュー画面で、ラベル（設備名など）の入力や設定の変更ができます。入力した内容は画像と一緒に記録され、後からパソコン上で整理する際に役立ちます。
アーカイブでは、画像を選んでゴミ箱のアイコンをタップすると削除できます。画像をタップすると選択モードになり、複数枚をまとめて選ぶこともできます。
必ず、カメラに付属しているUSBメモリーをご使用ください。
他のUSBメモリーを使用すると、データが失われることがあります。
書き出したデータは、カメラ本体から削除されます。
USBメモリーへの書き出しが完了すると、そのスナップショットと動画はカメラ内から自動的に消去されます。USBメモリーは紛失しないようご注意いただき、パソコンへコピーするまで上書きや初期化をしないでください。
転送を中止する場合は、画面の［停止］をタップしてください。転送中にUSBメモリーを抜かないでください。
