HIKMICRO Analyzer 簡易取扱説明書

1. はじめに

HIKMICRO Analyzerは、HIKMICRO製サーモグラフィカメラで撮影した熱画像や動画を、パソコン上で解析するための無償ソフトウェアです。おもに次の4つのことができます。

1. 熱画像の解析撮影した熱画像を取り込み、測定ツールの追加やパレットの変更などを行います。
2. 動画の再生記録した動画（.hrv・.rv形式）を取り込み、温度の時間変化を確認します。
3. ライブ分析カメラをUSBでパソコンにつなぎ、映像を見ながらリアルタイムに温度を測ります。撮影や録画もできます。
4. レポート作成解析した画像を、テンプレートに沿ってレポートとして出力します。

対応するファイルは、熱画像（放射JPEG）と、放射ビデオ（.rv・.hrv）です。温度情報を含まない通常の画像は、温度の解析には使えません。

2. インストールと保存先の確認

ダウンロードとインストール

1. HIKMICRO Analyzerのダウンロードページから、zipファイルをダウンロードします。
2. ダウンロードしたzipファイルを展開（解凍）し、フォルダ内のインストーラーをダブルクリックします。
3. 使用許諾の画面で「使用許諾の条項に同意します」を選び、「ワンクリックインストール」を選ぶと、インストールが始まります。

保存先の確認

画面右上の設定アイコンから「設定」を開くと、データの保存先を確認・変更できます。

1. 位置お気に入り、キャプチャー画像、ライブ録画ビデオの保存先を確認・変更できます。
2. 単位温度・距離などの表示単位を選びます。

3. 画面の見方

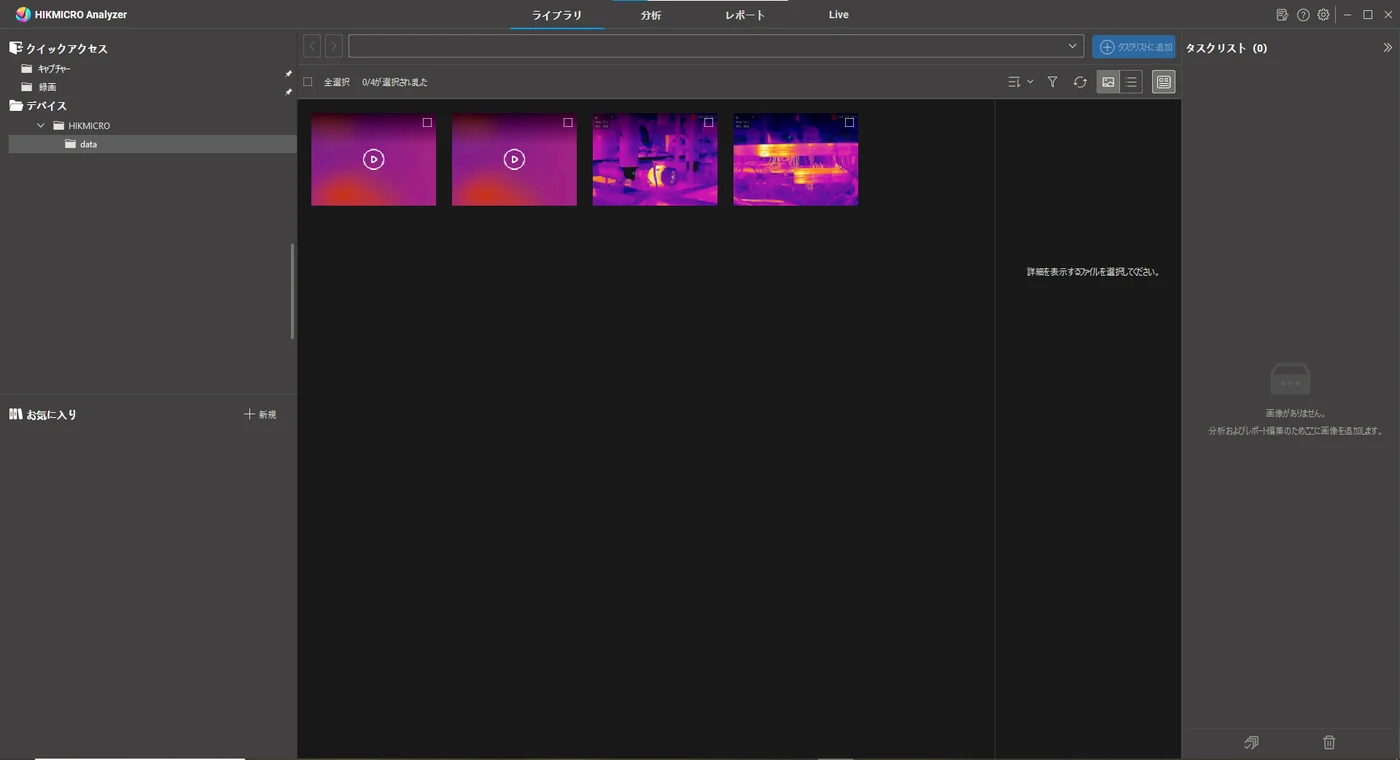

画面の上部に4つのタブが並んでいて、クリックすると画面が切り替わります。

1. ライブラリ画像・動画の取り込みと管理を行います。
2. 分析画像や動画を開いて、編集・分析を行います。ライブラリで「タスクリスト」に追加してから開きます。
3. レポート分析した画像から、レポートを作成・編集・出力します。
4. Liveカメラを接続して、リアルタイムに分析します。フレームレートの設定、測定ツールの追加、キャプチャ、録画ができます。

4. 画像を開く

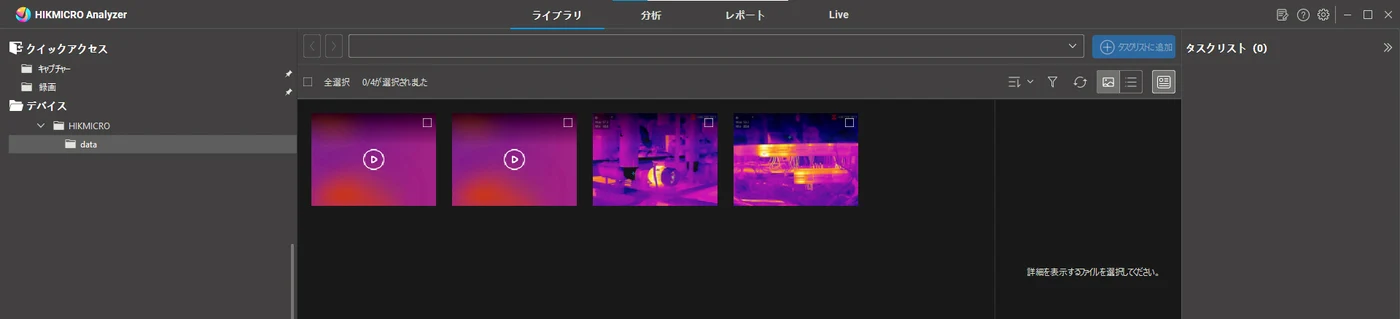

分析する画像を選ぶ

1. カメラやSDカードのデータを、あらかじめパソコンにコピーしておきます。
2. 「ライブラリ」タブの左側「デバイス」から、コピーしたフォルダを選びます。
3. ファイル一覧で、分析したいファイルの右上にあるチェックを入れます。
4. 「タスクリストに追加」を押します。
5. 上部の「分析」タブを押すと、分析の画面に切り替わります。

保存する

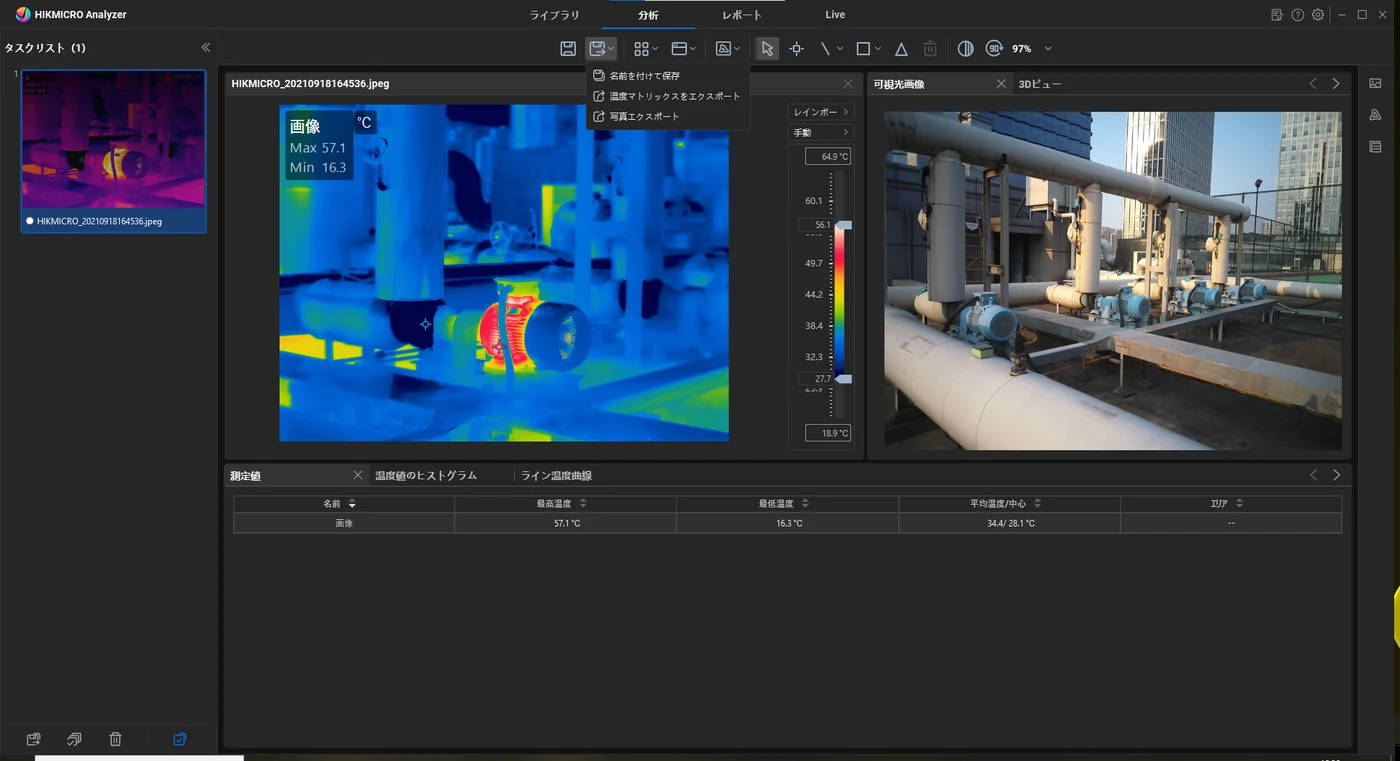

分析画面の左上にある保存アイコンで、変更内容を保存します。元の画像を残したいときは、保存アイコンの右隣のエクスポートのボタンから「名前を付けて保存」を選び、画像名と保存先を指定します。

書き出す（エクスポート）

1. 写真エクスポート熱画像や可視画像を、JPEGなどの画像ファイルとして書き出します。報告書や資料に貼るときに使います。書き出した画像は、温度の分析には使えません。
2. 温度マトリックスをエクスポート画像全体の温度データを、表計算ソフトで開けるCSV形式で書き出します。

5. 測定する

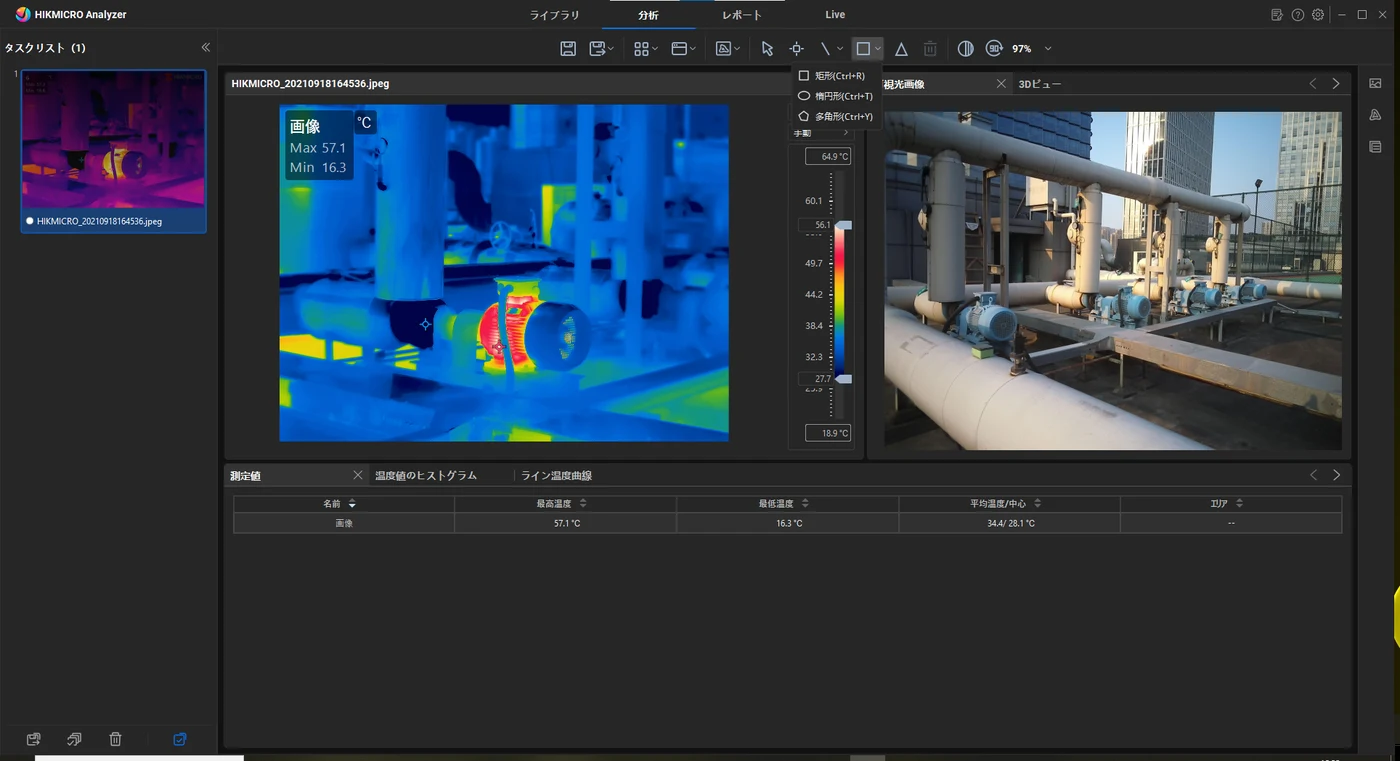

測定ツールを追加する

1. ポイントクリックした1点の温度を測ります。
2. ラインドラッグして直線を引き、線上の温度を測ります。
3. 矩形・楕円形・多角形ドラッグして範囲を指定し、範囲内の温度を測ります。
4. デルタ2つの温度の差を計算します。

ツールバーで使いたいツールをクリックし、画像上をクリック（またはドラッグ）して描きます。描き終わったら、Escキーを押すか、もう一度ツールのアイコンをクリックします。測定ツールは、合計32個まで追加できます。測定結果は、画面下の「測定値」パネルに一覧で表示されます。

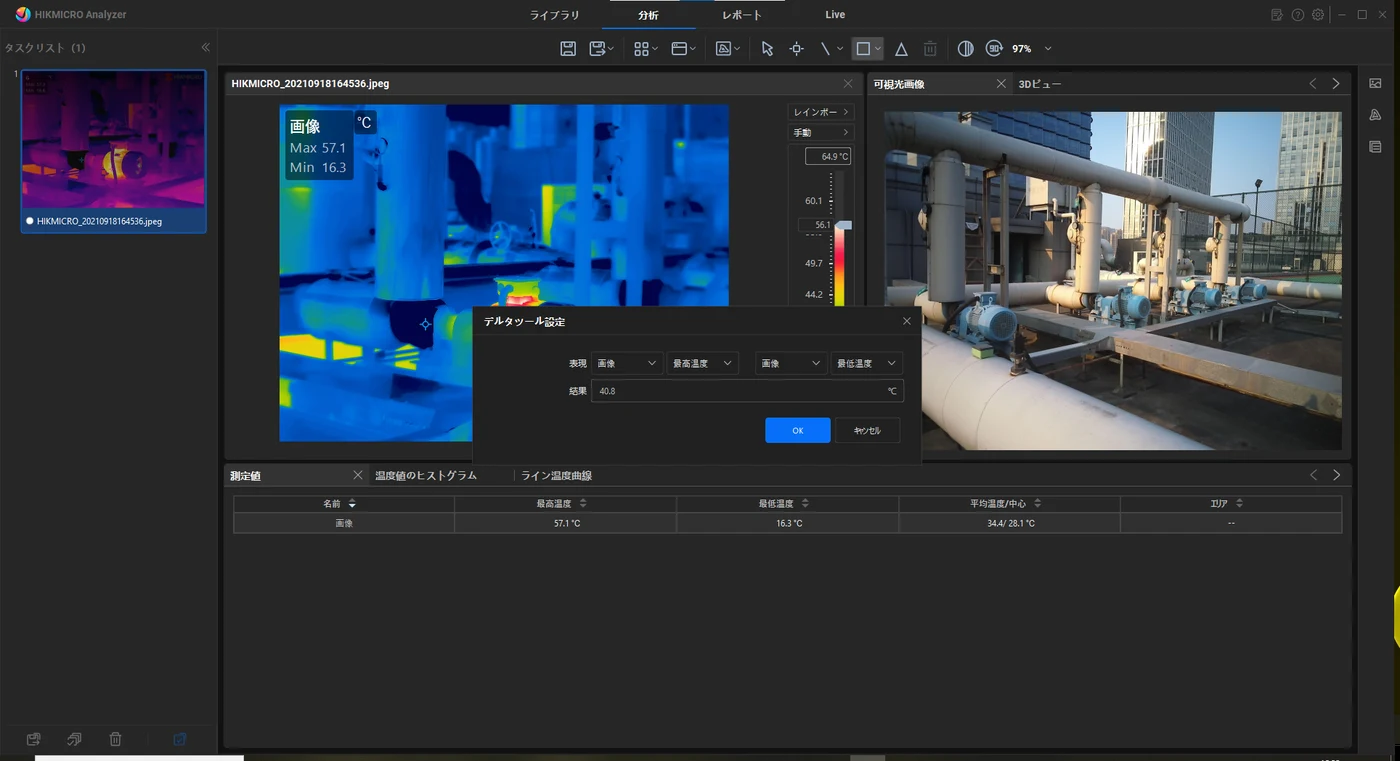

デルタ（温度差）

1. ツールバーの三角のアイコンをクリックします。
2. 「表現」で、引かれる側と引く側を、それぞれ選びます。
3. 「結果」に温度差が表示されるので、「OK」を押します。

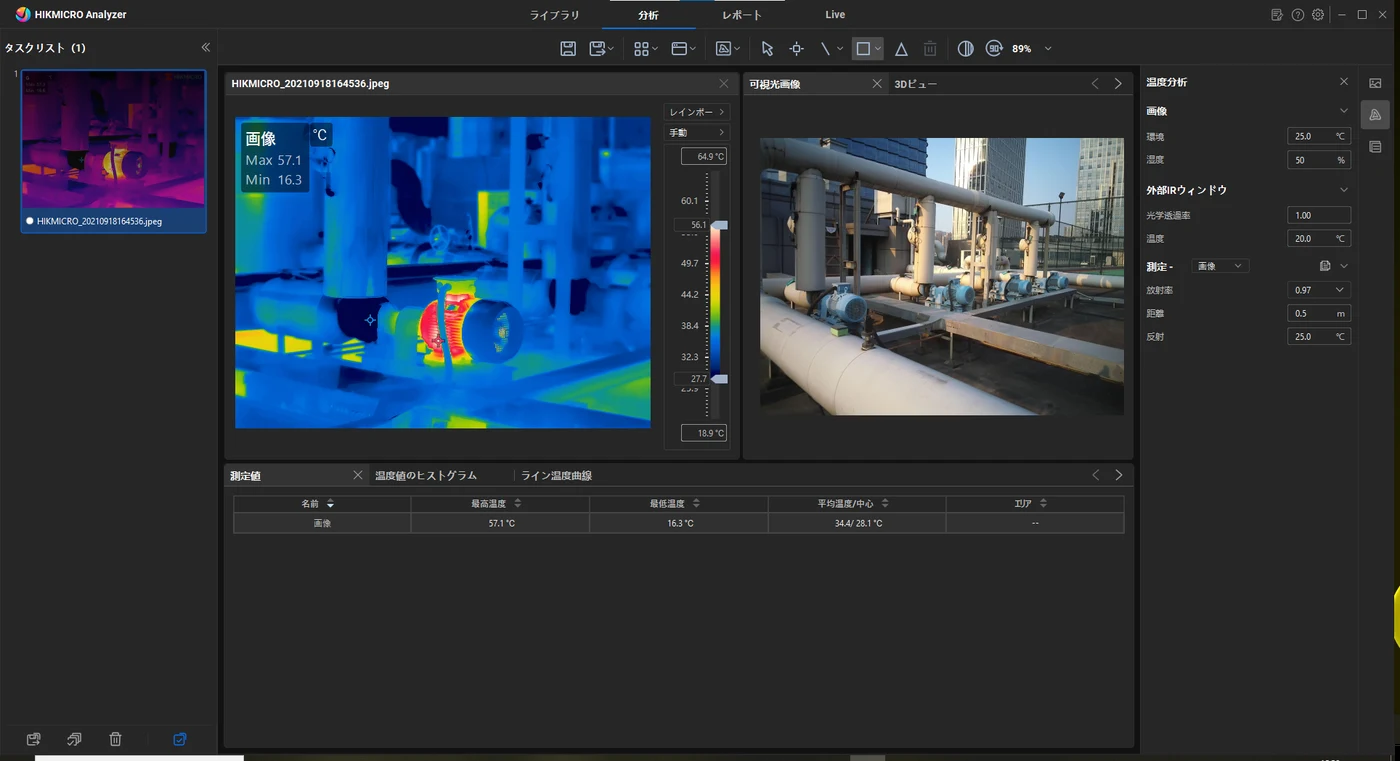

正確に測るための設定

温度を正確に測るには、測定条件を合わせます。画面右端の「温度分析」パネルで、次の項目を設定します。

1. 環境・湿度測る場所の空気の温度と、相対湿度です。
2. 放射率測る対象の種類に合わせて設定します。
3. 距離カメラと対象との直線距離です。
4. 反射周囲に高温の物体があり、対象の放射率が低い場合に設定します。高温の物体の温度を入れます。

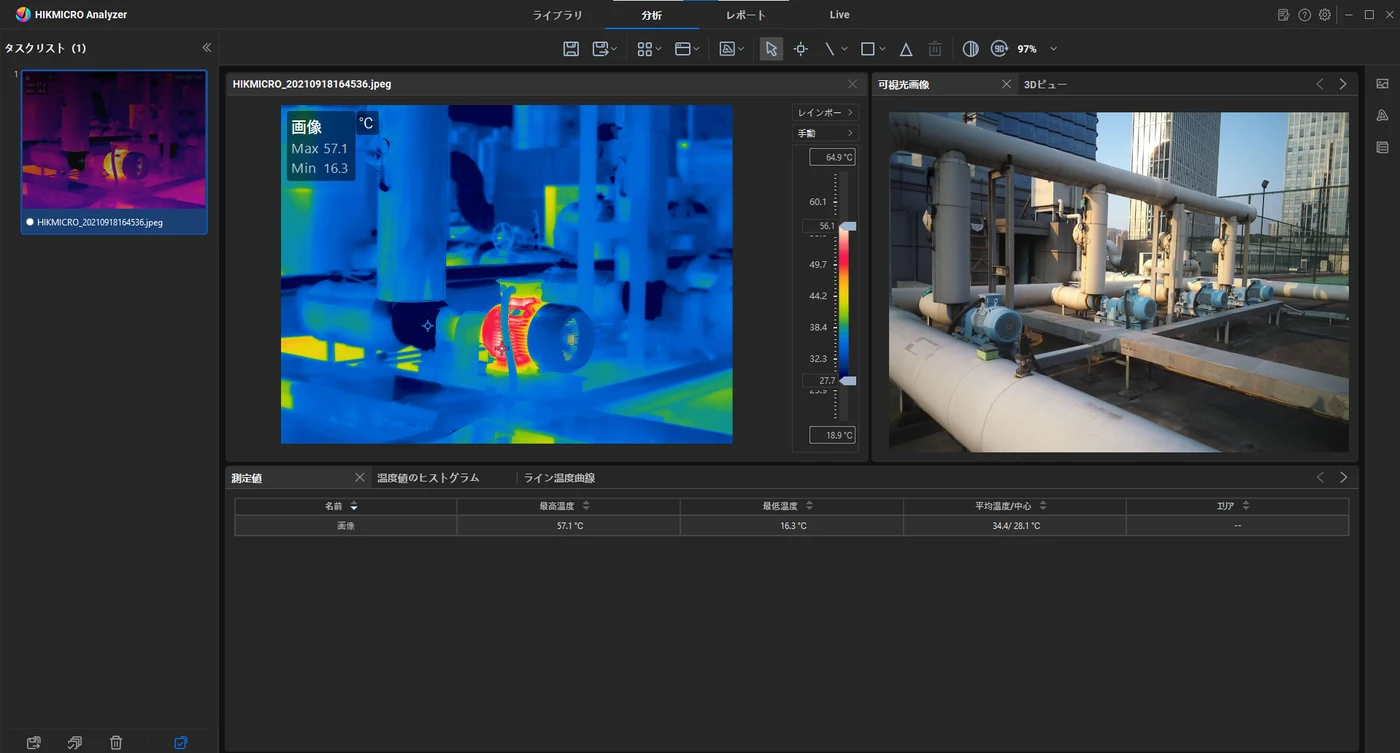

6. 見やすく調整する

画像の見やすさは、温度の測定値を変えずに調整できます。

表示モード

可視光画像が付いた画像では、右側に可視光画像が並んで表示されます。「3Dビュー」のタブに切り替えると、温度を立体で見られます。

パレット

画像の右側の温度スケールの上にある、パレット名（例：レインボー）をクリックし、一覧から選びます。

温度の範囲（自動・手動）

温度スケールの上にあるプルダウンで、「自動」と「手動」を切り替えます。

1. 自動画像が最も見やすくなるように、温度の範囲が自動で決まります。
2. 手動スケールの上端・下端の値を入力するか、スケール端のスライダーをドラッグします。

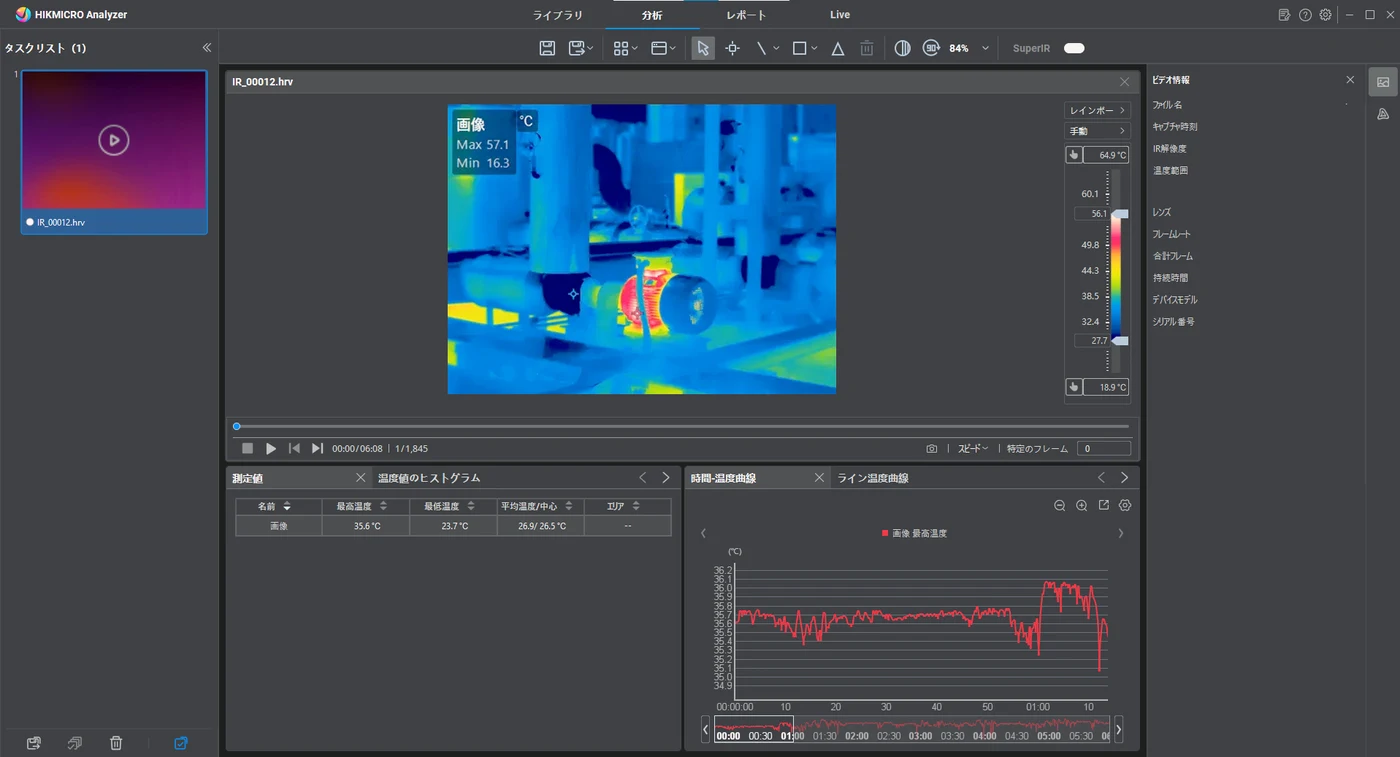

7. 動画を見る

1. ライブラリで、再生マーク付きの動画にチェックを入れ、「タスクリストに追加」を押します。
2. 上部の「分析」タブを押すと、動画が表示されます。
3. 画像の下にあるコントロールで、再生・一時停止・コマ送りができます。再生速度も変えられます。
4. 気になる場面は、カメラのアイコンで静止画として保存できます。保存先は、ライブラリの「クイックアクセス」の「キャプチャ」フォルダです。

動画にも、測定ツール（5.測定する）を追加できます。画面下の「時間-温度曲線」に、温度の変化がグラフで表示されます。

8. カメラをつないで見る（ライブ）

接続する

1. 付属のUSBケーブルで、カメラをパソコンにつなぎます。カメラの電源は入れておきます。
2. 上部の「Live」タブを押し、画面左上のアイコンから「USB接続」を選びます。
3. カメラの機種名が表示されたら、「接続」を押します。表示されない場合は「更新」を押して、しばらくお待ちください。

フレームレートの設定

1. 画面左の「フレームレート」欄に数値を入力し、「適用」を押します。入力できる上限は、カメラによって異なります。
2. 録画のボタンを押すと出る「ビデオ録画フレームレート」の画面にも、同じ数値を入力します。

ピントを合わせる

画面左の「フォーカスモード」で選びます。使えるモードは、カメラによって異なります。

1. オートフォーカス「フォーカス」を押すと、中央にピントを合わせます。
2. 手動左右のボタンで、遠く・近くに合わせます。

測って記録する

測定ツールや温度パラメータ（5.測定する）は、画像の分析と同じ操作です。画面左の「キャプチャと録画」で、静止画の保存や動画の録画を行います。保存先は、ライブラリの「クイックアクセス」の「キャプチャ」「録画」フォルダです。

9. レポートを作る

画像を選ぶ

ライブラリで画像を選んで右クリックし、「ファイル処理」→「レポートを生成」を選びます。タスクリストに画像が入っている場合は、上部の「レポート」タブを押しても開けます。レポートの画像の順番は、タスクリストの順番になります。

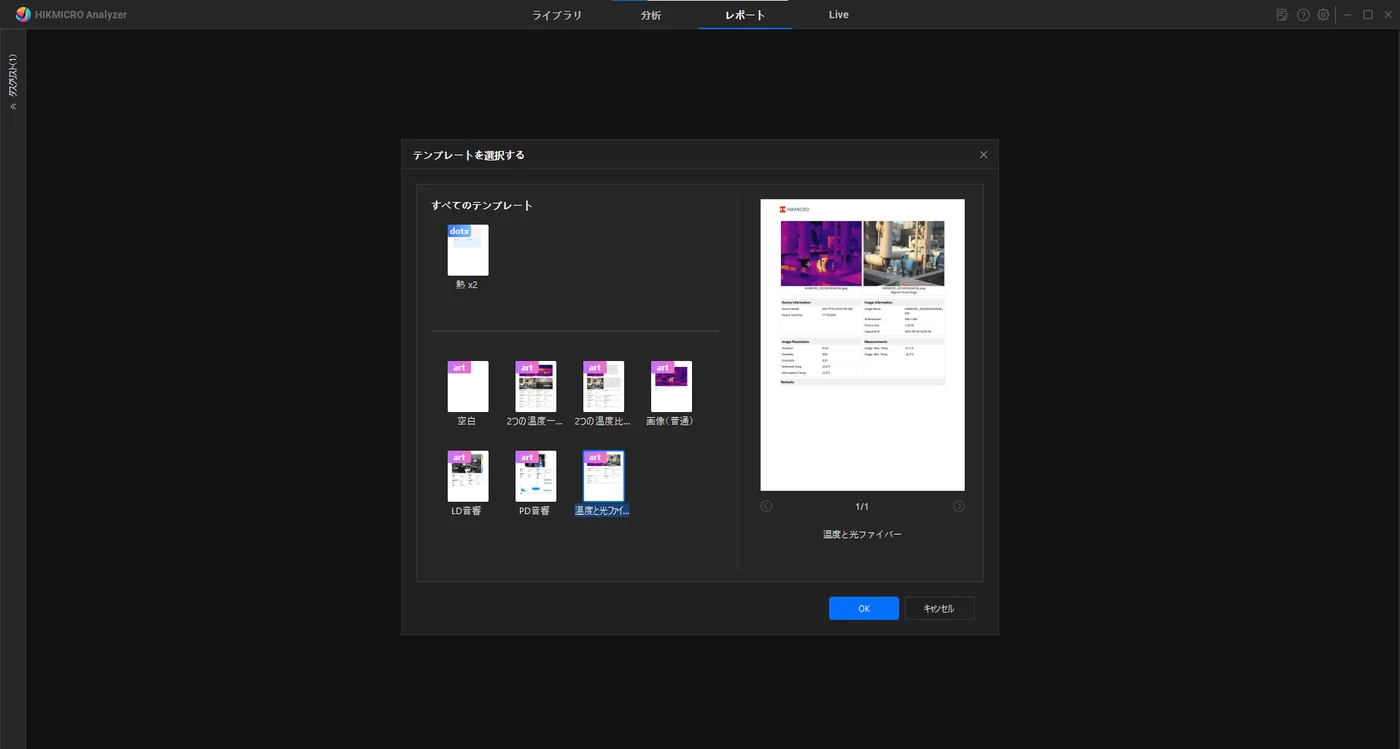

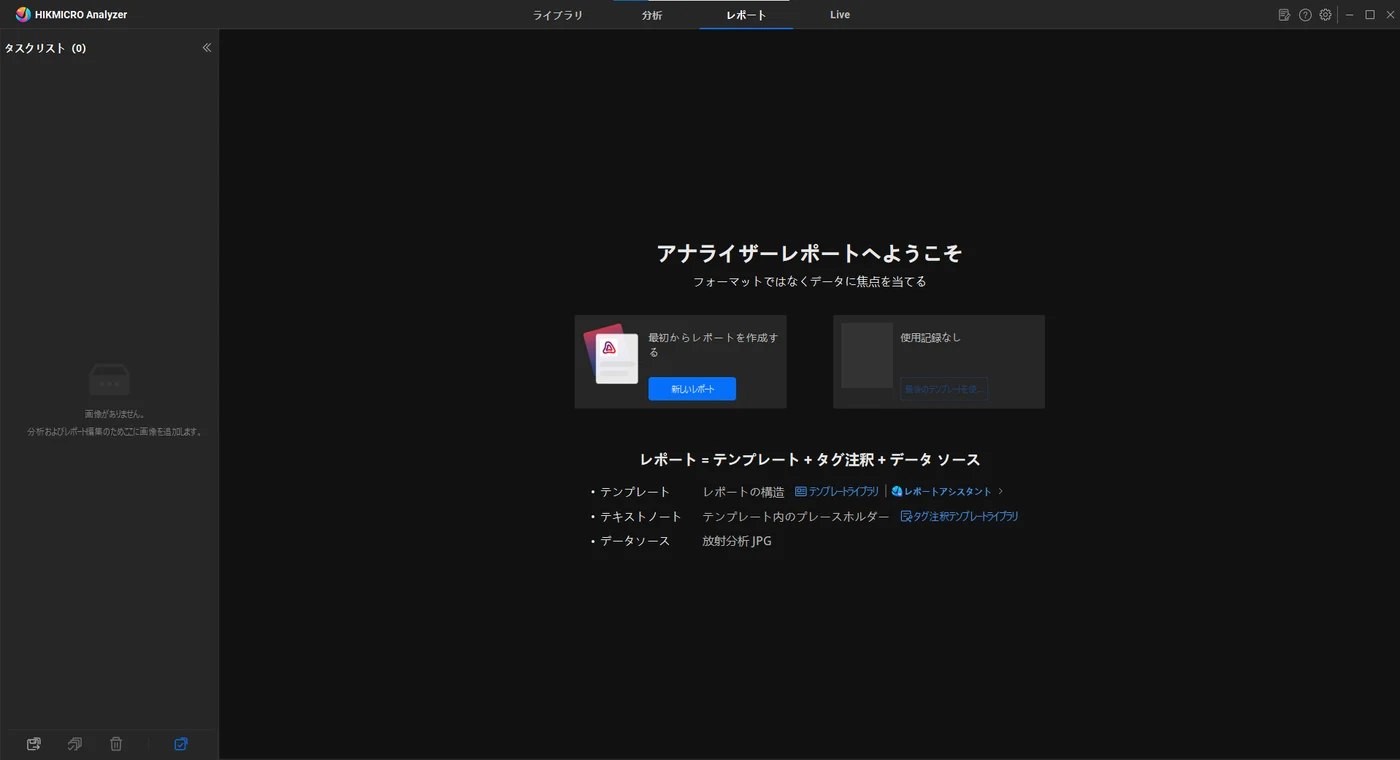

テンプレートを選ぶ

「新しいレポート」を押すと、テンプレートの選択画面が出ます。使うものを選んで、「OK」を押します。主なテンプレートは次のとおりです。

1. 熱とビジュアル熱画像と、可視光画像を並べたレポートです。
2. 2つの温度一括・2つの温度比較熱画像を2枚載せるレポートです。
3. 画像（普通）画像を大きく載せるレポートです。

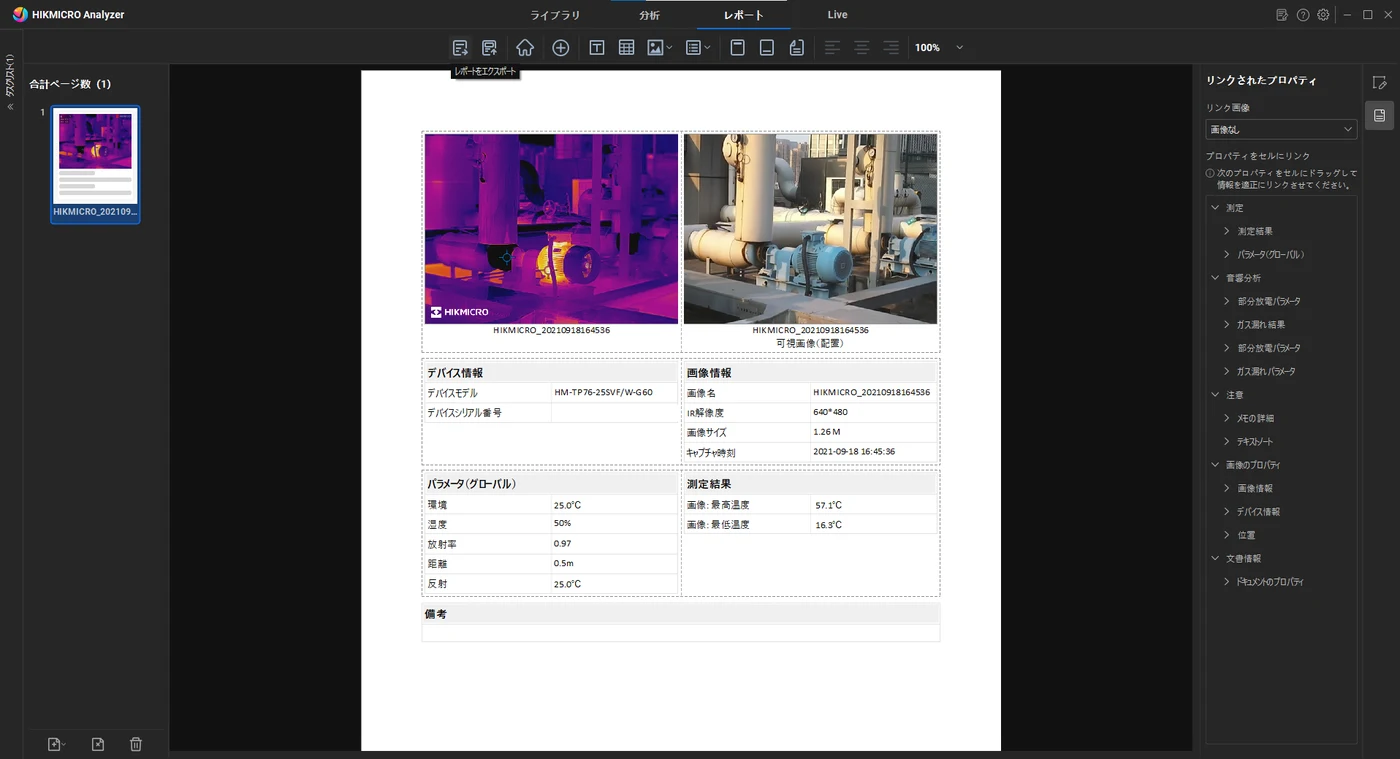

内容を確認して書き出す

1. 画面のプレビューで、内容を確認します。必要なら、その場で文字を編集できます。
2. ツールバー左端の「レポートをエクスポート」を押し、メニューから形式（PDFまたはODT）を選んで保存します。ODTは、Wordなどで開いて編集できます。
