太陽光やレーザー光の発光部を直接のぞき込まないでください
検知器が焼きつき、温度測定ができなくなるおそれがあります。
焼きつきによる故障は保証対象外となりますので、十分にご注意ください。
レーザーについて
本製品はクラス2のレーザーを内蔵しています。警告サインは、レーザーの下とデバイスの左側にあります。
絶対にレーザー光を人に向けたり、発光部をのぞきこんだりしないでください。
子供に使用させないでください。
レンズには直接手を触れないでください。表示に影響を与えるおそれがあります。
持ち運ぶ際は、落下防止のためハンドストラップを取り付けてご使用ください。
バッテリーを分解・加熱・水濡れさせないでください。付属または指定の充電器・ケーブル以外は使用しないでください。
高温・多湿な場所や、直射日光の当たる車内などに長時間放置しないでください。
デバイス上部のカバーを開き、Type-Cコネクタを接続して充電します。もう一方のType-Aコネクタは電源アダプタに接続します。

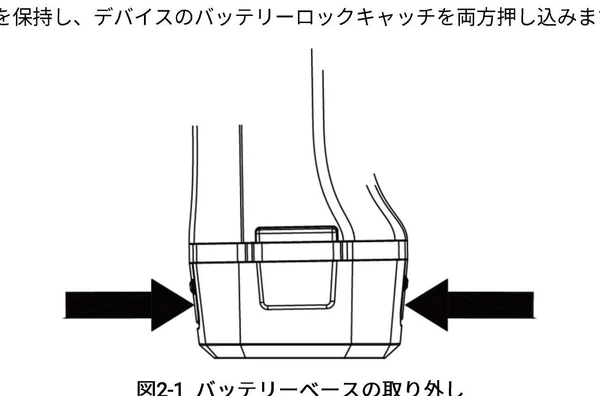

デバイスを保持し、両側のバッテリーロックキャッチを同時に押し込みながら、バッテリーベースを引いて取り外します。
充電台での充電について
取り外したバッテリーベースを、付属の充電台に上から差し込んでセットします。充電台のパイロットランプで充電状態を確認できます。

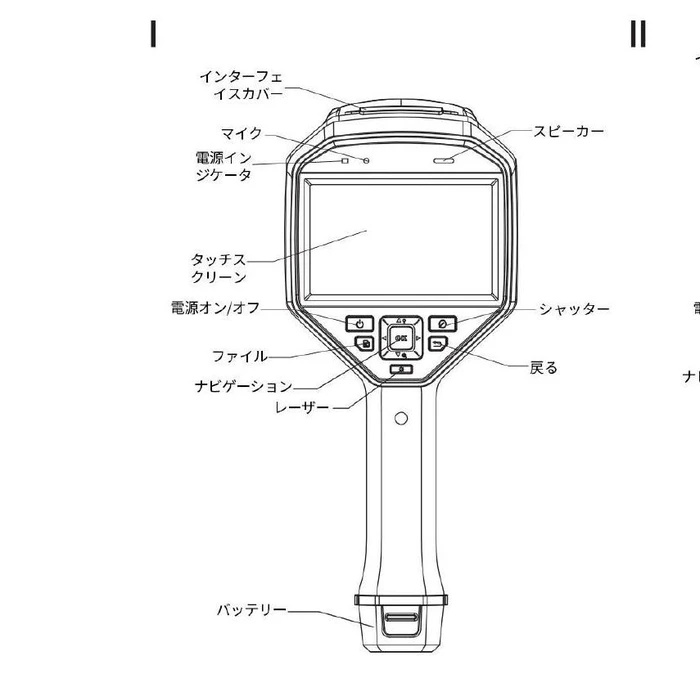

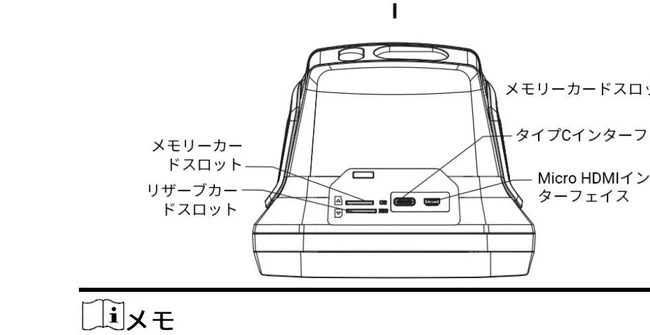

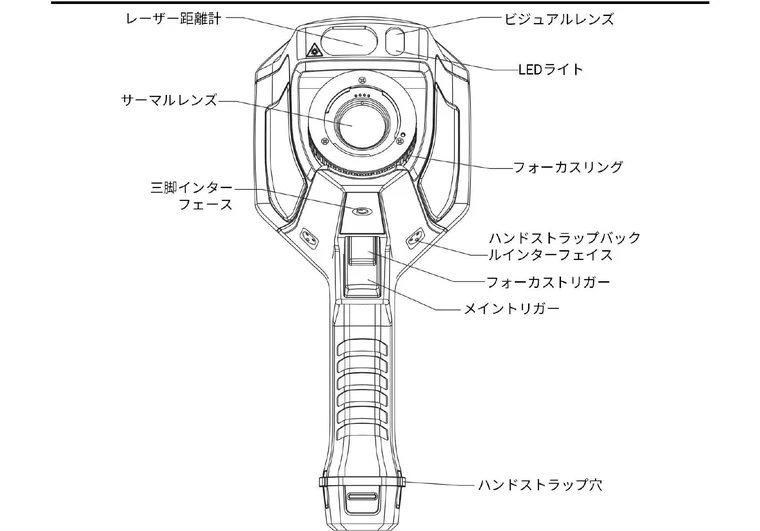

インターフェイスの配置はモデルにより多少異なる場合があります。実際の製品もあわせてご確認ください。

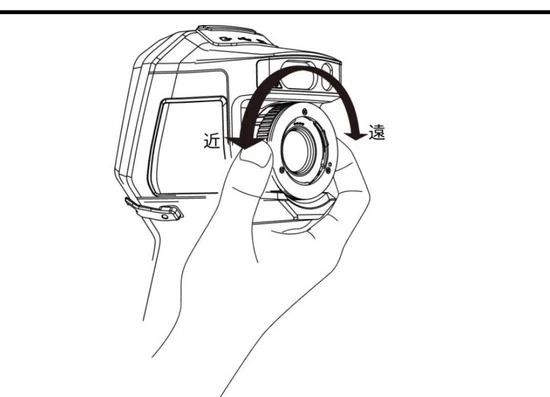

レンズ周りのフォーカスリングを回して、ピントを調整します。
対象物を画面中央に合わせ、フォーカストリガーを引くと、自動でピントを合わせます。
ピントが合っていないと、正確な温度測定ができません。撮影の前に、必ずピントを合わせてください。ピントがずれていると輪郭がぼやけるだけでなく、表示される温度そのものが実際より低く出ることがあります。
同じ被写体を撮影したものですが、ピントが合っている右の画像では、輪郭や温度分布をはっきりと判別できます。ピントが合っていない左の画像では、輪郭も温度分布もぼやけ、細かな温度差を読み取ることができません。
画面に対象物以外の高温・低温のものが写り込んでいると、オートフォーカスでは合わせにくいことがあります。その場合は、フォーカスリングで再度調整してください。
レンズを対象物に向け、メイントリガーを引くと、静止画（スナップショット）が1枚撮影されます。
撮影した画像は、本体内のメモリーカード（SDカード）に自動的に保存されます。パソコンへ取り込む場合は、カメラの電源をオフにしてSDカードを取り出し、パソコン等のカードスロットに挿入してください。
保存した画像・動画を確認するには、ファイルボタンを押してアルバムを開きます。
ライブビューでOKボタンを押してメインメニューを呼び出し、レベルスパンのアイコンをタップします。
「自動」または「手動」を選択します。
自動 デバイスが実際のターゲットの温度に応じて、表示温度範囲を自動的に調整します。
手動 上下ボタンで上限・下限を選択し、左右ボタンで温度を調整します。画面をタップして関心のある領域を選択すると、その範囲の上限・下限に自動調整することもできます。
メインメニューの表示モードアイコンをタップすると、サーマル・融合・PIP・可視光・混合の各モードを切り替えられます。
通常の温度測定には「サーマル」モードをおすすめします。赤外線レンズと可視光カメラは取り付け位置が異なるため、融合モードの輪郭が対象物と完全に重なることはありません。ピントさえ合っていれば、熱画像だけで対象物は十分に判別できます。

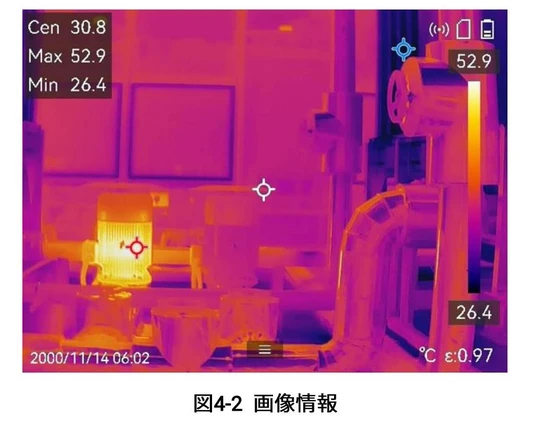

ライブビューでOKボタンを押してメインメニューを呼び出し、測定ツールアイコンを選択して、使用するツールを選びます。
発熱箇所を探すときは
ホットスポット（最高温度点）を選んでおくと、カメラを向けるだけで画面内の最高温度が自動的に追いかけられます。電気設備や配管の異常発熱チェックでは、この設定が使いやすくなります。
メインメニューのパレットアイコンをタップすると、表示されたカラーパレットから希望の色を選択できます。
レインボーは温度差が色の変化として出やすく、わずかな差を見つけるのに向いています。アイアンボウは高温部が白く抜けるため、発熱箇所を一目で示したいときに向いています。
赤外線カメラは、測定する対象物の温度に合わせて温度レンジを設定する必要があります。
本機の測定温度範囲
G31・G41・G61：-20〜650℃ ／ G41H・G61H（高温仕様）：-20〜2000℃
設定アイコンから「キャプチャー設定」＞「キャプチャーモード」を開き、シングルショット／予定キャプチャのいずれかを選択してください。
